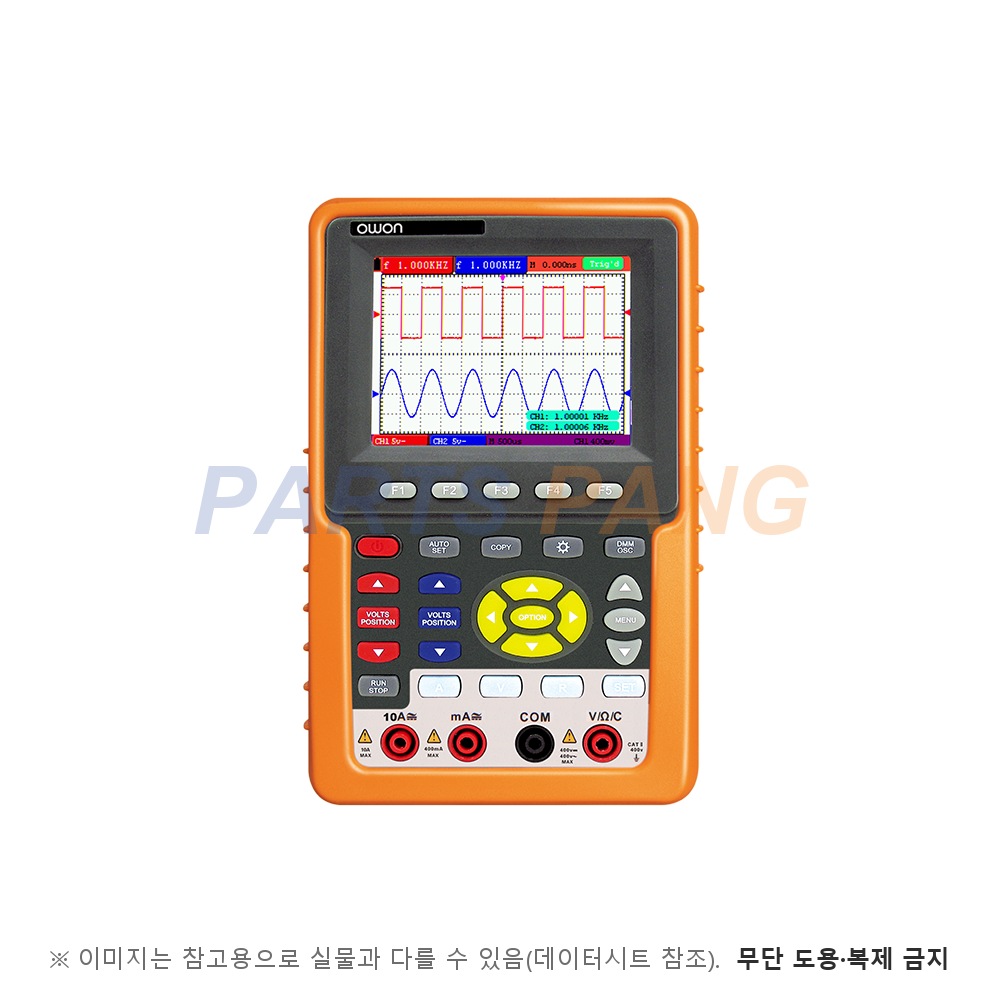

이 HDS1022M-N은 대역폭 20 MHz 2채널 오실로스코프와 4000카운트 멀티미터를 한 몸에 넣은 OWON HDS-N 계열 핸디형 계측기입니다. 리튬 배터리로 6시간 동작해 설비 보수·자동차 정비·현장 회로 점검에 쓰입니다.

대역폭

20 MHz

채널 수

2

샘플링 속도

100 MS/s (실시간)

메모리 깊이

6K 포인트

수직 분해능

8 bit

디스플레이

3.7인치 컬러 TFT 640 × 480

형태

핸디형

인터페이스

USB

상승 시간

≤ 17.5 ns (typ.)

수직 감도

5 mV/div ~ 5 V/div

최대 입력 전압

400 V (pk-pk), CAT II

1 MΩ 입력, 10X 프로브

DC 이득 정확도

±3%

트리거

에지, 비디오, 교번

트리거 모드

자동, 노멀, 싱글

수집 모드

샘플, 피크 검출, 평균

자동 측정

20종

파형 연산

+, −, ×, ÷, 반전, FFT

파형 저장

4개

멀티미터

4000카운트

DC 전압

400 mV ~ 1000 V

±(1% ± 1 digit)

AC 전압

4 V ~ 750 V, 40 ~ 400 Hz

전류

DC·AC 40 mA ~ 10 A

저항

400 Ω ~ 40 MΩ

정전용량

51.2 nF ~ 100 µF

전원

AC 100 ~ 240 V, 50/60 Hz 어댑터

배터리

리튬이온 7.4 V, 6시간 동작

크기 (W×H×D)

115 × 180 × 40 mm

무게

645 g (포장 제외)

HDS-N 2채널 계열은 대역폭으로 HDS1022M-N(20 MHz)·HDS2062M-N(60 MHz)·HDS3102M-N(100 MHz)·HDS4202M-N(200 MHz)이 갈리며, HDS1022M-N만 샘플링 속도가 100 MS/s이고 나머지는 1 GS/s입니다.
