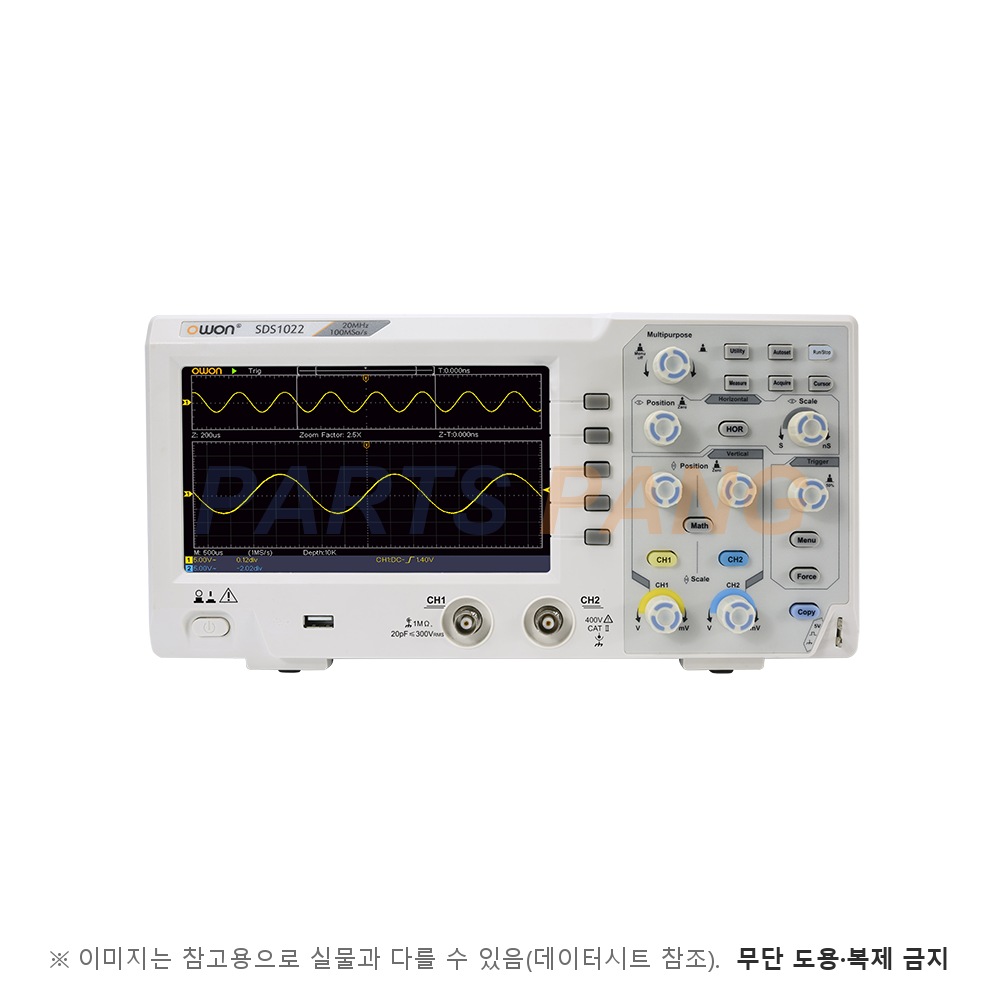

이 SDS1022는 대역폭 20 MHz, 실시간 샘플링 100 MSa/s의 OWON SDS1000 계열 2채널 디지털 오실로스코프입니다. 7인치 화면과 얇은 본체(깊이 70 mm)로 교육·수리·생산 라인의 기본 파형 측정에 쓰입니다.

대역폭

20 MHz

채널 수

2

샘플링 속도

100 MSa/s (실시간)

메모리 깊이

10K

수직 분해능

8 bit

디스플레이

7인치 컬러 TFT 800 × 480

형태

벤치탑

인터페이스

USB 2.0

USB 저장 지원

상승 시간

≤ 17.5 ns (typ.)

수직 감도

5 mV/div ~ 5 V/div

입력 임피던스

1 MΩ ±2%, 20 pF ±5 pF

최대 입력 전압

400 V (DC+AC, pk-pk)

타임베이스

5 ns/div ~ 1000 s/div

DC 이득 정확도

±3%

수집 모드

노멀, 피크 검출, 평균

트리거

에지, 비디오

NTSC·PAL·SECAM

트리거 홀드오프

100 ns ~ 10 s

자동 측정

주기, 주파수, RMS, 상승시간 등

커서 측정

ΔV, ΔT, 자동 커서

파형 연산

+, −, ×, ÷, FFT

파형 저장

16개

카운터

지원

수직 위치 범위

±2 V (5 ~ 100 mV/div)

±50 V (200 mV ~ 5 V/div)

전원

AC 100 ~ 240 V, 50/60 Hz

소비 전력

15 W 미만

크기 (L×H×W)

301 × 152 × 70 mm

무게

약 1.1 kg

동작 온도

0 ~ 40℃

SDS1000 계열은 대역폭과 샘플링으로 SDS1022(20 MHz·100 MSa/s)·SDS1052(50 MHz)·SDS1102(100 MHz)·SDS1202(200 MHz)가 갈리며, SDS1052 이상은 1 GSa/s입니다. SDS1022는 계열 입문형입니다.
