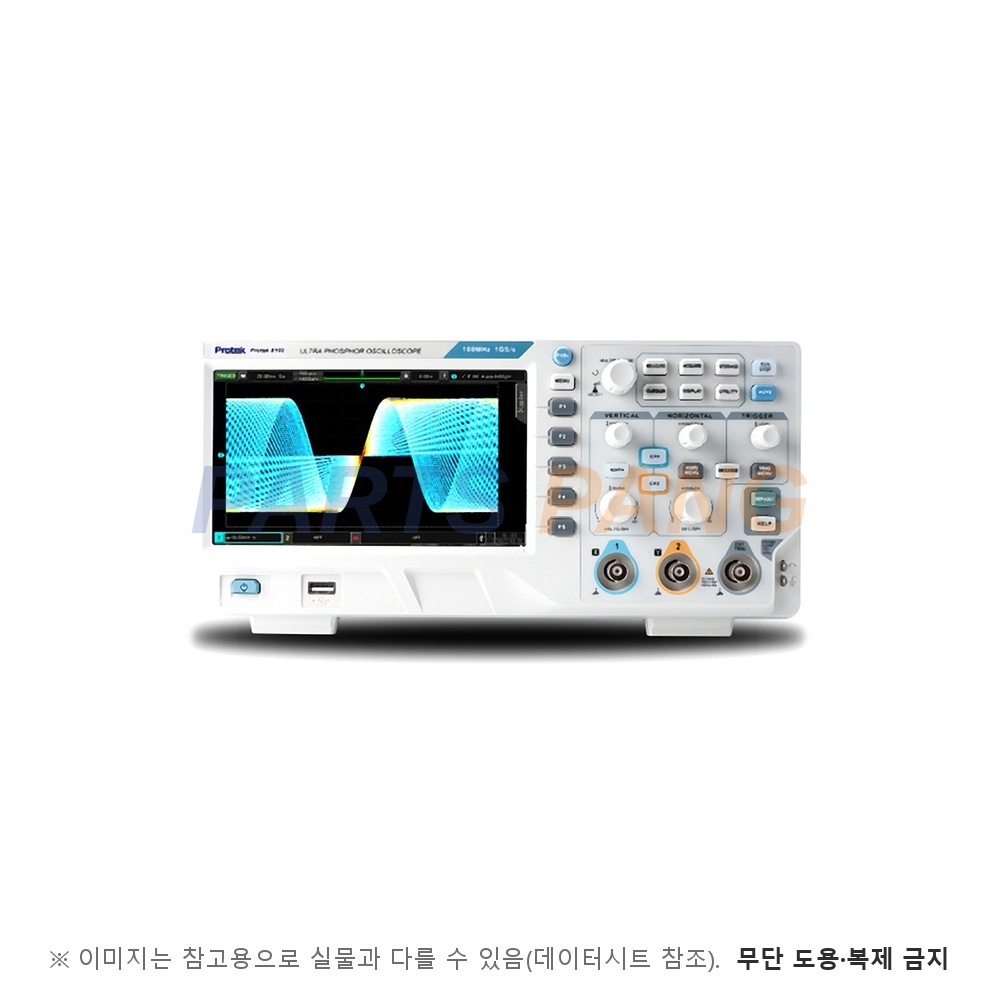

8102 디지털 오실로스코프

디지털 오실로스코프/대역폭 100MHz/2채널+EXT/1GSa/s/메모리 56Mpts/파형 포착 500,000wfms/s/7인치 800×480

상품코드: 8102_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: 8002 시리즈 사양 (8102·8202 · Protek 카탈로그) · 8000 시리즈 사용설명서 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)1,078,000원(1,185,800원)

합계 1,078,000원 (VAT포함 1,185,800원)

1,078,000원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 8102는 100MHz 대역폭의 2채널 디지털 오실로스코프입니다. 56Mpts 메모리와 최대 500,000wfms/s 파형 포착으로 긴 신호를 세밀하게 보며, 직렬 버스 트리거·디코딩을 옵션으로 쓸 수 있습니다.

주요 사양

대역폭: 100MHz
채널 수: 2채널 + EXT
샘플링 속도: 1GSa/s; 채널당 500MSa/s
메모리 깊이: 56Mpts
수직 분해능: 8bit
디스플레이: 7인치 TFT 800×480
형태: 벤치형
인터페이스: USB Host·USB Device·VGA·P/F; EXT Trig 단자 · LAN 은 공장 옵션

기능

상승 시간: 3.5ns 이하
입력 임피던스: 1MΩ // 16pF; 최대 입력 400V (DC+Vpeak)
수직축 범위: 1mV/div ~ 20V/div
시간축 범위: 2ns/div ~ 1000s/div
파형 포착 속도: 500,000wfms/s; Fast Acquire 모드
트리거: Edge·Pulse Width·Runt 등
디코딩: I2C·SPI·UART·CAN·LIN; 별도 옵션
자동 측정: 36개 파라미터
연산: A+B·A−B·A×B·A/B·FFT
입력 커플링: AC·DC·GND
대역폭 제한: 20MHz
시간축 모드: YT·XY·ROLL·ZOOM
저장: 내부 256개·USB 디스크
파형 레코딩: 최대 100,000 프레임

전원·기계

사용 전원: AC 100~240V, 45~440Hz
무게: 3kg
사용 환경: 0~40℃, RH 80%

참고

같은 8002 시리즈의 8202는 200MHz 모델입니다. 공식 페이지에는 8002 시리즈가 단종 예정 제품으로 표시돼 있습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

최대 입력 전압 400V

입력 임피던스 1MΩ에서 최대 400V(DC+Vpeak)입니다. 상용 전원이나 고전압 회로를 볼 때는 감쇠 프로브를 쓰고 이 한계를 넘지 않게 하셔야 합니다.

2채널 동시 사용 시 샘플링

실시간 샘플링 1GSa/s는 채널 하나 기준이고 두 채널을 쓰면 각 500MSa/s입니다. 빠른 엣지를 볼 때는 한 채널만 켜고 보시는 게 유리합니다.

디코딩은 옵션입니다

I2C·SPI·UART·CAN·LIN 디코딩은 별도 구매 옵션입니다. 버스 분석이 목적이면 주문 시 함께 확인하시길 권합니다.
