이 GDS-1102B는 대역폭 100 MHz, 2채널에 외부 트리거 입력을 갖춘 GW Instek GDS-1000B 계열 디지털 오실로스코프입니다. 채널당 10 Mpts 메모리와 초당 50,000 파형 갱신으로 I2C·SPI·UART·CAN·LIN 버스 디버깅과 교육 실습에 쓰입니다.

대역폭

100 MHz (-3 dB)

채널 수

2 + 외부 트리거

샘플링 속도

1 GSa/s (실시간)

메모리 깊이

10 Mpts

수직 분해능

8 bit

디스플레이

7인치 TFT WVGA 800 × 480

형태

벤치탑

인터페이스

USB 2.0 Host, USB 2.0 Device

Go-NoGo BNC 출력

상승 시간

3.5 ns (계산값)

대역폭 제한

20 MHz

수직 감도

1 mV/div ~ 10 V/div

입력 임피던스

1 MΩ, 약 16 pF

최대 입력 전압

300 Vrms, CAT I

타임베이스

5 ns/div ~ 100 s/div

트리거

에지, 펄스 폭, 비디오, 런트

상승·하강, 타임아웃, 교번, 이벤트·시간 지연

외부 트리거 범위

±2.5 V

파형 갱신

최대 50,000 wfm/s

자동 측정

36종

시리얼 버스

I2C, SPI, UART, CAN, LIN

트리거·디코딩

FFT

1 Mpts

파형 연산

+, −, ×, ÷, FFT, 사용자 수식

저장

설정 20, 파형 24

크기

380 × 208 × 127.3 mm

무게

2.8 kg

동작 온도

0 ~ 50℃

GDS-1000B 계열에서 2채널+외부 트리거 모델은 GDS-1072B(70 MHz)·GDS-1102B(100 MHz)·GDS-1202B(200 MHz)이고, 4채널 모델(GDS-1054B·1074B·1104B)에만 LAN 포트가 있습니다.

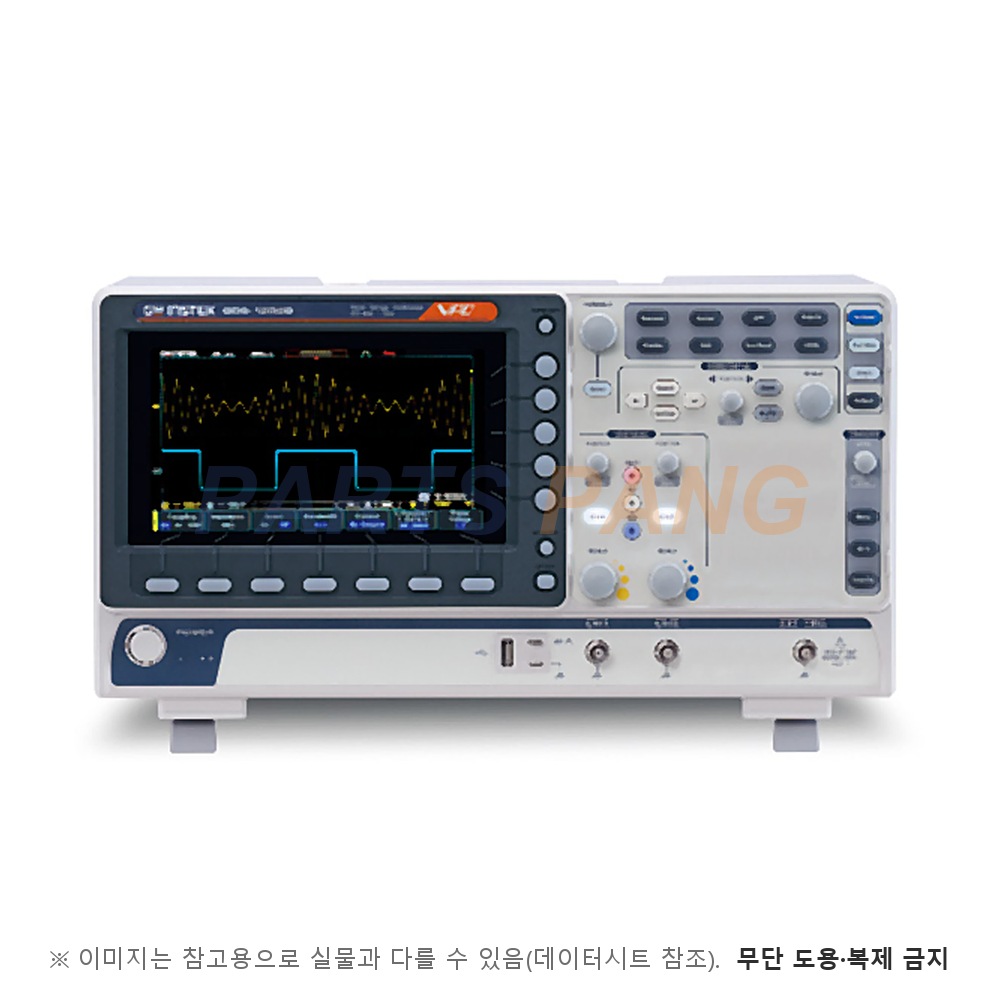

대표 사진은 같은 외형의 GDS-1202B 사진입니다.
