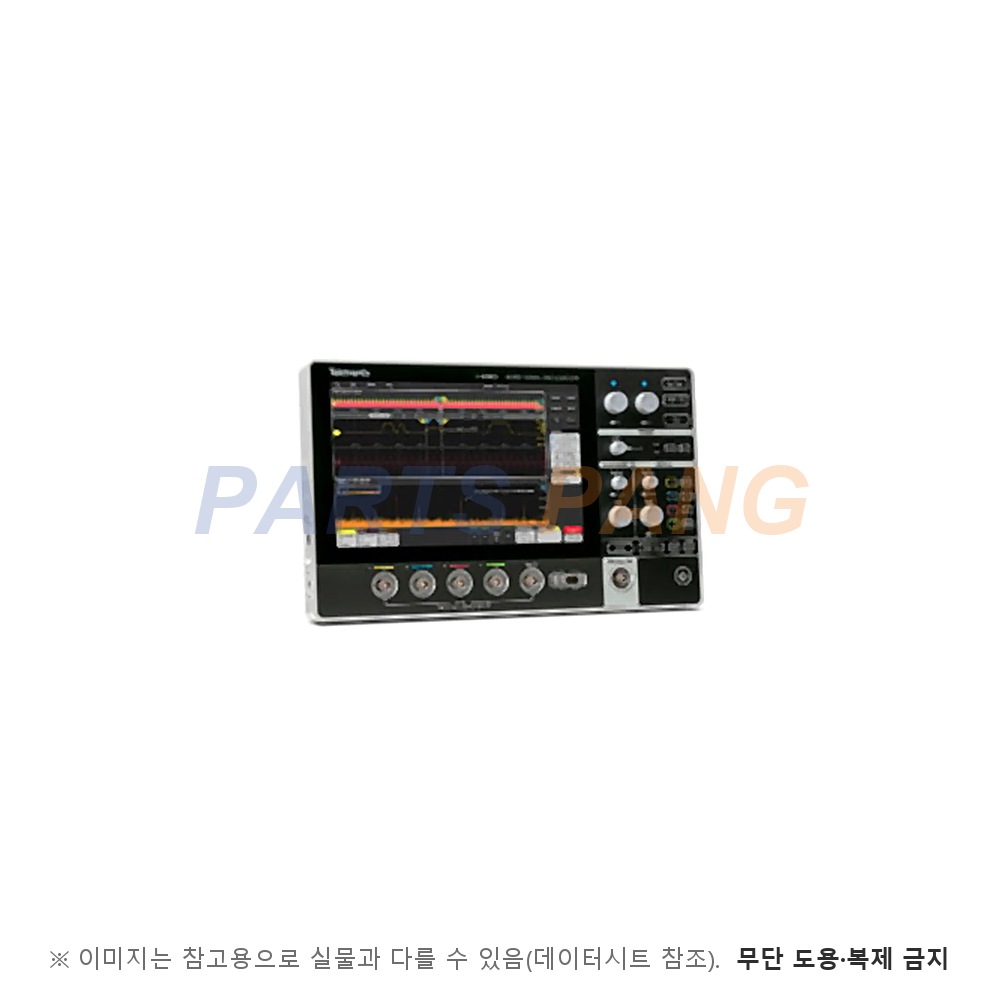

이 MSO24 2-BW-200은 대역폭 옵션 2-BW-200(200 MHz)를 고른 아날로그 4채널의 Tektronix 2 Series MSO입니다. 두께 40.4 mm의 박형 본체에 10.1인치 정전식 터치 화면을 갖췄고, 배터리 팩 옵션으로 현장에서도 쓸 수 있습니다.

대역폭

200 MHz

옵션 2-BW-200

상승 시간

2.1 ns (계산값)

채널 수

아날로그 4

디지털 16채널은 옵션 2-MSO

샘플링 속도

2.5 GS/s

절반 채널, 전 채널 동시 1.25 GS/s

메모리 깊이

10M 포인트

채널당

수직 분해능

8 bit

High Res 모드 최대 16 bit

디스플레이

10.1인치 터치 1280×800

형태

벤치탑

두께 40.4 mm, 배터리 팩 옵션

인터페이스

USB 2.0 Host, USB Device, LAN

Host 2포트, LAN 10/100BASE-T

수직 감도

1 mV/div ~ 10 V/div

입력 임피던스

1 MΩ ±1 %, 14 pF ±3 pF

최대 입력 전압

300 Vrms CAT II

피크 ±425 V 미만, 3 MHz 이상 감쇠

파형 캡처 속도

>4,000,000 wfms/s

FastAcq

시간축

1 ns/div ~ 1000 s/div

전 채널 사용 시 2 ns/div부터

트리거

엣지, 펄스 폭, 런트, 타임아웃, 로직

셋업·홀드, 상승·하강 시간, 병렬 버스

직렬 트리거·디코딩

옵션 2-SERIAL

I2C, SPI, UART, CAN, CAN FD, LIN 등

자동 측정

37종

파형 연산

사칙연산, FFT, 수식 편집기

함수 발생기

50 MHz AFG, 옵션 2-SOURCE

4 bit 패턴 발생기·보드 선도 포함

전원

AC 100 ~ 240 V ±10%, 50 ~ 60 Hz

외부 어댑터 출력 24 V DC, 2.71 A

소비 전력

최대 60 W

크기 (W×H×D)

344 × 210 × 40.4 mm

무게

1.8 kg

배터리 팩·배터리 1개 장착 시 3.2 kg

동작 온도

0 ~ +50℃

배터리 사용 시 0 ~ 45℃

2 Series MSO는 MSO22(2채널)·MSO24(4채널) 본체에 대역폭 옵션 2-BW-70·100·200·350·500 중 하나를 골라 주문하며, 같은 본체에서 라이선스로 대역폭을 올릴 수 있습니다(200→350 MHz는 SUP2-BW200T350-4). 기본 프로브는 TPP0200(200 MHz) 채널당 1개이고 표준 보증은 1년입니다.
