이 TBS1102C는 대역폭 100 MHz, 아날로그 2채널의 Tektronix TBS1000C 계열 디지털 스토리지 오실로스코프입니다. 7인치 WVGA 화면과 화면 도움말(HelpEverywhere)·실습 교재(Courseware) 기능을 갖춰 교육 실습과 기본 회로 점검에 쓰입니다.

대역폭

100 MHz

채널 수

아날로그 2

샘플링 속도

1 GS/s

모든 채널 동시

메모리 깊이

20k 포인트

모든 채널

수직 분해능

8 bit

디스플레이

7인치 TFT 800×480

형태

벤치탑

인터페이스

USB 2.0 Host, USB 2.0 Device

GPIB는 TEK-USB-488 변환기 옵션

수직 감도

1 mV/div ~ 10 V/div

프로브 감쇠 1X 기준

입력 임피던스

1 MΩ ±2 %, 14 pF ±2 pF

최대 입력 전압

300 Vrms CAT II

4 MHz 이상 20 dB/decade로 감쇠

대역 제한

20 MHz (typ.)

시간축

2 ns/div ~ 100 s/div

트리거

엣지, 펄스 폭, 런트

소스 CH1, CH2, AUX IN, AC Line

획득 모드

샘플, 피크 검출, 평균, Hi-Res, 롤

피크 검출 최소 4 ns 글리치

자동 측정

32종

화면 동시 표시 최대 6개

파형 연산

덧셈, 뺄셈, 곱셈, FFT

트리거 주파수 표시

계기 대역폭까지

전원

AC 100 ~ 240 V ±10%

45 ~ 65 Hz, 100~132 V는 360 ~ 440 Hz

소비 전력

최대 30 W

크기 (W×H×D)

325.12 × 154.95 × 106.68 mm

무게

1.979 kg

본체만, 액세서리 포함 2.2 kg

동작 온도

0 ~ +50℃

보증

5년 (프로브 제외)

TBS1000C 계열은 대역폭으로 TBS1052C(50 MHz)·TBS1072C(70 MHz)·TBS1102C(100 MHz)·TBS1202C(200 MHz)가 갈리고, 2채널·1 GS/s·20k 포인트는 모두 같습니다. TBS1102C는 계열에서 두 번째로 넓은 대역이며, 200 MHz가 필요하면 TBS1202C로 가야 합니다. 기본 프로브는 TPP0100(100 MHz)가 채널당 1개 들어 있습니다.

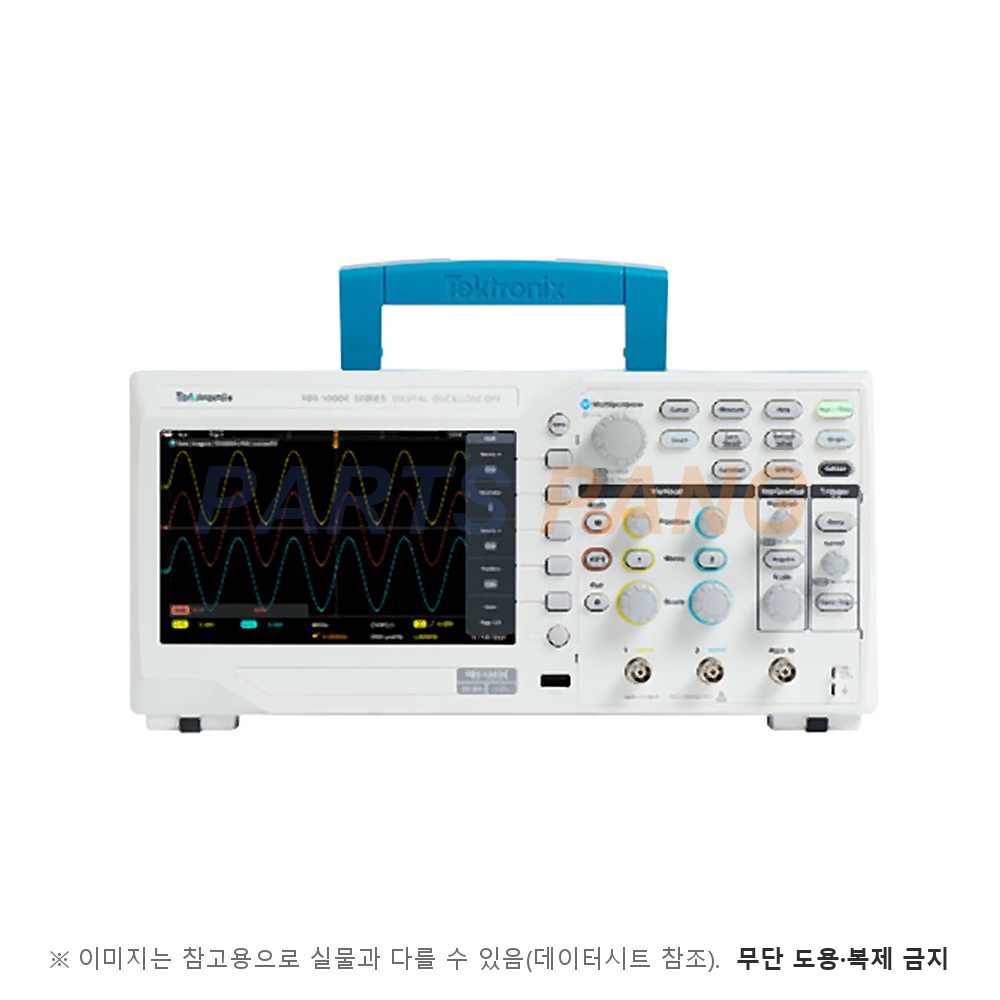

대표 사진은 같은 외형의 TBS1202C 사진입니다.
