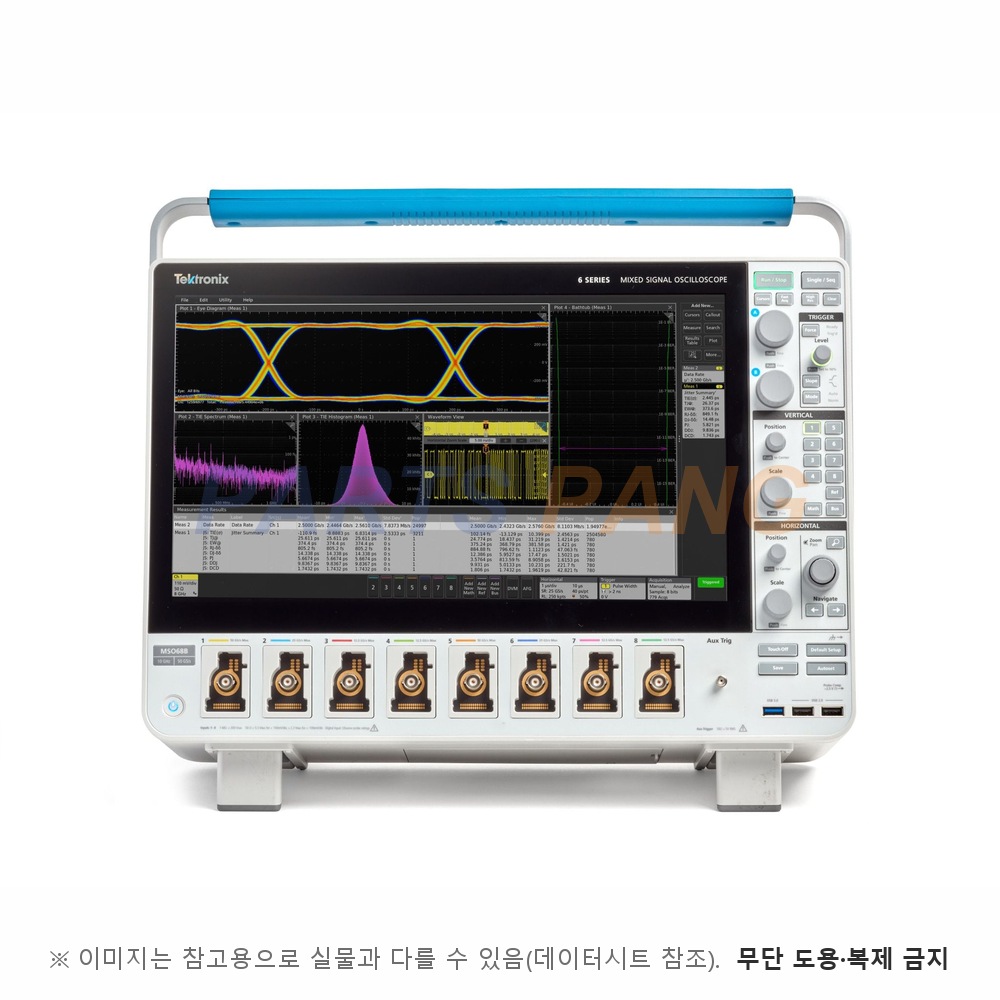

이 MSO68B 6-BW-10000은 대역폭 옵션 6-BW-10000(10 GHz)를 고른 FlexChannel 8입력의 Tektronix 6 Series B MSO입니다. 12 bit ADC와 저잡음 TEK061 프런트엔드, 15.6인치 HD 터치 화면을 갖춰 고속 디지털·전원 무결성 디버깅에 쓰입니다.

대역폭

10 GHz

옵션 6-BW-10000

상승 시간

40 ps (계산값)

채널 수

아날로그 8

TLP058 사용 시 입력당 디지털 8, 최대 64

샘플링 속도

50 GS/s

2채널, 4채널 25 GS/s, 4채널 초과 12.5 GS/s

메모리 깊이

62.5M 포인트

전 채널, 옵션 500M(전 채널)·1G(4채널)

수직 분해능

12 bit ADC

High Res 모드 최대 16 bit

디스플레이

15.6인치 터치 1920×1080

형태

벤치탑

인터페이스

USB Host 7포트, USB 3.0 Device, LAN

1000BASE-T, DisplayPort·DVI·VGA 출력

입력 임피던스

1 MΩ ±1 %, 50 Ω ±3 %

수직 감도

500 µV/div ~ 10 V/div

1 MΩ 기준, 50 Ω은 1 mV/div ~ 1 V/div

최대 입력 전압

1 MΩ 300 Vrms

피크 ±425 V, 50 Ω은 5.5 Vrms 이하

파형 캡처 속도

>500,000 wfms/s

피크 검출·엔벨로프 모드

시간축

40 ps/div ~ 1,000 s/div

트리거

엣지, 펄스 폭, 런트, 타임아웃, 윈도

로직, 셋업·홀드, 시퀀스, 비주얼 트리거

분석

스펙트럼 뷰, FastFrame, TIE 지터

자동 측정

36종

프로토콜 분석

I2C, SPI, CAN, USB 2.0 등 옵션

DVM·주파수 카운터

4자리·8자리 (제품 등록 시)

전원

AC 100 ~ 240 V ±10%, 50 ~ 60 Hz

소비 전력

최대 500 W

크기 (W×H×D)

454 × 309 × 297.2 mm

손잡이 뒤로·받침 접은 상태

무게

13.52 kg 미만

동작 온도

0 ~ +50℃

6 Series B MSO는 FlexChannel 수로 MSO64B(4)·MSO66B(6)·MSO68B(8)가 갈리고, 대역폭 옵션 6-BW-1000~10000(1~10 GHz) 중 하나를 골라 주문하며 나중에 업그레이드할 수 있습니다. 기본 프로브는 TPP1000(1 GHz) 입력당 1개이고, Windows 10 SSD는 옵션 6-WIN입니다.
