이 TBS2102B는 대역폭 100 MHz, 아날로그 2채널의 Tektronix TBS2000B 계열 디지털 스토리지 오실로스코프입니다. 9인치 WVGA 화면과 5M 포인트 메모리, 능동·전류 프로브를 바로 꽂는 TekVPI 입력을 갖췄습니다.

대역폭

100 MHz

DC 결합 DC ~ ≥100 MHz

채널 수

아날로그 2

샘플링 속도

2 GS/s

절반 채널, 전 채널 동시 1 GS/s

메모리 깊이

5M 포인트

모든 채널

수직 분해능

8 bit

디스플레이

9인치 TFT 800×480

형태

벤치탑

인터페이스

USB 2.0 Host, USB 2.0 Device, LAN

10/100BASE-T, Wi-Fi 동글 지원

수직 감도

1 mV/div ~ 10 V/div

입력 임피던스

1 MΩ ±1 %, 13 pF ±1.5 pF

최대 입력 전압

300 Vrms CAT II

피크 ±450 V 이하

대역 제한

20 MHz

프로브 인터페이스

TekVPI

BNC 수동 프로브 겸용

시간축

1 ns/div ~ 100 s/div

트리거

엣지, 펄스 폭, 런트

홀드오프 20 ns ~ 8 s

획득 모드

샘플, 피크 검출, 평균, Hi-Res, 롤

피크 검출 최소 3.5 ns 글리치

자동 측정

32종

화면 동시 표시 최대 6개

검색·마크

트리거 조건으로 기록 전체 검색

파형 연산

덧셈, 뺄셈, 곱셈, FFT

원격 제어

내장 웹 페이지, USBTMC

전원

AC 100 ~ 240 V ±10%

47 ~ 63 Hz, 100~132 V는 360 ~ 440 Hz

소비 전력

최대 80 W

크기 (W×H×D)

372.4 × 174.9 × 103.3 mm

무게

2.62 kg

동작 온도

0 ~ +50℃

보증

5년 (프로브 제외)

TBS2000B 계열은 대역폭(70·100·200 MHz)과 채널 수로 TBS2072B~TBS2204B 6종이 갈리며, 모델명 끝자리 2는 2채널, 4는 4채널입니다. TBS2102B는 라이선스(SUP2-BW10T202)로 200 MHz까지 현장 업그레이드할 수 있고, 기본 프로브는 TPP0200(200 MHz) 채널당 1개입니다.

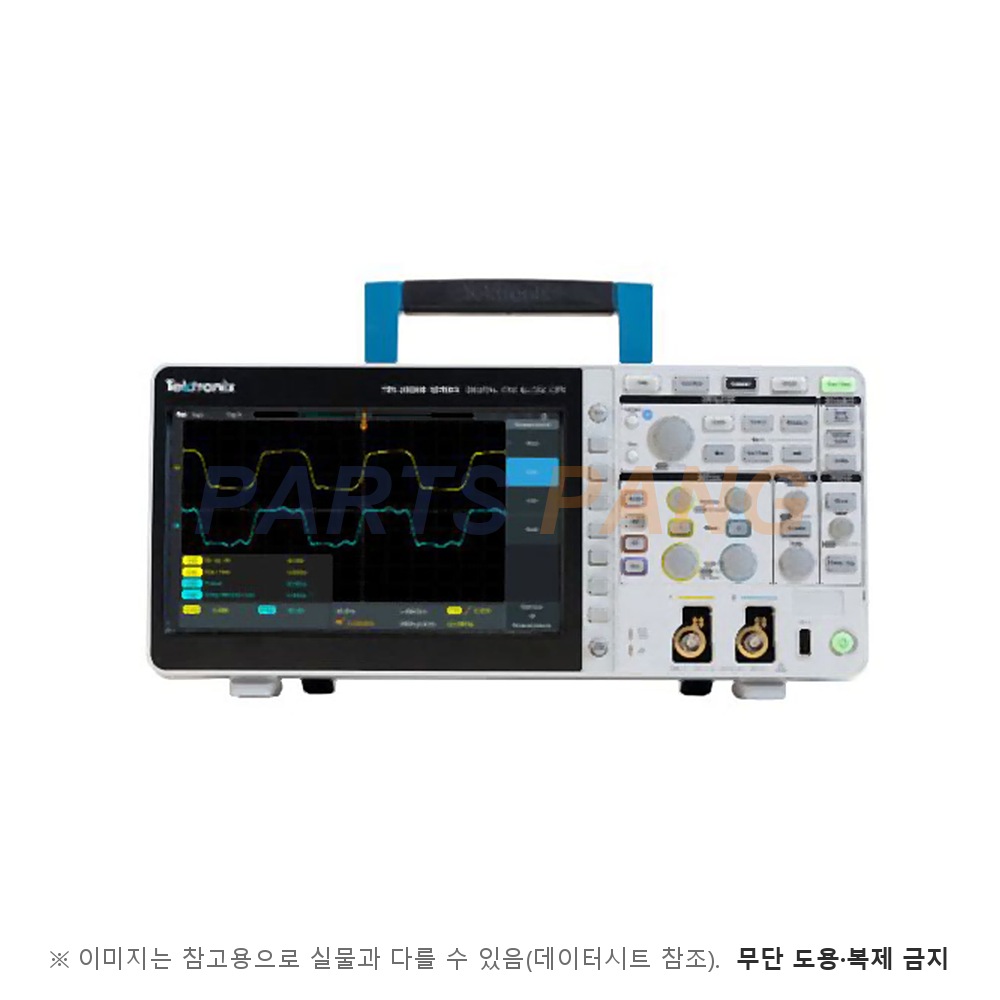

대표 사진은 같은 외형의 TBS2000B 사진입니다.
