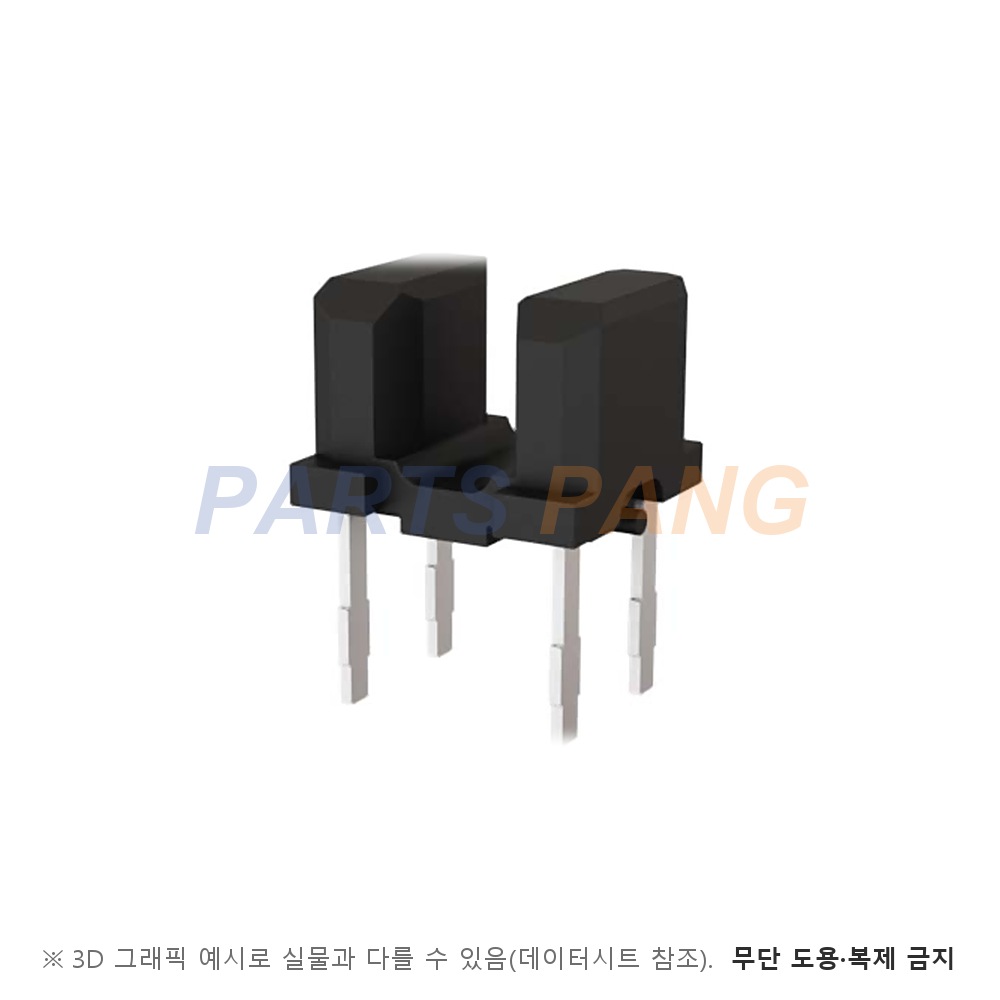

RPI-125 은 ROHM 의 초소형 투과형 포토인터럽터 (갭 1.2mm · 리드형) 입니다. 적외선 LED 와 포토트랜지스터를 1.2mm 틈 양쪽에 담은 초소형 4핀 리드형 투과형 포토인터럽터입니다. 용도는 디지털 카메라와 캠코더로 적혀 있고 IF 20mA 에서 출력 전류는 0.45 ~ 4.95mA · 표준 1.8mA 입니다. 출력 전류는 A · B 두 순위로 나뉩니다.

검출 방식

투과형 · 포토트랜지스터 출력

적외선 LED 와 포토트랜지스터가 틈을 사이에 두고 마주 본다 · 내부 결선은 1번 캐소드 · 2번 애노드 · 3번 컬렉터 · 4번 이미터다

슬릿 폭

0.3mm

외형 도면 A-A 단면의 창 폭이다 · 창은 몸통 윗부분 광축 중심에 놓인다

검출 거리

해당 없음

투과형이라 반사 검출 거리 규격이 없다 · 발광부와 수광부 사이 틈은 1.2mm 다

순방향 전류 IF

50mA

입력 LED 절대 최대 정격이다 · 순방향 전압은 IF 50mA 에서 표준 1.3V · 최대 1.6V 다

컬렉터 전류 IC

0.45 ~ 4.95mA

전달 특성의 출력 전류이고 VCE 5V · IF 20mA 조건이다 · 순위는 A 0.45 ~ 2.33mA · B 0.95 ~ 4.95mA 다

컬렉터-이미터 전압 VCEO

30V

절대 최대 정격이다 · 이미터-컬렉터 전압은 4.5V 다 · 암전류는 VCE 10V 에서 최대 0.5µA 다

응답 시간

tr 10µs · tf 10µs (Typ)

VCC 5V · IF 20mA · RL 100Ω 조건 표준값이다 · 포토트랜지스터 단독 tr · tf 는 IC 1mA 에서 10µs 다

입력 LED 역방향 전압은 5V · 소비 전력은 80mW 다 출력 컬렉터 전류는 30mA · 컬렉터 소비 전력은 80mW 다 동작 온도는 -25 ~ +85℃ 다 보관 온도는 -30 ~ +85℃ 다 납땜 온도는 260℃ · 5초다 모두 Ta 25℃ 기준 절대 최대 정격이다

패키지

Ultraminiature type

문서 제목의 외형 호칭이다 · 몸통 3.6 × 3.3mm · 높이 2.8mm 인 4핀 리드형이다

실장

삽입실장

리드 길이는 2.5 ± 0.5mm 로 짧다포장 단위는 데이터시트 미표기다

포화 전압은 IF 20mA · IC 0.1mA 에서 최대 0.4V 이고 LED 피크 발광 파장은 950nm · 수광 최대 감도 파장은 800nm 입니다. 차단 주파수는 표준 1MHz 입니다. 연결 문서는 2017.03 Rev.B 판입니다.
