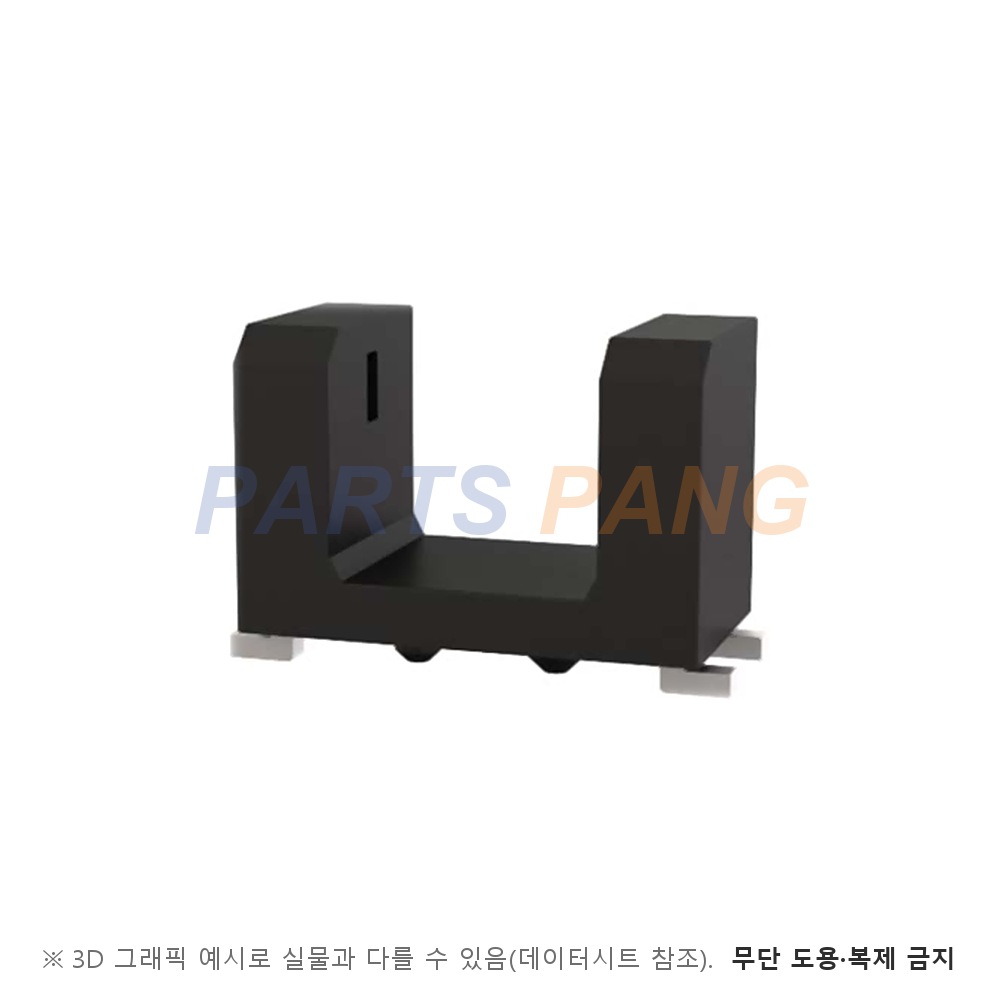

RPI-0352E 는 ROHM 의 투과형 포토인터럽터입니다. 적외선 LED 와 포토트랜지스터를 3mm 틈 양쪽에 마주 놓은 4단자 부품이며 바닥의 위치 결정 핀으로 실장 정밀도를 높였습니다. 문서 제목은 Eco-Friendly type 이고 용도는 프린터 · 광 제어 기기 · 오락 기기로 적혀 있습니다. 입력은 비간섭성 적외선 LED 이고 출력은 포토트랜지스터라 차광판이 틈을 막으면 출력 전류가 줄어듭니다.

검출 방식

투과형 · 포토트랜지스터 출력

적외선 LED 와 포토트랜지스터가 틈을 사이에 두고 마주 본다 · 내부 결선은 1번 캐소드 · 2번 애노드 · 3번 컬렉터 · 4번 이미터다

슬릿 폭

0.4mm

외형 도면 A-A 단면의 창 폭이며 참고치다

검출 거리

해당 없음

투과형이라 반사 검출 거리 규격이 없다 · 발광부와 수광부 사이 틈은 3mm 다

순방향 전류 IF

35mA

입력 LED 절대 최대 정격이다 · 순방향 전압은 IF 10mA 에서 최소 1.2V · 표준 1.4V · 최대 1.6V 다

컬렉터 전류 IC

최소 0.18mA · 표준 0.9mA

전달 특성 표의 출력 전류다 · VCE 5V · IF 10mA 조건이다

컬렉터-이미터 전압 VCEO

30V

절대 최대 정격이다 · 이미터-컬렉터 전압은 4.5V 다 · 암전류는 VCE 10V 에서 최대 0.5µA 다

응답 시간

10µs (Typ)

상승 · 하강 시간 표준값이고 VCC 5V · IF 10mA · RL 100Ω 조건이다

입력 LED 역방향 전압은 5V · 소비 전력은 70mW 다 출력 컬렉터 전류는 30mA · 컬렉터 소비 전력은 80mW 다 동작 온도는 -30 ~ +85℃ 다 보관 온도는 -40 ~ +85℃ 다 모두 Ta 25℃ 기준이고 25℃ 위에서는 감쇄 곡선을 따라 줄인다

패키지

4단자 몰드형

외형 호칭은 문서에 없다 · 도면 기준 몸통 6.4mm × 4.2mm · 높이 5.4mm 다

실장

표면실장

단자 4개가 바닥에서 바깥으로 꺾여 나오고 바닥에 지름 1.4mm · 1mm 위치 결정 핀이 있다납땜 조건과 포장 단위는 데이터시트 미표기다

LED 피크 발광 파장은 850nm · 수광 최대 감도 파장은 800nm 입니다. 컬렉터-이미터 포화 전압은 IF 10mA · IC 0.1mA 에서 최대 0.4V 입니다. 연결 문서는 2017.03 Rev.B 판이며 차광판 위치에 따른 상대 출력 그래프 두 종(Fig.1 · Fig.2)이 실려 있어 차광판 높이와 검출 위치를 정할 때 참고할 수 있습니다.
