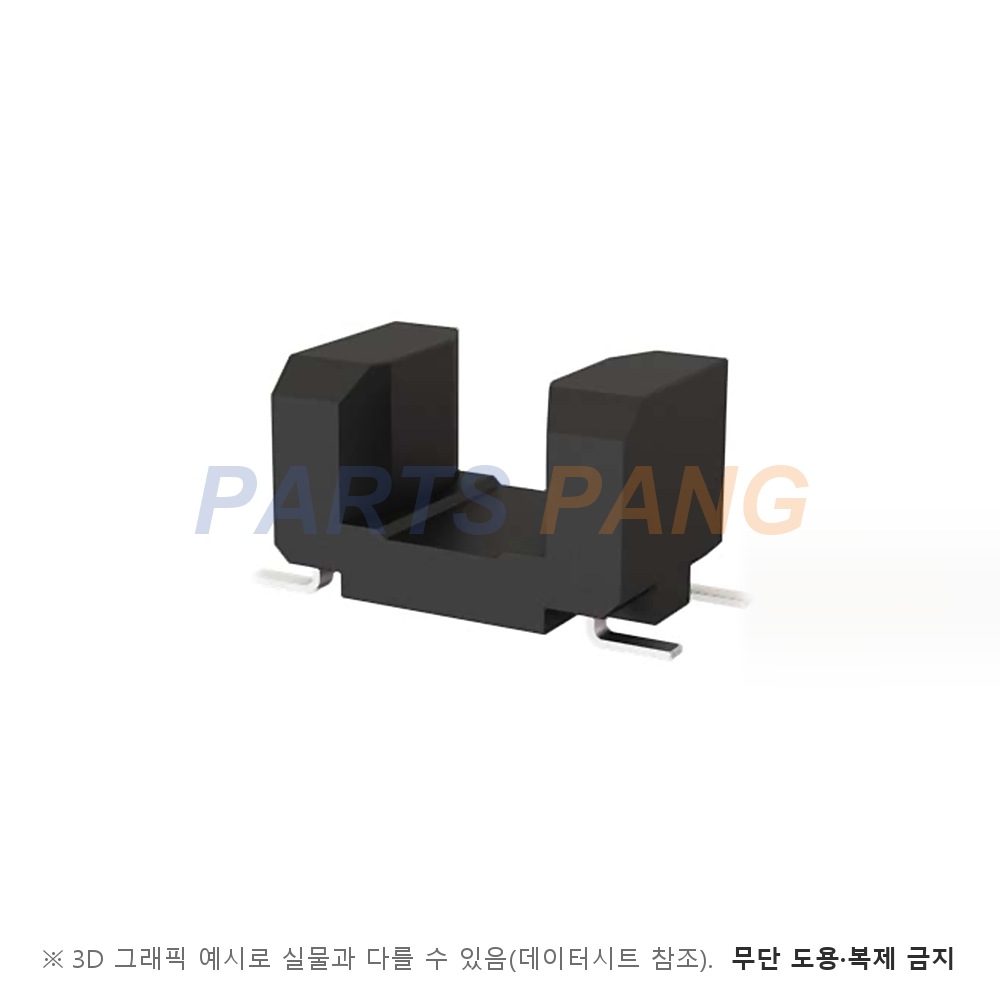

RPI-0226 은 ROHM 의 초소형 SMD 투과형 포토인터럽터 (갭 2.0mm) 입니다. 적외선 LED 와 포토트랜지스터를 2.0mm 틈 양쪽에 담은 중간 크기 초소형 표면실장 투과형 포토인터럽터입니다. 용도는 디지털 카메라와 캠코더로 적혀 있고 출력 전류는 IF 5mA 에서 최소 0.1mA 만 규정돼 있습니다. 응답 시간은 RL 1000Ω 조건에서 표준 50µs · 최대 150µs 입니다.

검출 방식

투과형 · 포토트랜지스터 출력

적외선 LED 와 포토트랜지스터가 틈을 사이에 두고 마주 본다 · 내부 결선은 1번 캐소드 · 2번 애노드 · 3번 컬렉터 · 4번 이미터다

슬릿 폭

0.3mm (참고치)

외형 도면 옆면 창의 괄호 치수다 · 창 높이는 참고치 1mm 다

검출 거리

해당 없음

투과형이라 반사 검출 거리 규격이 없다 · 발광부와 수광부 사이 틈은 2.0mm 다

순방향 전류 IF

50mA

입력 LED 절대 최대 정격이다 · 순방향 전압은 IF 50mA 에서 표준 1.8V · 최대 2.3V 다

컬렉터 전류 IC

최소 0.1mA

전달 특성의 출력 전류다 · VCE 5V · IF 5mA 조건이고 표준값과 최대값은 규정돼 있지 않다

컬렉터-이미터 전압 VCEO

30V

절대 최대 정격이다 · 이미터-컬렉터 전압은 4.5V 다 · 암전류는 VCE 10V 에서 최대 0.1µA 다

응답 시간

50µs (Typ) · 최대 150µs

tr · tf 값이고 조건 칸은 VCC 5V · IF 0.1mA · RL 1000Ω 로 적혀 있다

입력 LED 역방향 전압은 5V · 소비 전력은 80mW 다 출력 컬렉터 전류는 30mA · 컬렉터 소비 전력은 80mW 다 동작 온도는 -30 ~ +85℃ 다 보관 온도는 -40 ~ +85℃ 다 모두 Ta 25℃ 기준 절대 최대 정격이다

패키지

Ultraminiature SMD type

문서 제목의 외형 호칭이다 · 몸통 4.4 × 2.7mm · 높이 2.8mm 인 4단자형이다

실장

표면실장

뒷면 4단자 납땜형이고 바닥에 원형 돌기 두 개가 그려져 있다포장 단위와 리플로 조건은 데이터시트 미표기다

포화 전압은 IF 20mA · IC 0.1mA 에서 최대 0.4V 이고 LED 피크 발광 파장은 850nm · 수광 최대 감도 파장은 800nm 입니다. 포토트랜지스터 단독 응답 시간은 IC 1mA · RL 1000Ω 에서 표준 50µs 입니다. 연결 문서는 2017.03 Rev.D 판입니다.
