상세 정보
개요
SDT5100LP5-13 은 Diodes Incorporated 의 5A 고전압 표면실장 쇼트키 배리어 정류기 입니다. 100V 내압에 120A 서지 내량을 갖춘 평면형 정류기입니다. 순방향 전압은 0.82V 이고 서지 순방향 전류는 120A 입니다. PowerDI 5 외형에 표면실장 방식이며 포장은 5,000개 테이프앤릴 입니다.
전기 특성
- 역방향 전압 VR
- 100V
- 반복 피크 역전압 · 동작 피크 역전압 · DC 차단 전압이 모두 100V 입니다
- 평균 정류 전류 Io
- 5A
- 평균 정류 출력 전류이며 주위 온도 감액 곡선은 Note 5 · Note 6 두 기판 조건으로 그려져 있습니다
- 순방향 전압 VF
- 0.82V
- IF 5A · TJ +25℃ 기준 최대값이며 TJ +125℃ 에서는 0.74V 로 내려갑니다
- 역회복 시간 trr
- 문서 미규정
- 쇼트키 배리어 구조라 문서가 역회복 시간을 수치로 규정하지 않고 접합 정전용량을 역전압 곡선으로만 제시합니다
최대 정격
- 정션 온도 TJ
- -55~+150℃
- 동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 120A8.3ms 조건의 비반복 피크 순방향 서지 전류입니다
기계

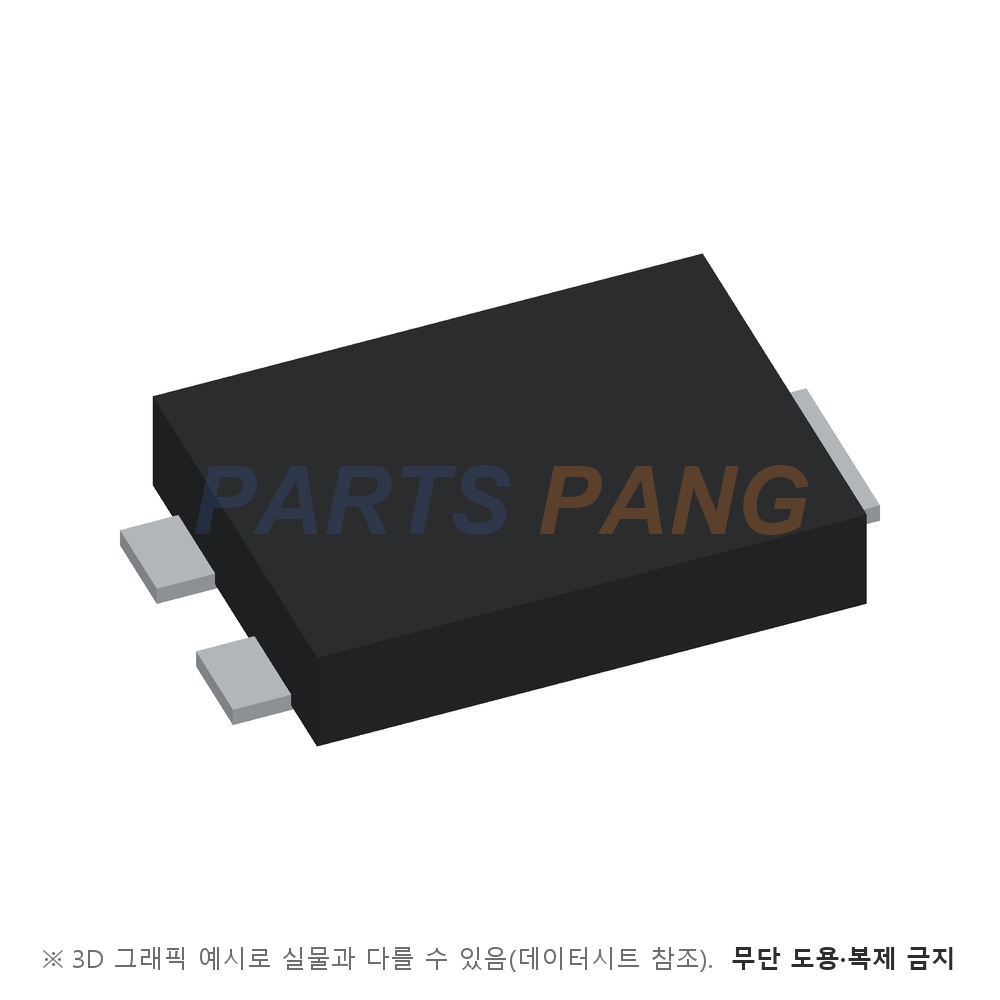

- 패키지
- PowerDI 5
- 무게 약 0.093g 이며 1 · 2번 리드가 양극이고 바닥 방열 패드(3번)가 음극입니다
- 실장
- 표면실장
- 포장은 5,000개 테이프앤릴
참고 (계열·주변장치)
누설 전류 IR 은 VR 100V 에서 TJ +25℃ 최대 4µA · TJ +125℃ 대표 0.3mA · 최대 3mA 입니다. 열저항은 FR-4 2oz 최소 권장 패드에서 정션 대 주위 88℃/W · 정션 대 케이스 9℃/W, 2인치×2인치 알루미늄 기판에서 각각 18℃/W · 3℃/W 이며 주문 정보에 1,500개 릴판과 D 접미판도 함께 실려 있습니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
순방향 전압 기준 조건을 확인하십시오
0.82V 는 IF 5A · TJ +25℃ 의 최대값이고 대표값은 0.76V 입니다. 같은 전류에서 TJ +125℃ 는 대표 0.68V · 최대 0.74V 입니다.
고온 누설이 mA 급이 됩니다
누설 전류 IR 은 VR 100V 에서 TJ +25℃ 최대 4µA 이지만 TJ +125℃ 에서는 대표 0.3mA · 최대 3mA 입니다. 문서는 자기 발열을 줄이려고 짧은 펄스로 잰 값이라고 적고 있습니다(Note 7).
열저항이 기판 조건으로 크게 갈립니다
정션 대 주위 열저항은 FR-4 2oz 최소 권장 패드(Note 5)에서 88℃/W 이고 2인치×2인치 알루미늄 기판(Note 6)에서 18℃/W 입니다. 정션 대 케이스도 같은 두 조건에서 9℃/W 와 3℃/W 입니다.
핀 배치를 확인하십시오
PowerDI5 는 1 · 2번 리드가 양극이고 바닥 방열 패드(3번)가 음극입니다. 비반복 피크 순방향 서지 전류 120A 는 8.3ms 조건이며 문서 용도는 DC-DC 컨버터와 AC-DC 어댑터의 정류 · 프리휠 · 역류 차단입니다.
