SDM1U20CSP-7 은 Diodes Incorporated 의 1.0A 초소형 표면실장 쇼트키 배리어 정류기 입니다. 0.84mm2 기판 면적만 쓰는 칩 스케일 패키지(CSP) 외형의 저손실 정류기입니다. 순방향 전압은 0.44V 이고 서지 순방향 전류는 18A 입니다. X3-WLB1406-2 외형에 표면실장 방식이며 포장은 5,000개 테이프앤릴 입니다.

역방향 전압 VR

20V

반복 피크 역전압 VRRM 기준이며 문서 용도는 휴대기기의 차단·부스트·스위칭·역극성 보호 다이오드입니다

평균 정류 전류 Io

1.0A

평균 정류 출력 전류이며 반복 피크 순방향 전류 IFRM 은 듀티 66% 조건에서 5.0A 입니다

순방향 전압 VF

0.44V

IF 1.0A 기준 최대값이며 IF 0.5A 에서는 0.39V 입니다

역회복 시간 trr

문서 미규정

문서는 역회복 시간을 규정하지 않고 대표 접합 정전용량 CJ 76pF(VR 4V · 1.0MHz)를 싣습니다

정션 온도 TJ

-55~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 18A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

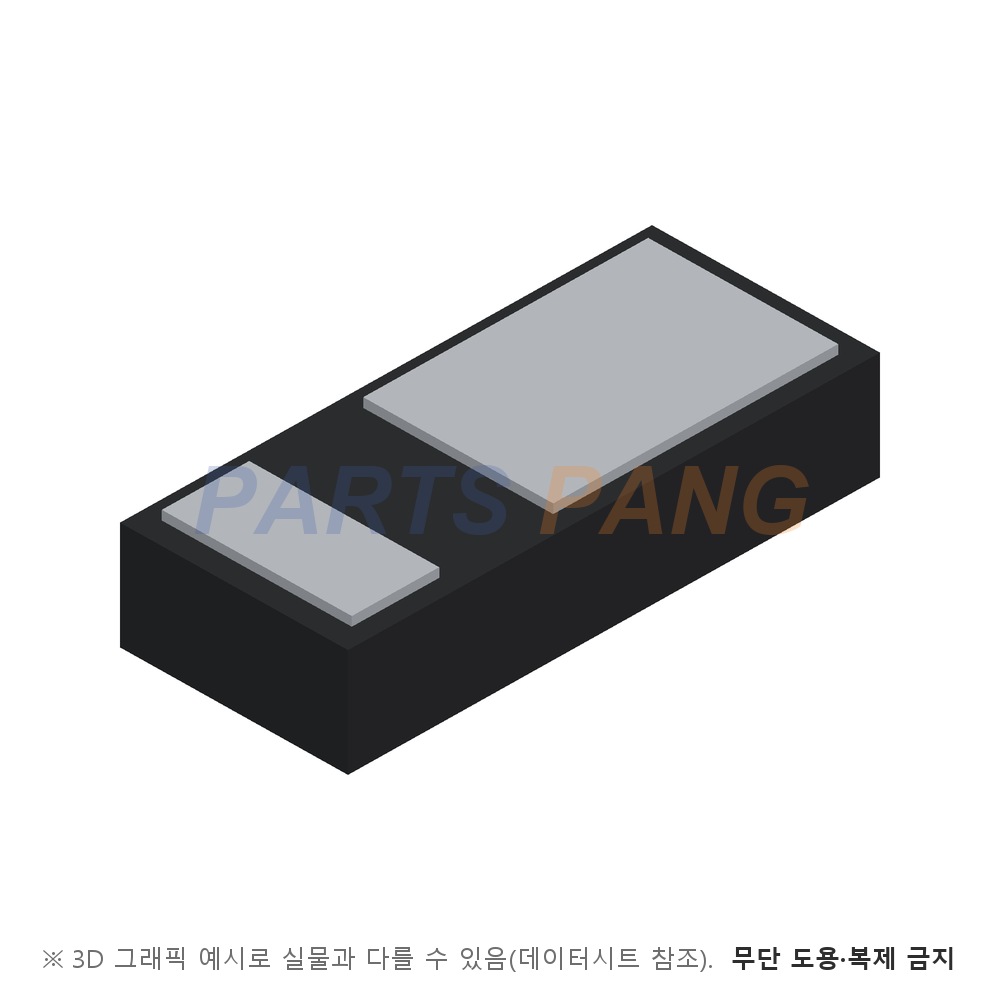

패키지

X3-WLB1406-2

무게 약 0.001g 이며 제품 표시 코드는 X8 입니다

실장

표면실장

포장은 5,000개 테이프앤릴

누설 전류 IR 은 VR 10V 에서 최대 25µA · VR 20V 에서 최대 100µA 이고 대표 접합 정전용량 CJ 는 VR 4V · 1.0MHz 에서 76pF 입니다. 주문 단위는 X3-WLB1406-2 외형 5,000개 테이프앤릴 한 가지입니다.
