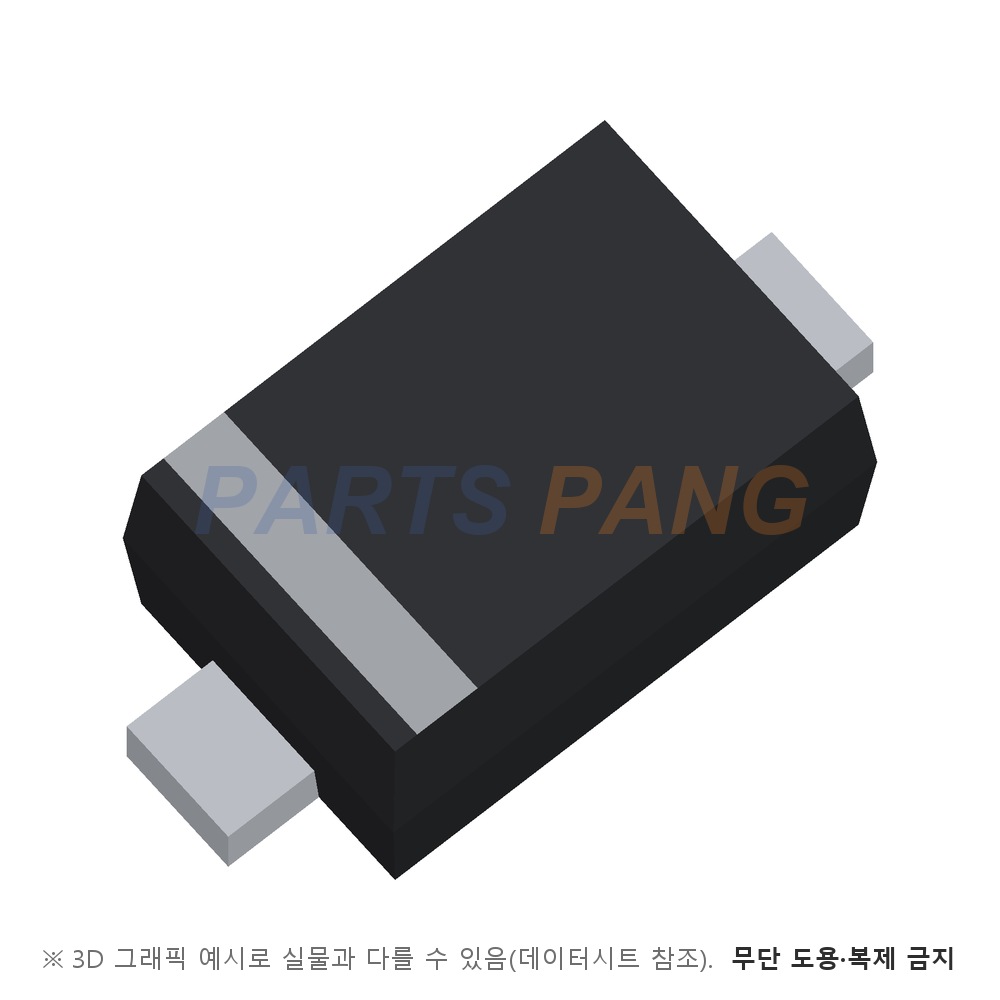

ZHCS350TA 은 Diodes Incorporated 의 초소형 표면실장 쇼트키 배리어 다이오드 입니다. SOD-523 외형에 낮은 순방향 전압과 1.6ns 역회복을 담았습니다. 순방향 전압은 810mV 이고 서지 순방향 전류는 4.2A 입니다. SOD-523 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

40V

연속 역전압 기준이며 최소 항복 전압도 IR 100µA 에서 40V · 대표 60V 입니다

평균 정류 전류 Io

350mA

문서는 평균 정류 전류 대신 연속 순방향 전류 IF 를 규정하며 듀티 50% 평균 피크 전류 IFAV 는 510mA 입니다

순방향 전압 VF

810mV

IF 350mA 기준 최대값이며 IF 30mA 에서 325mV · IF 100mA 에서 460mV 입니다

역회복 시간 trr

1.6ns

IF 100mA 에서 IR 100mA 로 바꾸고 IR 10mA 에서 측정한 대표값입니다

정션 온도 TJ

+125℃

정션 온도 상한 단일 값으로 규정되며 하한은 따로 표기되지 않습니다보관 온도 -55~+150℃ 로 따로 규정됩니다서지 순방향 전류 4.2A100µs 이하 조건의 비반복 순방향 전류이며 10ms 이하에서는 910mA 입니다

패키지

SOD-523

무게 약 0.004g 이며 제품 표시 코드는 35 입니다

실장

표면실장

포장은 3,000개 테이프앤릴

역방향 전류 IR 은 VR 30V 에서 대표 7µA · 최대 12µA 이고 다이오드 정전용량 CD 는 f 1MHz · VR 25V 에서 대표 3.3pF · 최대 6pF 입니다. 전력 손실 PD 는 기판 조건에 따라 210mW 와 330mW 이며 주문 단위는 3,000개 테이프앤릴 한 가지입니다.
