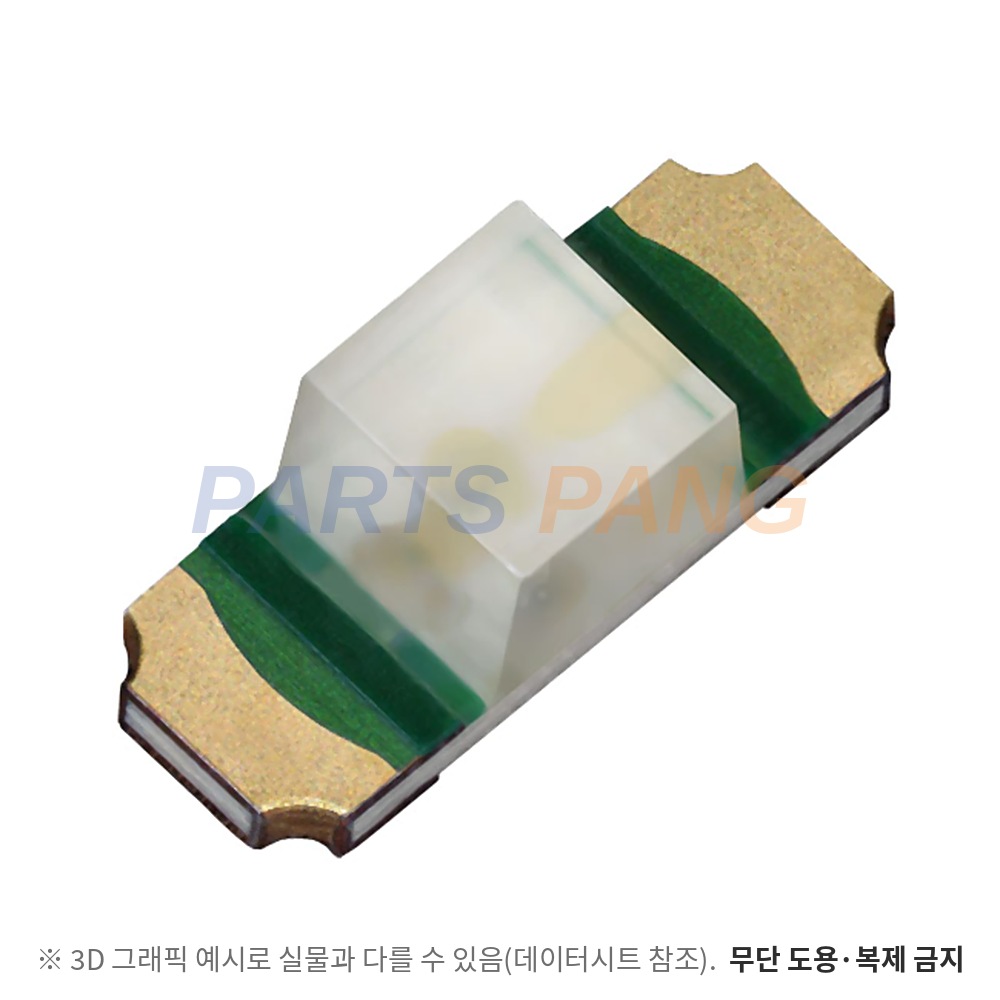

SML-811UTT86AAM 은 ROHM 의 3.4mm × 1.25mm 적색 칩 LED 로 SML-811UTT86(A) 의 광도 순위 AM 라벨 품번입니다. 몰드형 단색 탑뷰 구조이며 칩은 AlGaInP · 수지는 투명 무색입니다. IF 10mA 에서 주파장 620nm · 순방향 전압 표준 1.95V 이고 데이터시트에 역실장 가능 품번으로 표시돼 있습니다.

주파장(λd)

620nm (Typ)

IF 10mA 기준이고 범위는 615 ~ 625nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색 LED 라 색온도 규격이 없고 색은 주파장으로 규정된다

발광강도

28.0 ~ 35.5mcd

IF 10mA 기준 광도 순위 AM 구간이고 순위 공차는 ±10% 다 · 세트 전체 범위는 11.2 ~ 45.0mcd · 표준 22.4mcd 다

순방향전압 VF

1.95V (Typ)

IF 10mA 기준이고 범위는 1.20 ~ 2.50V 다 · 역방향 전류는 VR 5V 에서 최대 100µA 다

순방향전류

25mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

140° · 130°

X-Y 방향 140° · X'-Y' 방향 130° 로 방향에 따라 다르다

칩 재질

AlGaInP

기판은 유리 에폭시 · 다이 본드는 Ag 페이스트 · 본딩 와이어는 금이다

렌즈

투명 무색

봉지 수지는 에폭시 수지이고 필러 같은 수지 경화 보강재를 쓰지 않는다

소비 전력은 62mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ · 보관 온도는 -40 ~ +100℃ 다 접합부 온도 상한은 100℃ 이고 열저항은 접합-납땜점 370℃/W · 접합-주위 520℃/W 다

패키지

3412

몸통은 3.4mm × 1.25mm · 높이 1.1mm 이고 무게는 약 0.005g 이다표면실장 부품이고 테이핑 코드는 T86 · 습기 민감도는 MSL 3 이다

세트 품번 SML-811UTT86(A) 는 광도 순위에 따라 AAH · AAJ · AAK · AAL · AAM · AAN 라벨 품번으로 나뉘고 이 품번은 그중 AM 입니다. 뒷면 전극으로 납땜하는 구조라 측면 필렛 모양은 보증하지 않습니다. 리플로는 피크 260℃ 이하 · 최대 2회이며 플로 납땜은 보증하지 않습니다. 방습 포장을 연 뒤에는 168시간 안에 실장하고 넘기면 60℃ 에서 12 ~ 24시간 굽습니다. 손 납땜은 인두 끝 400℃ 이하 · 3초 이내 1회이고 열은 LED 가 아니라 기판 패턴에 줍니다.
