SML-310LTT86 은 ROHM 의 1608 사이즈 적색 칩 LED (660nm 판) 입니다. 표준형 1608 사이즈 몰드 칩 LED 계열에서 가장 긴 파장인 660nm 적색을 내는 품번입니다. 칩은 GaAlAs on GaAs 이고 수지는 투명입니다. 같은 계열 다른 색보다 소비 전력과 순방향 전류 정격이 한 단계 높게 잡혀 있습니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

데이터시트에 규정 없음

피크 파장만 규정돼 있고 표준값은 660nm · 반치폭은 25nm 다 · 측정 조건은 IF 20mA 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 3.6mcd · 표준 16mcd

IF 20mA 기준이고 같은 계열 적색 650nm 판보다 표준값이 높다

순방향전압 VF

1.75V (Typ)

IF 20mA 기준 표준값이고 계열에서 가장 낮다 · 역방향 전류는 VR 4V 에서 최대 100µA 다

순방향전류

25mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/5 이하 · 펄스 폭 1ms 이하에서 75mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

GaAlAs on GaAs

문서 첫머리 계열표에서 660nm 적색 칩으로 분류돼 있다

렌즈

투명

문서의 수지 색 표기는 Transparent Clear 다

소비 전력은 60mW 다 역방향 전압 정격은 4V 다 동작 온도는 -30 ~ +85℃ 다 보관 온도는 -40 ~ +85℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

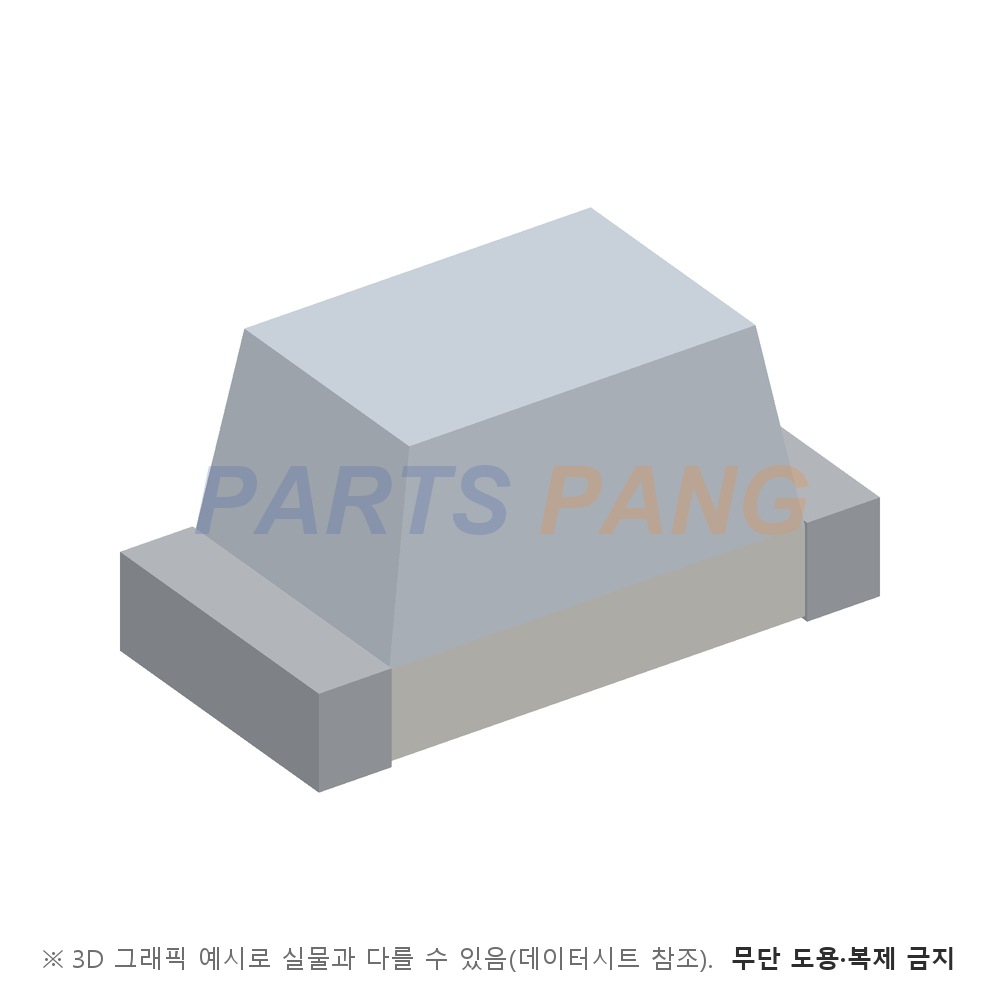

패키지

1608

인치 코드는 0603 이고 몸통은 1.6mm × 0.8mm · 두께 0.8mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 3,000개씩 감겨 나온다

SML-310 계열은 1608 외형 표준형 몰드 칩 LED 로 순녹색 · 녹색 · 황색 · 주황 · 적색 두 가지를 갖춥니다. 이 품번은 GaAlAs 칩을 쓴 660nm 적색 판이라 붉은빛이 가장 짙습니다. 지향 특성은 그래프로만 실려 있고 정면보다 비스듬한 방향에서 조금 더 밝은 모양입니다. 문서는 납땜용 스크린 마스크 두께를 100 ~ 200µm 로 권장하고 마스크 구멍은 권장 랜드와 같거나 작게 하라고 적고 있습니다.
