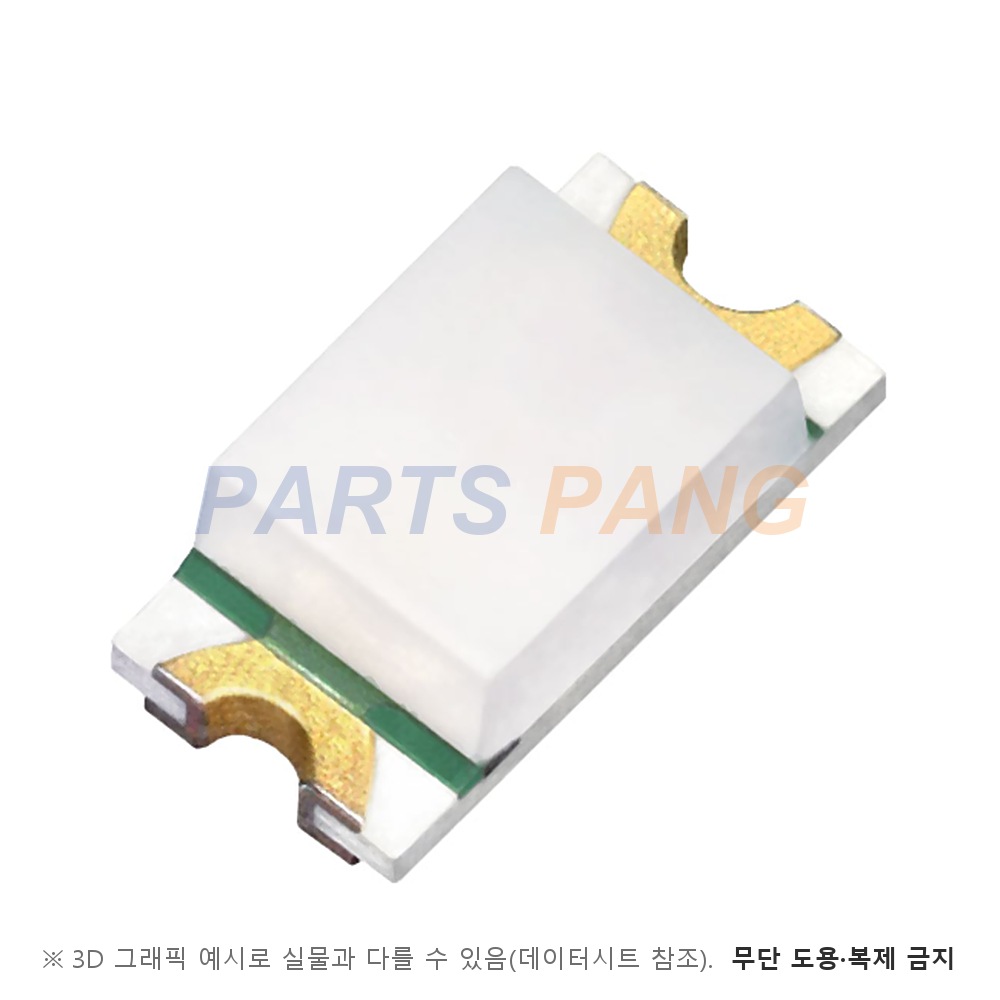

SML-D12Y8WT86R 은 ROHM 의 1608 사이즈 고휘도 황색 칩 LED (광도 순위 R 판) 입니다. EXCELED 1608 계열의 고휘도 황색 칩 LED 에 광도 순위 R 을 지정한 품번입니다. 칩은 AlGaInP 이고 수지는 유백색 확산입니다. 광도 순위 R 은 IF 20mA 에서 63 ~ 100mcd 구간이라 표준값보다 밝은 개체만 모은 판입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

590nm (Typ)

IF 20mA 기준 표준값이고 범위는 587 ~ 593nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 25mcd · 표준 63mcd

IF 20mA 기준 계열 규격값이다 · 품번 끝자리 순위 R 은 63 ~ 100mcd 구간이다

순방향전압 VF

2.2V (Typ)

IF 20mA 기준 표준값이다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP

적색 · 주황 · 황색 · 황록 · 녹색 판이 같은 재질 칩을 쓴다

렌즈

유백색 확산

품번의 수지 색 코드 W(Milky White)에 해당한다 · 수지 코드는 문서의 품번 체계표에서 확인한다

소비 전력은 54mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1608

인치 코드는 0603 이고 몸통은 1.6mm × 0.8mm · 두께 0.55mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 3,000개씩 감겨 나온다

연결 문서는 기본 품번 문서보다 앞선 구판이라 규격값은 같지만 표기 오타가 남아 있습니다. 순위 지정 품번이라 여러 개를 나란히 둘 때 밝기가 고르게 맞고 같은 색의 순위 미지정 기본 품번이 따로 있습니다. 방습 포장에 넣어 출하합니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
