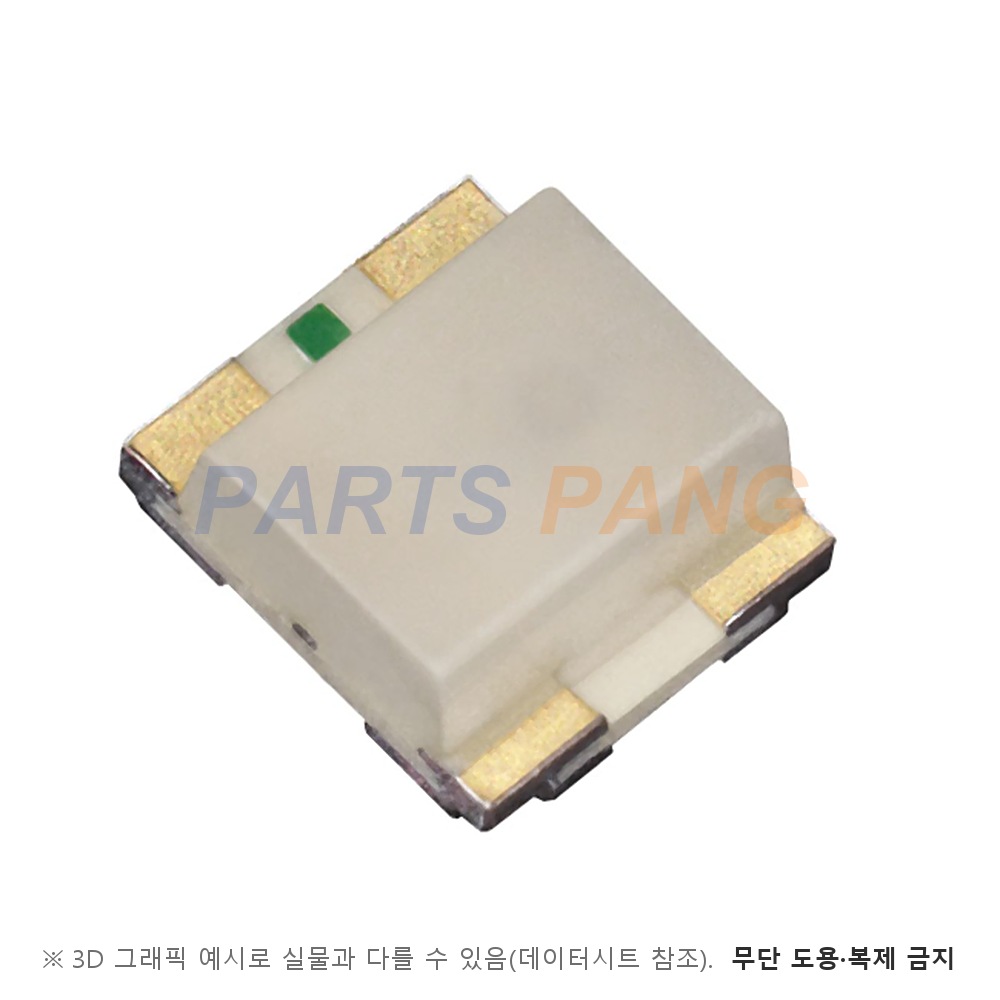

SML-522MUWT86 은 ROHM 의 1315 사이즈 2색 칩 LED (황록 · 적색) 입니다. 황록색과 적색 칩을 한 몸통에 넣고 단자를 넷으로 나눠 색마다 따로 켤 수 있는 2색 칩 LED 입니다. 두 칩 모두 AlGaInP 이고 수지는 유백색 확산입니다. 이 판은 광도 순위를 지정하지 않은 기본 품번이고 연결 문서는 2020년 개정판입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

데이터시트에 규정 없음

피크 파장만 규정돼 있고 표준값은 황록 570nm · 적색 630nm 다 · 측정 조건은 IF 20mA 다

색온도 CCT

해당 없음

두 가지 단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

황록 40mcd · 적색 63mcd (Typ)

IF 20mA 기준이고 최소값은 황록 14mcd · 적색 22mcd 다

순방향전압 VF

황록 2.1V · 적색 1.9V (Typ)

IF 20mA 기준 표준값이다 · 역방향 전류는 VR 4V 에서 최대 100µA 다

순방향전류

색마다 20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/5 · 200Hz 조건에서 60mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP

두 발광색 모두 같은 재질 칩이다

렌즈

유백색 확산

품번의 수지 색 코드 W(Milky White)에 해당한다 · 수지 코드는 문서의 품번 체계표에서 확인한다

소비 전력은 황록 52mW · 적색 50mW 다 역방향 전압 정격은 4V 다 동작 온도는 -30 ~ +85℃ 다 보관 온도는 -40 ~ +85℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1315

인치 코드는 0605 이고 몸통은 1.3mm × 1.5mm · 두께 0.6mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 4,000개씩 감겨 나온다

SML-522 계열은 1315 외형에 청 · 적 · 황록 · 주황 · 황색을 둘씩 묶은 2색 판을 갖춥니다. 이 품번은 같은 계열에서 피크 파장으로 규격을 잡은 판이라 주파장 기준 형제 판과 규격표가 따로 나뉩니다. IPC/JEDEC J-STD-033 기준으로 방습 포장합니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
