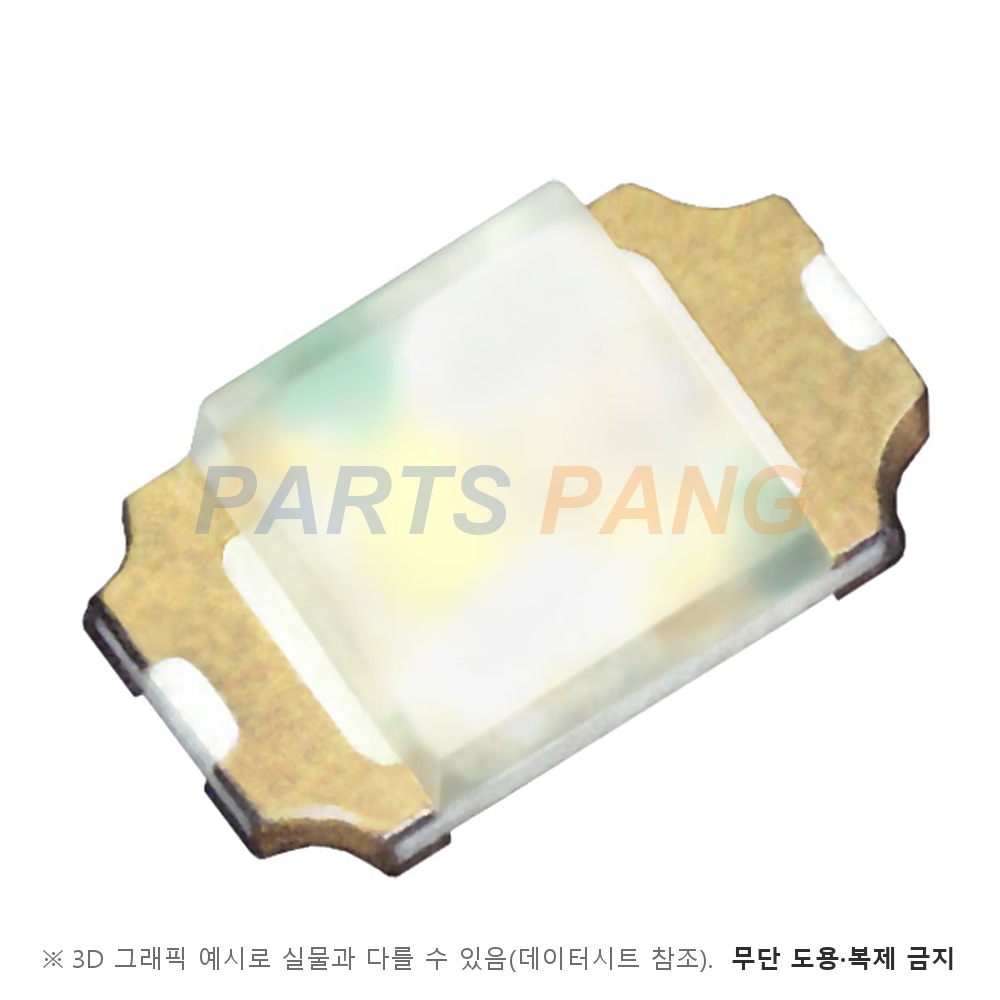

SML-P11DTT86R 은 ROHM 의 1006 사이즈 저전류 주황색 칩 LED 입니다. 1.0mm × 0.6mm 초소형 PICOLED 계열의 저전류형 주황색 품번으로 1mA 구동을 기준으로 규격이 잡혀 있습니다. 칩은 AlGaInP 이고 수지는 투명 무색입니다. 품번 끝 R 은 문서 체계표상 특수 관리 기호입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

605nm (Typ)

IF 1mA 기준 표준값이고 범위는 601 ~ 609nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 4.0mcd · 표준 7.3mcd

IF 1mA 저전류 기준 값이라 20mA 기준 품번과 직접 비교할 수 없다

순방향전압 VF

1.9V (Typ)

IF 1mA 기준 표준값이다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP

계열 전 품번이 같은 재질 칩을 쓴다

렌즈

투명 무색

품번의 수지 색 코드 T(Transparent Colorless)에 해당한다 · 수지 코드는 문서의 품번 체계표에서 확인한다

소비 전력은 52mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1006

인치 코드는 0402 이고 몸통은 1.0mm × 0.6mm · 두께 0.2mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 5,000개씩 감겨 나온다

SML-P11x 계열은 PICOLED 초소형 외형의 저전력형으로 적 · 주황 · 황 · 황록 판을 갖추고 1mA 에서 특성을 보증합니다. 이 품번은 605nm 주황 판이며 전지 구동 기기의 상태 표시처럼 전류를 아껴야 하는 자리에 잘 맞습니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
