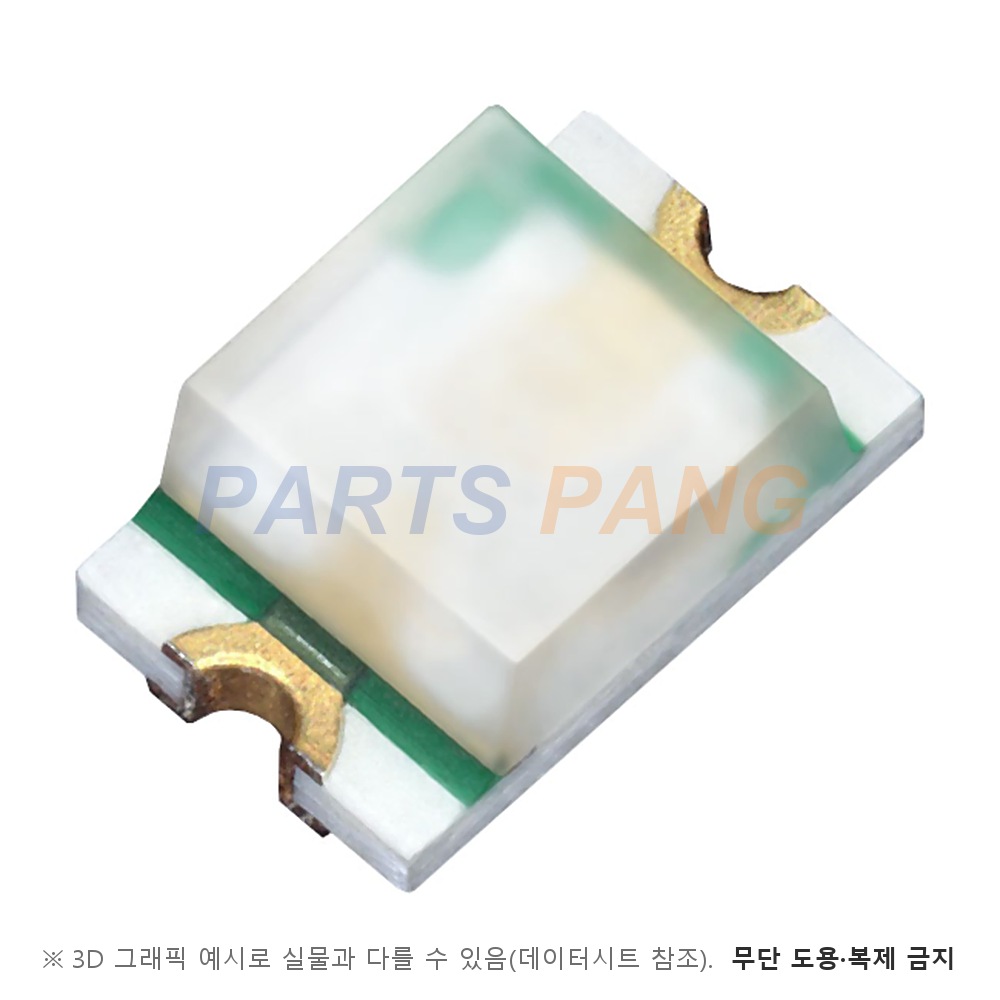

SML-H12U8TT86 은 ROHM 의 2012 사이즈 적색 칩 LED (개별 규격서 판) 입니다. 2012 외형에 적색 AlGaInP 칩을 투명 무색 수지로 담은 칩 LED 로 개별 규격서가 연결된 품번입니다. 광도 순위별 표시 품번이 P · Q · R 세 가지로 따로 있고 이 품번은 순위를 붙이지 않은 기본 품번입니다. 흡습 등급은 Level 3 입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

620nm (Typ)

IF 20mA 기준 표준값이고 범위는 615 ~ 625nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 25mcd · 표준 40mcd

IF 20mA 기준이고 최대는 100mcd 다 · 순위는 P 25 ~ 40mcd 부터 R 63 ~ 100mcd 까지다

순방향전압 VF

2.2V (Typ)

IF 20mA 기준이고 최대는 2.7V 다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP

문서 구성 설명에 적색 AlGaInP 칩으로 적혀 있다

렌즈

투명 무색

문서 구성 설명에 투명 무색 수지(transparent colorless resin)로 적혀 있다

소비 전력은 54mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

2012

외형 도면 기준 몸통은 2.0mm × 1.25mm · 두께 0.8mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 3,000개씩 감겨 나온다 · 흡습 등급은 Level 3 이다

개당 무게는 약 0.0033g 이고 문서에 신뢰성 시험 결과표가 함께 실려 있습니다. 반치각 수치 대신 지향 특성 그래프가 실려 있습니다. 같은 발광색의 차량용 판이 따로 있으니 용도에 맞춰 품번을 고르십시오. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
