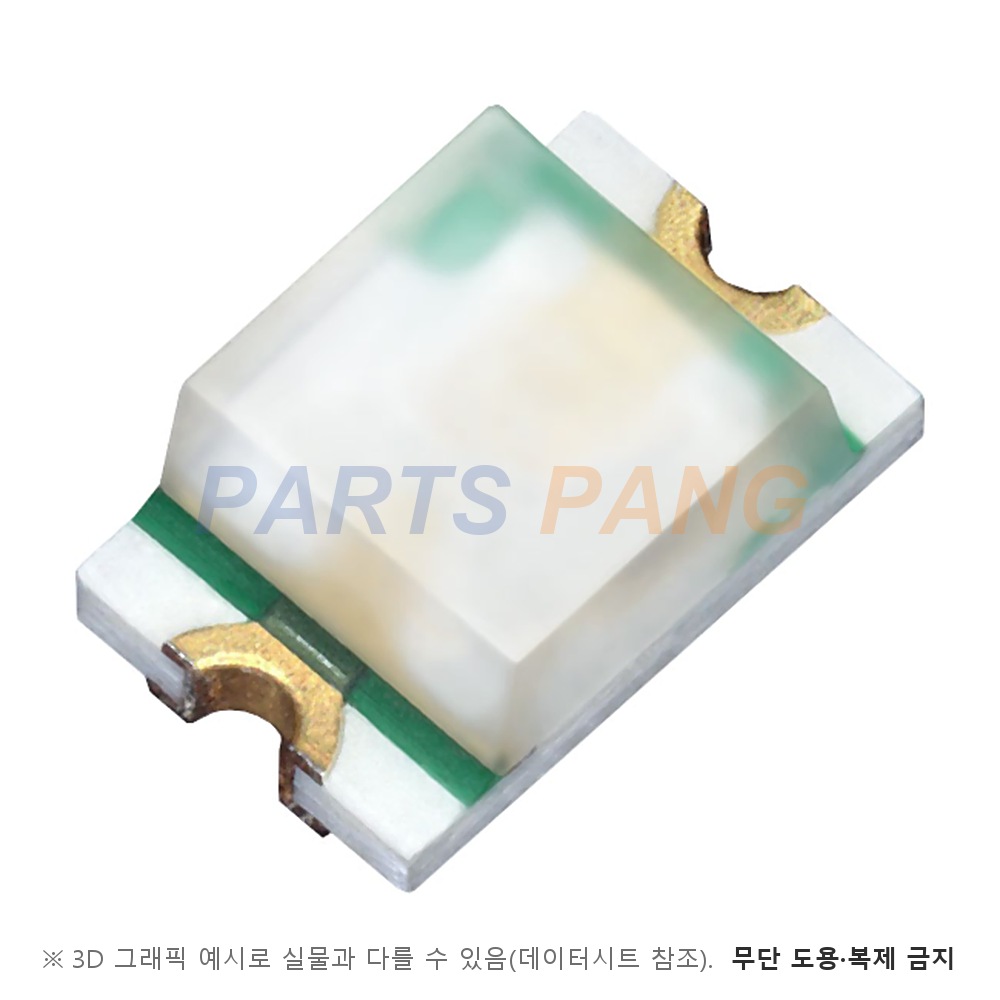

SML-H12V8TT86C 은 ROHM 의 2012 사이즈 차량용 적색 칩 LED (630nm 판) 입니다. AEC-Q101 인증 표기가 붙은 2012 외형 차량용 계열의 630nm 적색 품번입니다. 칩은 AlGaInP 이고 수지는 투명 무색입니다. 같은 계열 620nm 판보다 붉은빛이 짙은 대신 광도 표준값은 낮게 잡혀 있습니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

630nm (Typ)

IF 20mA 기준 표준값이고 범위는 625 ~ 635nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 16mcd · 표준 25mcd

IF 20mA 기준이다 · 같은 계열 620nm 적색 판보다 표준값이 낮다

순방향전압 VF

2.2V (Typ)

IF 20mA 기준 표준값이다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1KHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP

계열 전 품번이 같은 재질 칩을 쓴다

렌즈

투명 무색

품번의 수지 색 코드 T(Transparent Colorless)에 해당한다 · 수지 코드는 문서의 품번 체계표에서 확인한다

소비 전력은 54mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

2012

인치 코드는 0805 이고 몸통은 2.0mm × 1.25mm · 두께 0.8mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 3,000개씩 감겨 나온다

SML-H12x(C) 계열은 2012 외형에 적 · 주황 · 황 · 황록 · 녹색 판을 갖춘 차량용 계열입니다. 이 품번은 630nm 적색 판이라 경고 표시처럼 짙은 붉은색이 필요한 자리에 맞습니다. IPC/JEDEC J-STD-033 기준으로 방습 포장합니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
