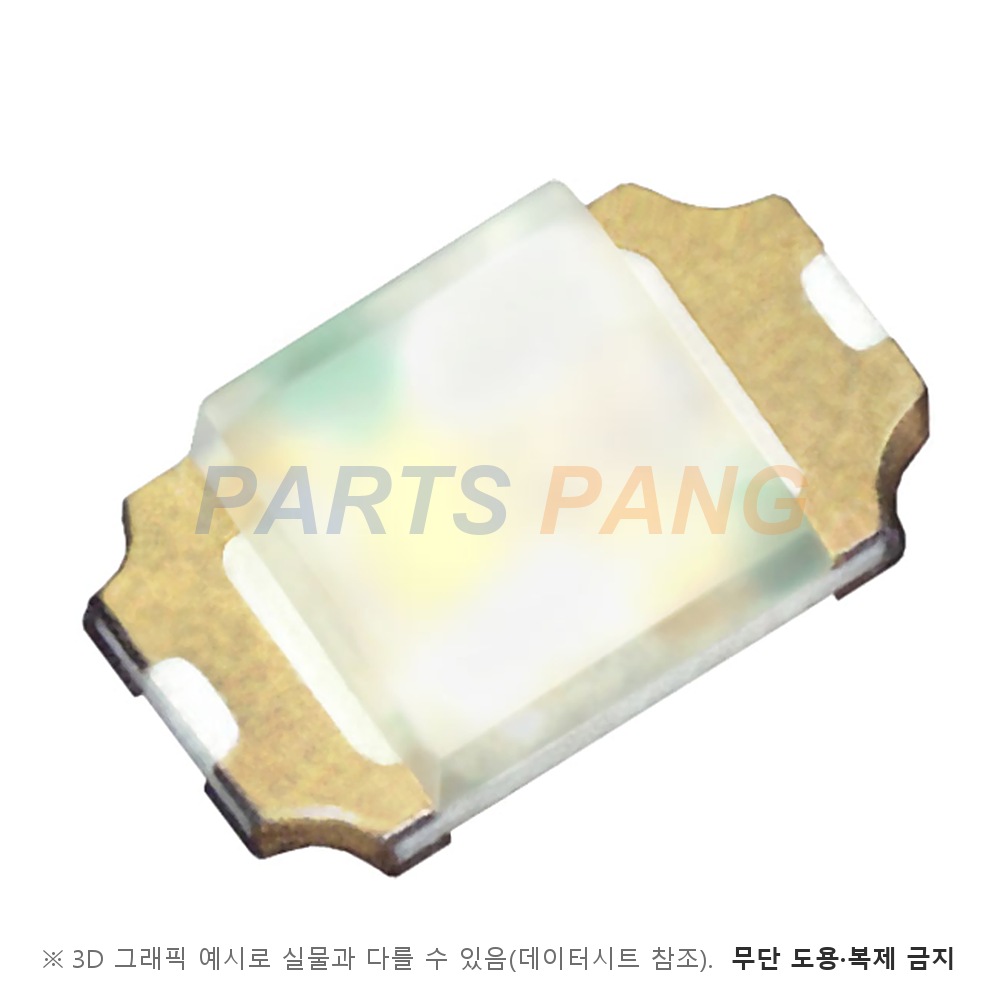

SML-P12MTT86R 은 ROHM 의 1006 사이즈 고휘도 황록색 칩 LED (특수 관리 기호 R 판) 입니다. 1.0mm × 0.6mm 초소형 PICOLED 계열의 고휘도형 황록색 품번에 특수 관리 기호 R 을 붙인 판입니다. 칩은 AlGaInP 이고 수지는 투명 무색입니다. 규격값은 기호가 없는 기본 품번과 같고 광도 순위는 지정돼 있지 않습니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

572nm (Typ)

IF 20mA 기준 표준값이고 범위는 569 ~ 575nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 10mcd · 표준 25mcd

IF 20mA 기준 계열 규격값이다 · 광도 순위를 붙이지 않아 여러 순위가 섞일 수 있다

순방향전압 VF

2.2V (Typ)

IF 20mA 기준 표준값이다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP

계열 전 품번이 같은 재질 칩을 쓴다

렌즈

투명 무색

품번의 수지 색 코드 T(Transparent Colorless)에 해당한다 · 수지 코드는 문서의 품번 체계표에서 확인한다

소비 전력은 54mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1006

인치 코드는 0402 이고 몸통은 1.0mm × 0.6mm · 두께 0.2mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 5,000개씩 감겨 나온다

PICOLED 계열은 1.0mm × 0.6mm · 두께 0.2mm 초소형 외형에 적 · 주황 · 황 · 황록 · 녹색 판을 두루 갖춥니다. 품번 체계표에서 테이핑 코드 뒤 기호는 특수 관리 기호와 광도 순위로 나뉘어 붙습니다. 이 품번은 572nm 황록 판에 특수 관리 기호 R 을 붙인 판입니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
