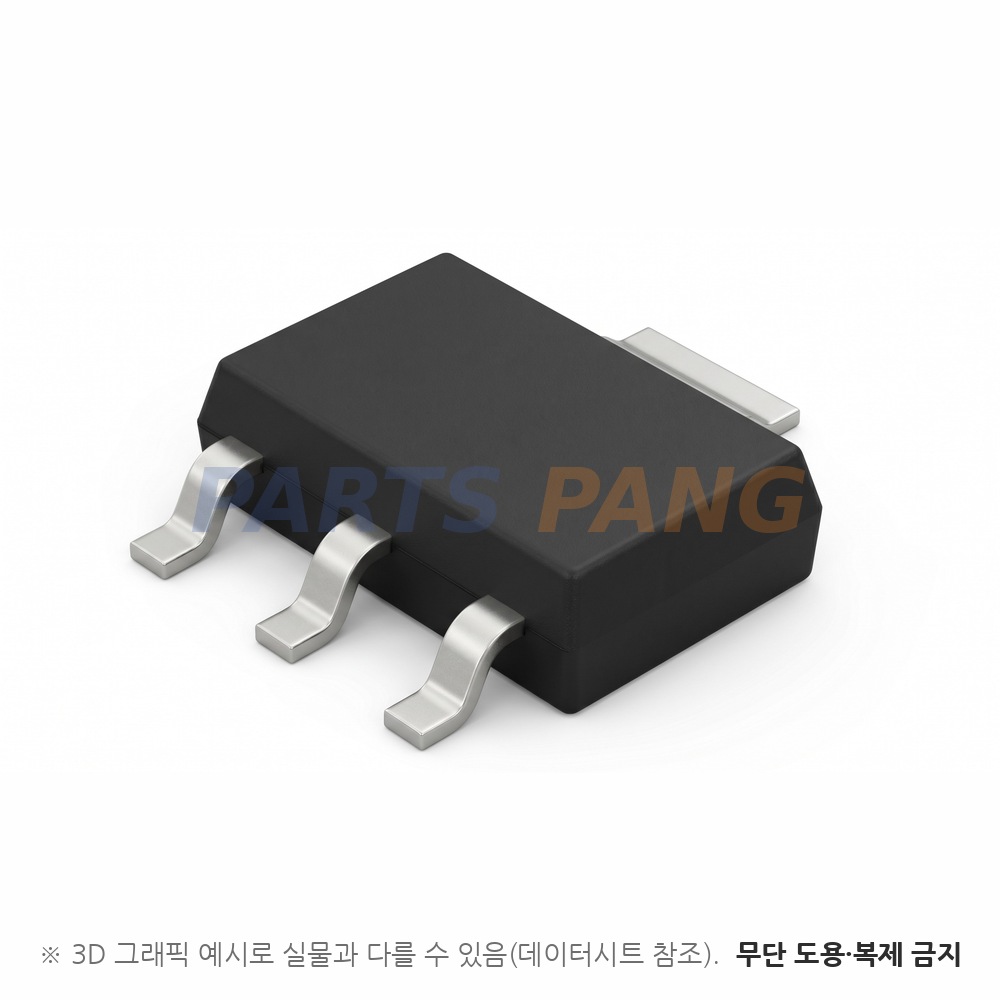

ZXMP6A17GTA 은 Diodes Incorporated 의 SOT223 전력용 P채널 MOSFET 입니다. -60V P채널이며 모터 제어·무정전 전원용으로 방열 탭이 있는 SOT223 외형에 -10V 구동 125mΩ 최대 온저항을 담은 MOSFET 입니다. SOT223 외형에 표면실장 방식이며 포장은 릴 1,000개(테이프&릴) 입니다.

채널 형식

P채널 증가형

단일 P채널 · 게이트 구동 부담이 작고 -10V · -4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

-60V

ID -250µA · VGS 0V 조건 항복 전압 최소값이며 드레인 누설은 VDS -60V 에서 -0.5µA 이하다

연속 드레인 전류 (ID)

-3.0A

TA 25℃ · VGS 10V · 25×25×1.6mm FR4 단면 1온스 고피복 동박 · 정지 공기 정상 상태 조건이다 · 같은 기판 t ≤ 10초 측정에서는 -4.3A(TA 70℃ -3.5A) 이고 펄스는 -13.7A 다

온저항 RDS(on)

125mΩ 최대

VGS -10V · ID -2.2A 조건 최대값이며 표준 96mΩ 이다 · VGS -4.5V · ID -1.8A 조건은 최대 190mΩ · 표준 120mΩ 이다

게이트 구동

총 게이트 전하 17.7nC

VDS -30V · VGS -10V · ID -2.2A 조건 표준값이며 -4.5V 구동 기준 9.0nC · 게이트-소스 전하 1.6nC · 게이트-드레인 전하 4.4nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 게이트 누설은 VGS 20V 에서 100nA 이하다

VGS(th)

최소 -1.0V

ID -250µA · VDS 와 VGS 를 묶은 조건이며 Min 열 -1.0V 만 있고 Max 는 규정돼 있지 않다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-60V

게이트-소스 전압 ±20V펄스 드레인 전류 -13.7A총 소비 전력 2.0W접합·보관 온도 -55 ~ +150℃소비 전력 2.0W · 열저항 62.5℃/W 는 25×25×1.6mm FR4 단면 1온스 고피복 동박 정지 공기 정상 상태 조건이고 같은 기판 t ≤ 10초 측정에서는 3.9W · 32.0℃/W 다 · 온도 보정 계수는 각각 16mW/℃ · 31mW/℃ · 접합-솔더링점(드레인 리드 끝) 열저항은 9.8℃/W 이며 바디 다이오드 연속 -4.3A · 펄스 -13.7A 다

패키지

SOT223

Type DN 외형이며 무게 0.112g · 마킹 ZXMP6A17 다 · 자동차 준수판은 별도 데이터시트(ZXMP6A17GQ)로 안내돼 있다

실장

표면실장

포장은 릴 1,000개(테이프&릴)

입력 용량 637pF · 출력 용량 70.0pF · 귀환 용량 53.0pF(VDS -30V · 1MHz) 이며 스위칭은 VDD -30V · VGS -10V · ID -1A · RG 6.0Ω 조건에서 턴온 지연 2.6ns · 상승 3.4ns · 턴오프 지연 26.2ns · 하강 11.3ns 다. 순방향 전달 컨덕턴스는 4.7S 이고 온저항은 펄스 폭 300µs · 듀티 2% 이하 조건 측정값이다.
