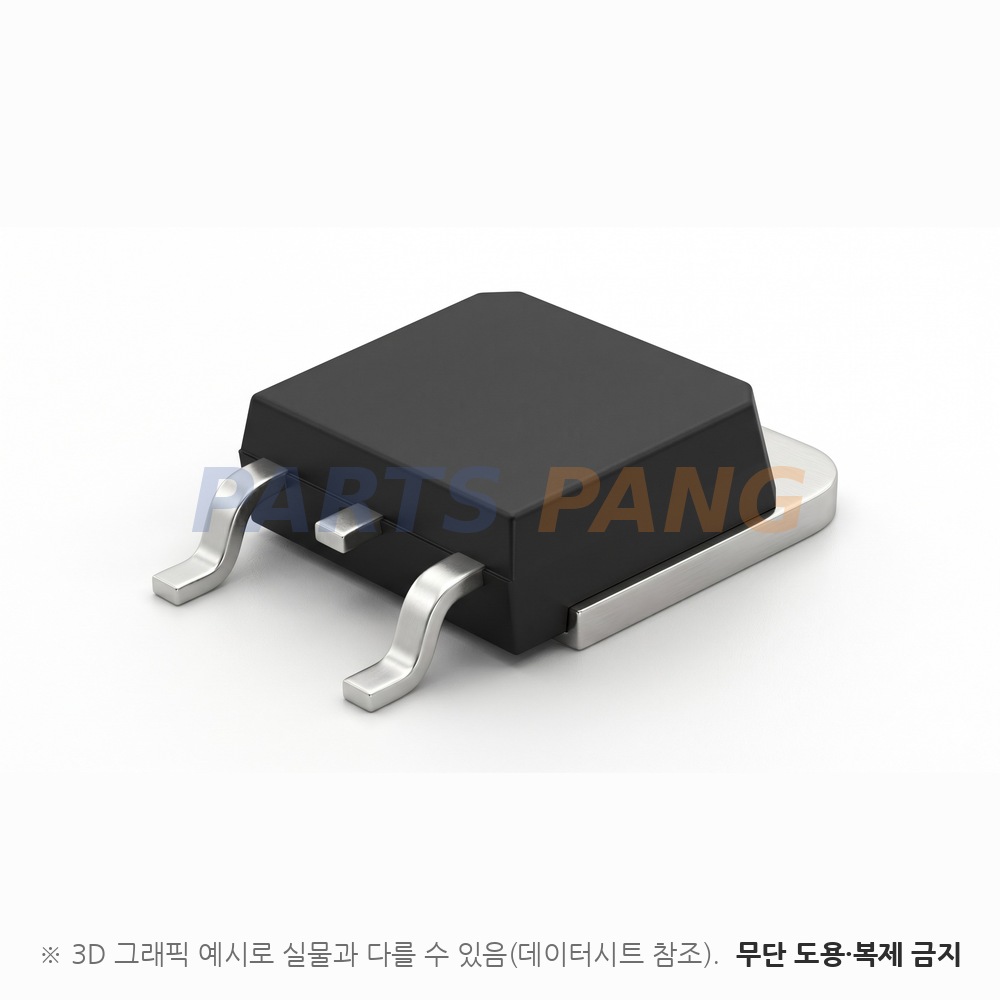

ZXMP10A18KTC 은 Diodes Incorporated 의 TO252 고내압 P채널 MOSFET 입니다. -100V P채널이며 모터 제어용으로 방열 탭이 있는 TO252 외형에 -10V 구동 150mΩ 최대 온저항을 담은 MOSFET 입니다. TO252 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형

단일 P채널 · 문서에 AEC-Q101 기준 인정 문구가 있고 -10V · -6V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

-100V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -100V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-3.8A

TA 25℃ · 50×50×1.6mm FR4 단면 2온스 고피복 동박 · 정지 공기 조건이다 · FR4 기판 t ≤ 10초 측정에서는 -5.9A(TA 70℃ -4.7A) 이고 펄스는 -21.1A 다

온저항 RDS(on)

150mΩ 최대

VGS -10V · ID -2.8A 조건 최대값이며 VGS -6V · ID -2.4A 조건에서는 최대 190mΩ 이다

게이트 구동

총 게이트 전하 26.9nC

VDS -50V · VGS -10V · ID -2.8A 조건 표준값이며 게이트-소스 전하 3.9nC · 게이트-드레인 전하 10.2nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

-2 ~ -4V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-100V

게이트-소스 전압 ±20V펄스 드레인 전류 -21.1A총 소비 전력 4.3W접합·보관 온도 -55 ~ +150℃소비 전력 4.3W · 열저항 29℃/W 는 50×50mm FR4 단면 2온스 고피복 동박 정지 공기 조건이고 25×25mm 1온스 동박에서는 2.17W · 57.6℃/W · FR4 기판 t ≤ 10초 측정에서는 10.2W · 12.3℃/W 다 · 온도 보정 계수는 각각 34.4mW/℃ · 17.4mW/℃ · 81.3mW/℃ 이며 바디 다이오드 연속 -10A · 펄스 -21.1A 다

패키지

TO252

방열 탭이 있는 표준 TO252 외형이며 무게 0.315g · 마킹 ZXMP10A18 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 1055pF · 출력 용량 90pF · 귀환 용량 76pF(VDS -50V · 1MHz) 이며 스위칭은 VDS -50V · VGS -10V · ID -1A · RG 6Ω 조건에서 턴온 지연 4.9ns · 상승 6.8ns · 턴오프 지연 33.9ns · 하강 17.9ns 다. 순방향 전달 컨덕턴스는 6S · 바디 다이오드 순방향 전압은 표준 -0.85V · 최대 -0.95V 이고 역회복 시간은 49ns · 역회복 전하 107nC 다.
