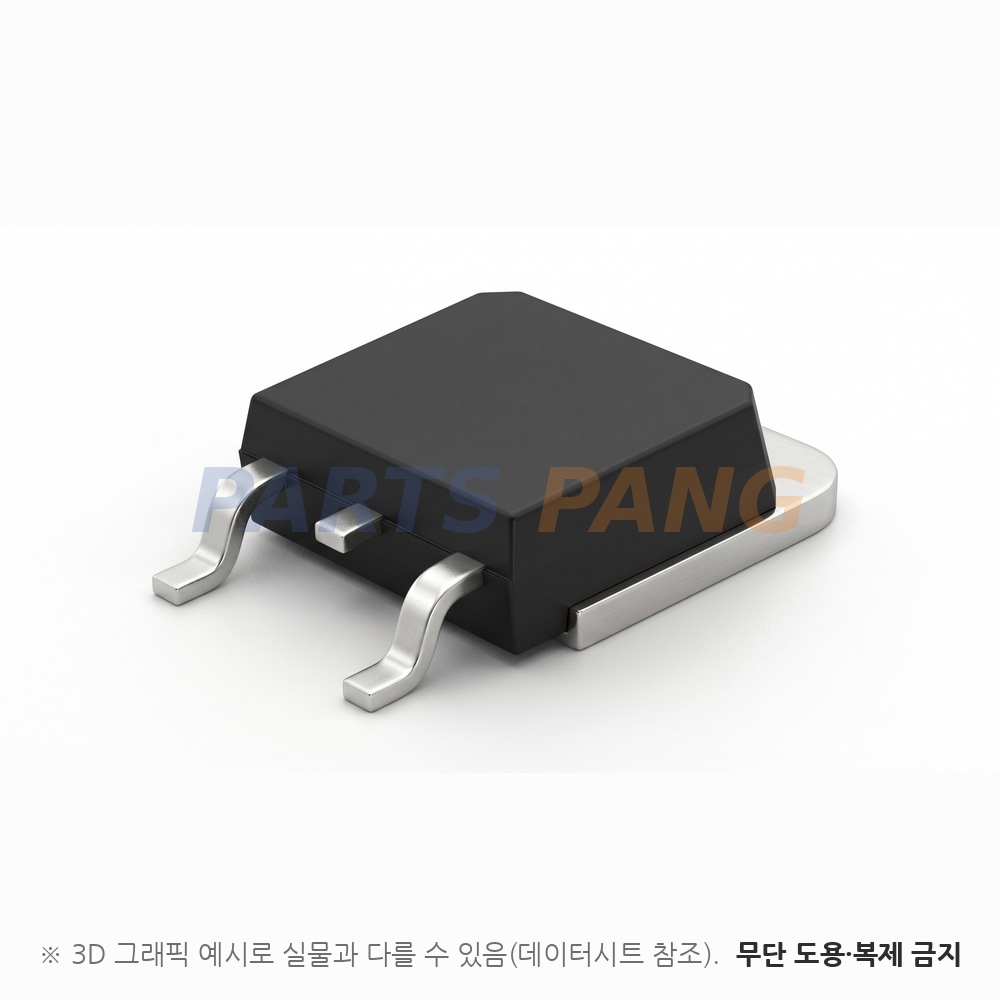

ZXMP6A18KTC 은 Diodes Incorporated 의 TO252 전력용 P채널 MOSFET 입니다. -60V P채널이며 차단 스위치·모터 제어용으로 방열 탭이 있는 TO252 외형에 -10V 구동 55mΩ 최대 온저항을 담은 MOSFET 입니다. TO252 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형

단일 P채널 · -10V · -4.5V 두 구동 조건의 온저항이 규정돼 있고 애벌런치 정격도 함께 준다

드레인-소스 전압 (VDSS)

-60V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -60V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-6.8A

TA 25℃ · VGS -10V · 50×50×1.6mm FR-4 단면 2온스 고피복 동박 · 정지 공기 조건이다 · FR-4 기판 t ≤ 10초 측정에서는 -10.4A(TA 70℃ -8.3A) 이고 펄스는 -37.5A(10µs · 듀티 1%) 다

온저항 RDS(on)

55mΩ 최대

VGS -10V · ID -3.5A 조건 최대값이며 표준 44mΩ 이다 · VGS -4.5V · ID -2.9A 조건은 최대 80mΩ · 표준 59mΩ 이다

게이트 구동

총 게이트 전하 44nC

VGS -10V · VDS -30V · ID -3.5A 조건 표준값이며 -5V 구동 기준 23nC · 게이트-소스 전하 3.9nC · 게이트-드레인 전하 9.8nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

최소 -1.0V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이며 Min 열 -1.0V 만 있고 Max 는 규정돼 있지 않다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-60V

게이트-소스 전압 ±20V펄스 드레인 전류 -37.5A총 소비 전력 4.3W접합·보관 온도 -55 ~ +150℃소비 전력 4.3W · 열저항 29℃/W 는 50×50mm FR-4 단면 2온스 고피복 동박 정지 공기 조건이고 25×25mm 1온스 동박에서는 2.15W · 58℃/W · FR-4 기판 t ≤ 10초 측정에서는 10.1W · 12.3℃/W 다 · 바디 다이오드 연속 -10.4A · 펄스 -37.5A · 애벌런치 0.1mH 조건 -36A · 65mJ 다

패키지

TO252

방열 탭이 있는 표준 TO252 외형이며 무게 0.33g · 마킹 ZXMP6A18 다 · 차량 준수판은 접미 Q 품번으로 안내돼 있다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 1580pF · 출력 용량 160pF · 귀환 용량 140pF(VDS -30V · 1MHz) 이며 스위칭은 VGS -10V · VDD -30V · Rg 6Ω · ID -1A 조건에서 턴온 지연 4.6ns · 상승 5.8ns · 턴오프 지연 55ns · 하강 23ns 다. 순방향 전달 컨덕턴스는 8.7S · 바디 다이오드 순방향 전압은 표준 -0.85V · 최대 -0.95V 이고 역회복 시간은 37ns · 역회복 전하 56nC 다.
