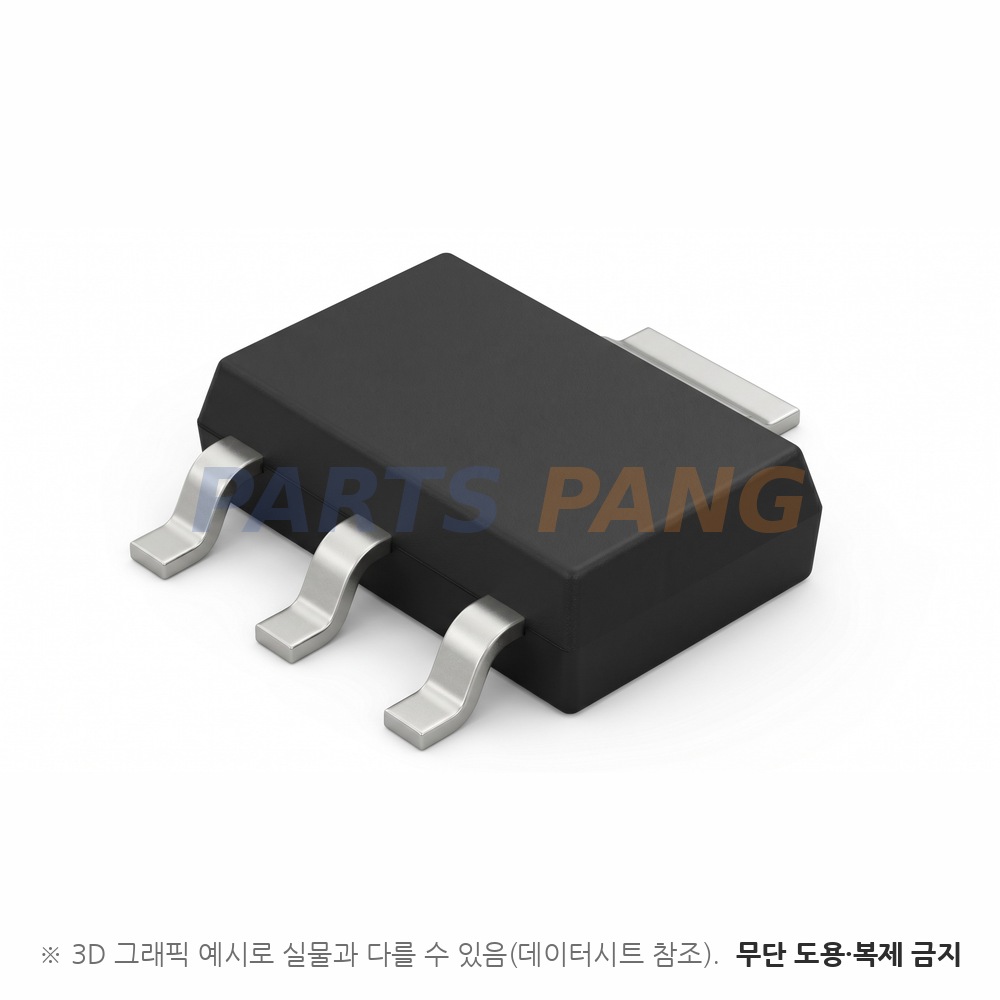

ZXMS6005DGQTA 은 Diodes Incorporated 의 SOT223 자기보호형 N채널 MOSFET 입니다. 60V 2.0A 급 N채널 자기보호형 로우사이드 스위치이며 단락·과전압·과열 보호와 로직 입력을 함께 담은 MOSFET 입니다. SOT223 외형에 표면실장 방식이며 포장은 릴 1,000개(7인치 릴 · 12mm 테이프) 입니다.

채널 형식

N채널 증가형

단일 N채널 자기보호형 · 3.3V · 5V 로직 입력으로 직접 구동되며 단락 보호와 자동 재기동이 들어 있다

드레인-소스 전압 (VDSS)

60V

연속 드레인-소스 전압 정격이며 능동 클램프 전압은 ID 10mA 조건에서 60 ~ 70V · 표준 65V 다

연속 드레인 전류 (ID)

2.0A

VIN 5V · TA 25℃ · 50×50mm 단면 2온스 동박 FR-4 · 정지 공기 조건 최소값이며 VIN 3V 에서는 1.9A 다 · 15×15mm 1온스 동박 기준은 VIN 5V 1.6A · VIN 3V 1.4A 이고 펄스는 VIN 5V 6A · VIN 3.3V 5A 다

온저항 RDS(on)

200mΩ 최대

VIN 5V · ID 1A 조건 최대값이며 표준 150mΩ 이다 · VIN 3V · ID 1A 조건은 최대 250mΩ · 표준 170mΩ 이다

게이트 구동

3.3V · 5V 로직 입력 구동

게이트 대신 로직 입력 단자로 구동되며 입력 전류는 VIN 5V 에서 최대 200µA · VIN 3V 에서 최대 100µA 다

게이트-소스 전압 (VGS)

-0.5 ~ +6V

연속 입력 전압 절대 최대 정격이며 -0.2V 이상 6V 이하 구간에서는 입력 전류 제한이 없다

VGS(th)

0.7 ~ 1.5V

ID 1mA 조건 입력 문턱 전압이며 표준값은 1.2V 다 · 켜짐 보증은 권장 입력 하이 3 ~ 5.5V 다

드레인-소스 전압

60V

게이트-소스 전압 -0.5 ~ +6V펄스 드레인 전류 6A총 소비 전력 3.0W접합 동작 온도 -40 ~ +150℃소비 전력 3.0W · 열저항 42℃/W 는 50×50mm 단면 2온스 동박 정지 공기 조건이고 15×15mm 1온스 동박에서는 1.3W · 96℃/W 다 · 접합-드레인·소스 핀 실장면 열저항 12℃/W · 권장 동작 주위 온도 -40 ~ +125℃ · 보관 온도 -55 ~ +150℃ · 클램핑 에너지 490mJ · 정전기 내성은 인체 모델 4000V · 소자 충전 모델 1000V 다

패키지

SOT223

Type DN 외형이며 무게 0.112g · 마킹 ZXMS6005D 다

실장

표면실장

포장은 릴 1,000개(7인치 릴 · 12mm 테이프)

스위칭은 VDD 12V · ID 1A · 구동 5V 조건에서 턴온 지연 6µs · 상승 14µs · 턴오프 지연 34µs · 하강 19µs 다. 단락 보호 기준 드레인-소스 전압은 24V 이고 전류 제한은 VIN 5V 에서 3.3 ~ 7A · VIN 3V 에서 2.2 ~ 5A 다. 과열 차단은 접합 온도 150 ~ 175℃ 에서 동작하고 복귀 이력은 10℃ 이며 바디 다이오드 연속 전류는 2.5A · 펄스는 10A 다.
