ZXMS81045SPQ-13 은 Diodes Incorporated 의 차량용 단일 채널 하이사이드 전원 스위치 입니다. 부하 전류에 비례하는 감지 출력과 고장 신호를 갖춘 하이사이드 스위치입니다. 입력 전압 범위는 5~28V 이고 동작 온도 범위는 -40~+150℃ 입니다. 차량 전장의 저항성 부하와 유도성 부하와 용량성 부하 구동에 쓰입니다. SO-8EP 외형에 표면실장 방식이며 포장은 13인치 릴 2,500개 단위 입니다.

제어 방식

전류 감지 출력 내장 하이사이드 스위치

수직 구조 N채널 전력 MOSFET 과 보호 회로를 담았고 하이 활성 로직 입력으로 켜고 끕니다부하 전류에 비례하는 감지 출력과 규정된 고장 신호를 함께 내보냅니다

입력 전압 범위

8~18V

정상 기능과 보호 기준 공칭 범위이며 확장 범위 5~28V 에서는 부하에 따라 보호가 약해질 수 있다고 문서가 밝힙니다입력 4.5V 드레인 소스 전압 0.5V 미만 조건에서는 대표 13.5V 기준으로 규정됩니다

출력 전류

공칭 4A

공칭 부하 전류이며 전압과 온도에 따라 전류 제한이 함께 움직입니다전류 제한의 최소값은 25A 로 규정되어 돌입 전류가 큰 부하도 받아 낼 수 있습니다

온저항 RON

최대 90mΩ

접합부 온도 150℃ 기준 최대 온저항이며 공급 전압과 접합부 온도에 따라 달라집니다온저항이 곧 도통 손실이라 쓰실 온도 조건의 값으로 발열을 계산하십시오

대기 전류

최대 0.5µA

접합부 온도 25℃ 기준 차단 상태 최대 대기 전류입니다접합 150℃ 에서는 대표 3.5µA 이고 동작 중 GND 전류는 대표 2mA · 최대 6mA 입니다

동작 온도

-40~+150℃

동작 접합부 온도 범위이며 문서가 주위 온도 범위를 따로 규정하지 않습니다전압과 온도에 따라 달라지는 전류 제한과 과열 보호와 개방 부하 검출이 들어 있습니다

공급 전압 (VS) 절대 최대

-0.3~28V

역전압

16V (t<2분, RL≥4Ω)

로드 덤프

41V

IN·DEN 핀

-0.3~6V

소비 전력

1.6W (주위 85℃, 접합 150℃ 미만)

보관 온도

-55~+150℃

ESD

HBM ±2kV (전 핀)

패키지

SO-8EP

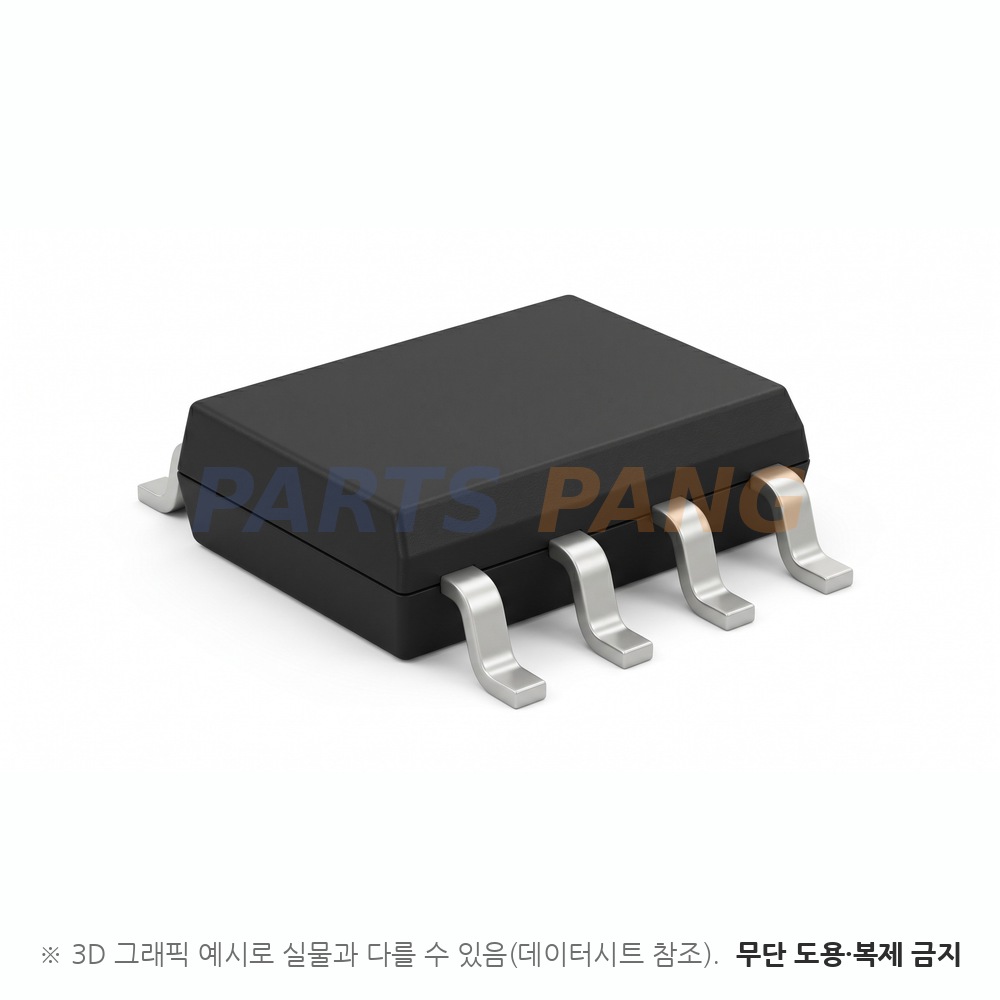

8핀 표면실장 외형이며 바닥에 방열 패드가 드러난 판입니다

실장

표면실장

포장은 13인치 릴 2,500개 단위

차량용 회로에 맞춰 만들어진 하이사이드 전원 스위치이며 저항성과 유도성과 용량성 부하를 모두 받습니다. 개방 부하 검출과 과열 보호가 들어 있고 3.3V 와 5V 로직 준위로 바로 구동하실 수 있으며 접합부 온도 150℃ 기준 최대 온저항은 90mΩ 입니다. 전류 제한의 최소값은 25A 이고 전체 소비 전력은 주위 온도 85℃ 조건에서 1.6W 로 규정됩니다.
