ZXMS6005DN8-13 은 Diodes Incorporated 의 60V 2채널 자기 보호형 로우사이드 스위치 입니다. 보호 회로를 담은 로우사이드 MOSFET 두 개를 한 외형에 넣었습니다. 입력 전압 범위는 0~5.5V 이고 동작 온도 범위는 -40~+125℃ 입니다. 범용 로우사이드 스위치와 유도성 부하 구동에 쓰입니다. SO-8 외형에 표면실장 방식이며 포장은 13인치 릴 2,500개 단위 입니다.

제어 방식

로직 레벨 입력 자기 보호형 로우사이드 스위치

로직 레벨 입력으로 켜고 끄며 과전류와 단락과 과열 보호가 소자 안에 들어 있습니다단락과 과열 보호는 자동 재기동형이고 과전압은 능동 클램프로 막습니다

입력 전압 범위

0~5.5V

제어 입력 핀의 전압 범위이며 로직 레벨 신호로 바로 구동하실 수 있습니다부하 전원은 권장 0~16V 이고 드레인 클램프 전압은 60~70V 입니다

출력 전류

연속 1.6A

입력 5V · 주위 25℃ · 최소 권장 패드 기준이며 1인치 동판에서는 1.8A 입니다입력 3V 에서는 최소 패드 1.4A · 1인치 동판 1.7A 입니다

온저항 RON

150mΩ 대표

입력 5V 드레인 전류 1A 기준 온저항이며 최대는 200mΩ 입니다온저항이 곧 도통 손실이라 이 값으로 발열과 접합부 온도를 계산하십시오

동작 온도

-40~+125℃

권장 동작 주위 온도 범위이며 동작 접합부 온도는 -40℃ 부터 +150℃ 까지입니다전류 제한은 입력 5V 기준 최소 3.3A · 대표 7A 이고 입력 3V 에서는 최소 2.2A · 대표 5A 입니다

드레인-소스 전압

60V

단락 보호 드레인 전압

16V

입력 핀 (VIN)

-0.5~+6V

펄스 드레인 전류

6A (VIN 5V)

단일 펄스 유도 에너지

120mJ

접합 온도

-40~+150℃

보관 온도

-55~+150℃

ESD

HBM 4,000V · CDM 1,000V

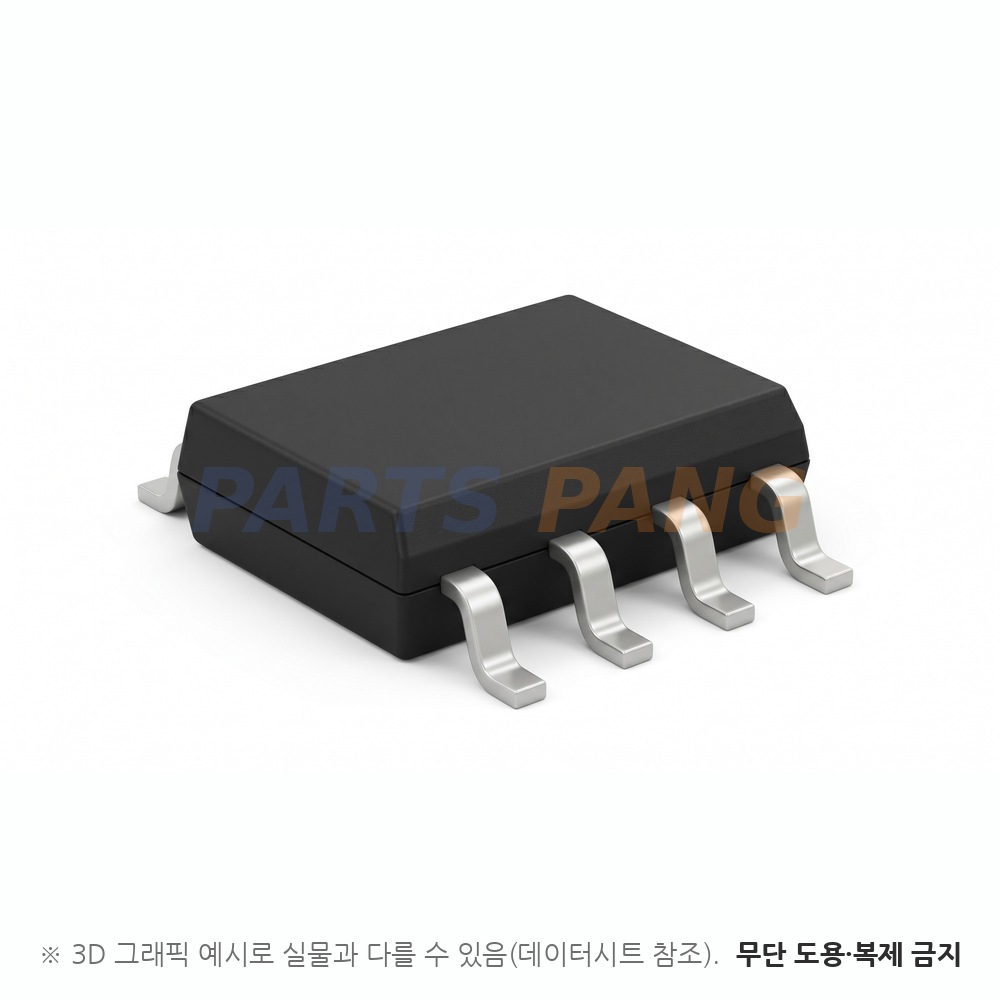

패키지

SO-8

8핀 표면실장 외형이며 두 채널이 한 외형에 들어갑니다

실장

표면실장

포장은 13인치 릴 2,500개 단위

보호 회로를 담은 로우사이드 MOSFET 두 개를 한 외형에 넣은 판이며 로직 레벨 입력으로 바로 구동하실 수 있습니다. 과전류와 단락과 과열 보호가 모두 자동 재기동형이고 능동 클램프로 과전압도 막으며 정전기 보호도 들어 있습니다. 전류 제한은 입력 5V 기준 3.3A 부터 7A 까지이고 켜짐 지연은 대표 6µs · 상승 시간은 대표 14µs 로 규정됩니다.
