ZXGD3101N8TC 은 Diodes Incorporated 의 이상적 다이오드용 MOSFET 게이트 드라이버 입니다. MOSFET 을 이상적 다이오드처럼 몰아 정류 손실을 줄이는 드라이버입니다. 입력 전압 범위는 5~15V 이고 동작 온도 범위는 -40~+150℃ 입니다. 임계 도통 모드와 연속 모드 전원의 동기 정류 회로에 쓰입니다. SO-8 외형에 표면실장 방식이며 포장은 13인치 릴 2500개 단위 입니다.

제어 방식

역전압 검출 겸 대전류 게이트 구동

드레인과 소스 사이 역방향 전압 강하를 읽어 그에 비례하는 전압을 게이트에 실어 줍니다전류가 줄어들면 빠르게 꺼 역전류가 흐르는 구간을 최소로 줄입니다

입력 전압 범위

5~15V

문서가 특징으로 밝히는 공급 전압 범위이며 절대 최대 공급 전압은 15V 입니다게이트 출력 전압은 -3V 부터 공급 전압에 3V 를 더한 값까지로 규정됩니다끄는 쪽 전파 지연은 15ns · 끄는 데 걸리는 시간은 20ns 로 규정됩니다

동작 전류

3mA 대표

VCC 10V · 드레인 전압 -200mV 이하 조건이며 드레인 전압 0V 이상에서는 대표 8mA 입니다

동작 온도

-40~+150℃

동작 접합부 온도 범위이며 문서가 주위 온도 범위를 따로 규정하지 않습니다

VCC 절대 최대

15V

드레인 핀 (VD)

-3~180V

게이트 출력

-3V~VCC+3V

피크 구동 전류

소스 4A · 싱크 7A

소비 전력

490mW (TA 25℃)

보관 온도

-50~+150℃

ESD

HBM 4,000V · MM 400V

열저항 θJA

255℃/W

1온스 동박 최소 면적 FR4 기판 · 무풍 조건

패키지

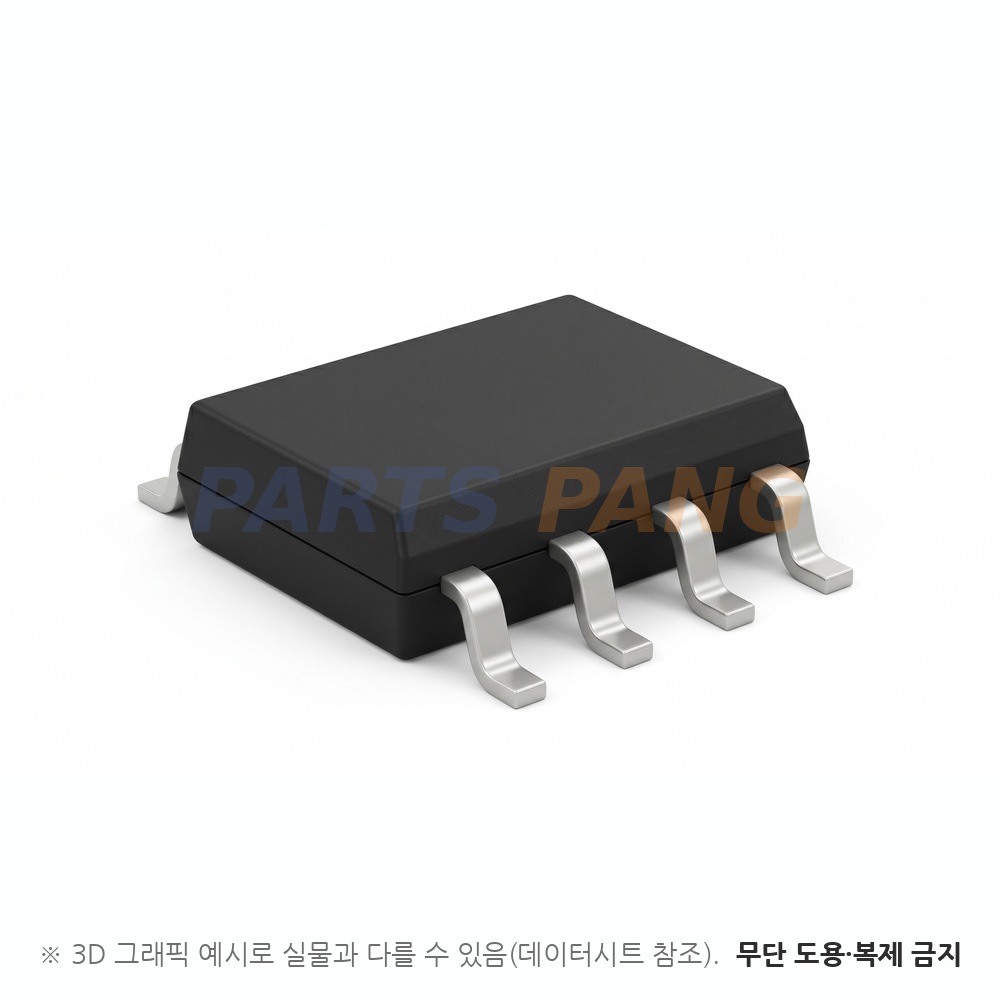

SO-8

8핀 표면실장 외형이며 기판 구리 면적으로 열을 빼는 표준 판입니다

실장

표면실장

포장은 13인치 릴 2500개 단위

정류 다이오드 자리에 MOSFET 을 넣어 도통 손실을 줄이는 용도의 드라이버이며 임계 도통 모드와 연속 모드 전원에 모두 쓰입니다. 절대 최대 공급 전압은 15V 이고 피크 출력은 소스 4A · 싱크 7A 이며 끄는 쪽 전파 지연은 15ns 로 규정됩니다. 게이트 출력 전압은 -3V 부터 공급 전압에 3V 를 더한 값까지 허용되고 열저항은 1온스 구리 최소 면적 기판에 무풍 조건으로 규정됩니다.
