ZABG4003JA16TC 은 Diodes Incorporated 의 4단 FET 저잡음 증폭기 바이어스 컨트롤러 입니다. 갈륨비소와 고이동도 트랜지스터 증폭기 네 단의 바이어스를 한 소자로 잡습니다. 입력 전압 범위는 2.1~5.5V 이고 동작 온도 범위는 -40~+105℃ 입니다. 위성 수신 저잡음 블록의 증폭단 바이어스 회로에 쓰입니다. U-QFN3030-16 외형에 표면실장 방식이며 포장은 13인치 릴 3,000개 단위 입니다.

제어 방식

4단 증폭기 드레인 게이트 바이어스 제어

증폭단마다 드레인 전압을 2.0V 로 잡고 전용 저항으로 정한 전류로 제한합니다게이트 구동은 음의 전압으로 나가며 -2.5V 보다 더 내려가지 않도록 제한됩니다

입력 전압 범위

2.1~5.5V

권장 동작 공급 전압 범위이며 낮은 공급으로도 동작하도록 설계되었습니다문서는 2.1~5.0V 공급을 기준으로 설계했고 10% 변동을 감안해 5.5V 까지 넓혔다고 밝힙니다

출력 전류

4~15mA

증폭단마다 전용 저항으로 드레인 전류를 정하고 단마다 전류 제한이 따로 걸립니다드레인 전류가 설정값을 넘으면 드레인 전압을 낮춰 전류가 더 흐르지 않게 합니다

공급 전류 (IDD)

0.95mA 대표

드레인 전류 0 조건 최대 2.0mA 이고 네 단을 10mA 로 설정하면 최대 45mA 입니다

동작 온도

-40~+105℃

권장 동작 주위 온도 범위입니다

VDD 절대 최대

-0.6~+6V

공급 전류 절대 최대

100mA

소비 전력

650mW

접합 온도

+135℃

보관 온도

-40~+150℃

패키지

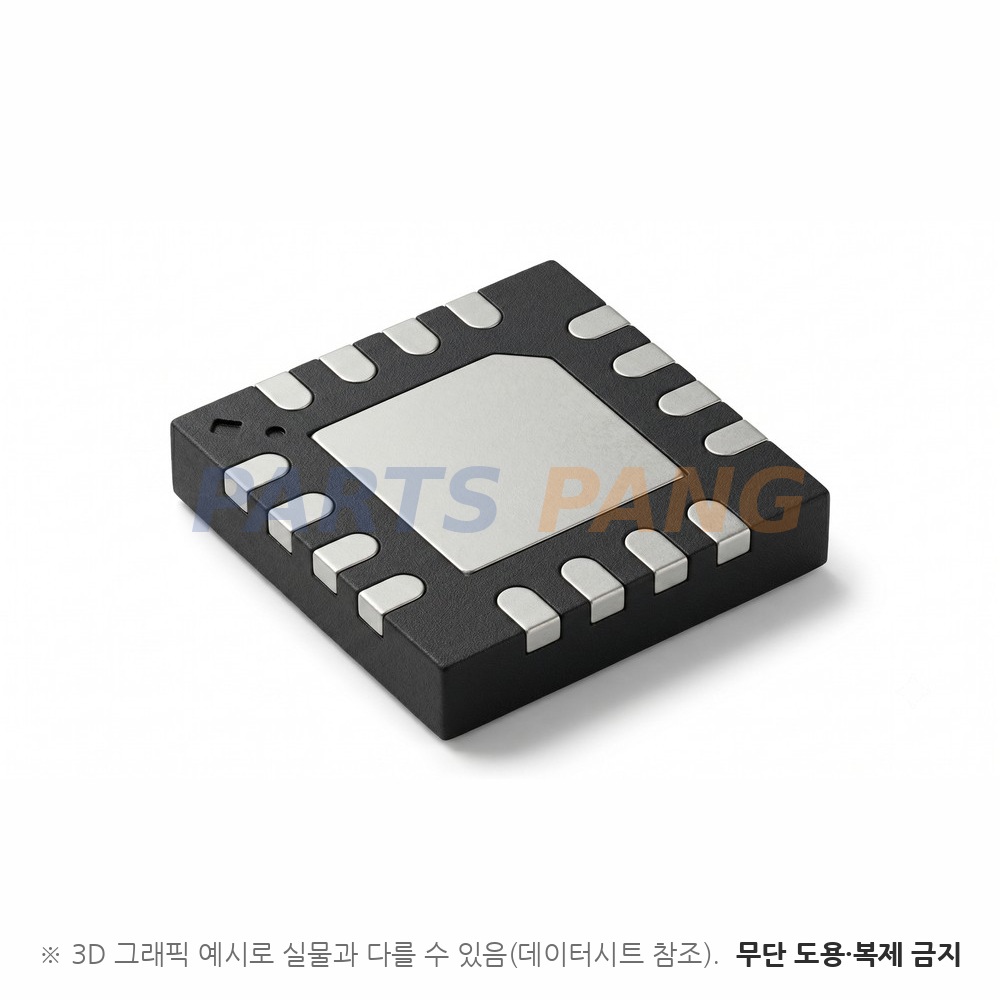

U-QFN3030-16

16핀 표면실장 외형이며 문서 표기는 U-QFN3030-16 B 형입니다

실장

표면실장

포장은 13인치 릴 3,000개 단위

위성 수신 저잡음 블록의 갈륨비소와 고이동도 트랜지스터 증폭기 바이어스를 겨냥한 판입니다. 증폭단 드레인 전압은 2.0V 로 잡히고 단마다 전용 저항으로 전류를 정하며 공급 전류의 절대 최대는 100mA 로 규정됩니다. 게이트 구동은 음의 전압으로 나가고 -2.5V 보다 더 내려가지 않도록 제한되며 단마다 전류 제한이 따로 걸립니다.
