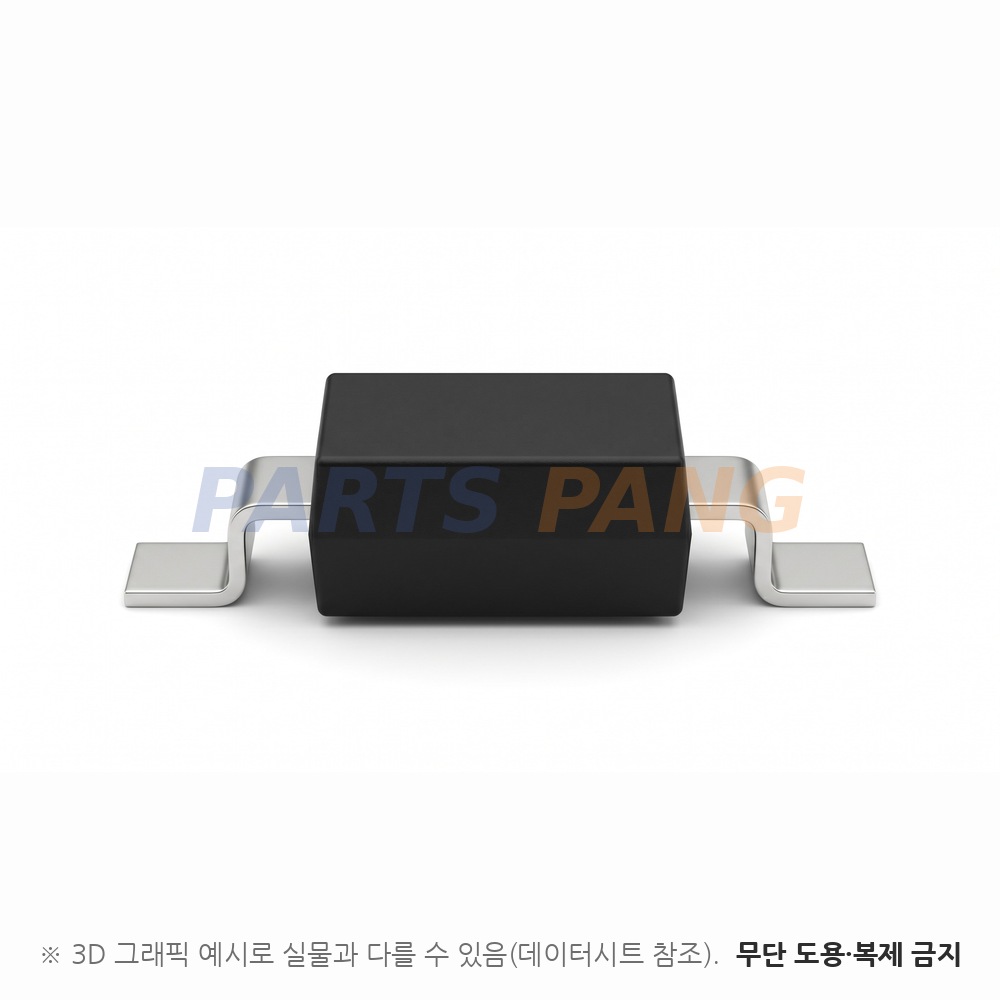

1N5711WS-7-F 은 Diodes Incorporated 의 고속 스위칭 쇼트키 배리어 다이오드 입니다. SOD-323 초소형 외형에 70V 내압과 1.0ns 역회복을 담았습니다. 순방향 전압은 1.00V 이고 전력 손실은 150mW 입니다. SOD-323 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

70V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 49V 입니다

평균 정류 전류 Io

15mA

문서는 평균 정류 전류 대신 최대 순방향 전류 IFM 을 규정합니다

순방향 전압 VF

1.00V

IF 15mA 기준 최대값이며 IF 1.0mA 에서는 0.41V 입니다

역회복 시간 trr

1.0ns

IF 와 IR 이 각각 5.0mA · Irr 은 IR 의 0.1배 · 부하 저항 100Ω 조건입니다

정션 온도 TJ

-55~+125℃

동작 온도 범위이며 보관 범위는 이보다 넓게 규정됩니다보관 온도 -55~+150℃ 로 따로 규정됩니다전력 손실 PD 150mW정션 대 주위 열저항 650℃/W 기준이며 서지 전류 정격은 문서에 없습니다

패키지

SOD-323

무게 약 0.004g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

역방향 항복 전압 V(BR)R 은 IR 10µA 에서 최소 70V 이고 역방향 누설 IR 은 VR 50V 에서 최대 200nA 입니다. 총 정전용량 CT 는 최대 2.0pF 이며 SOD-323 외형은 무게 약 0.004g 으로 기판 면적을 아낄 수 있습니다.
