상세 정보
개요

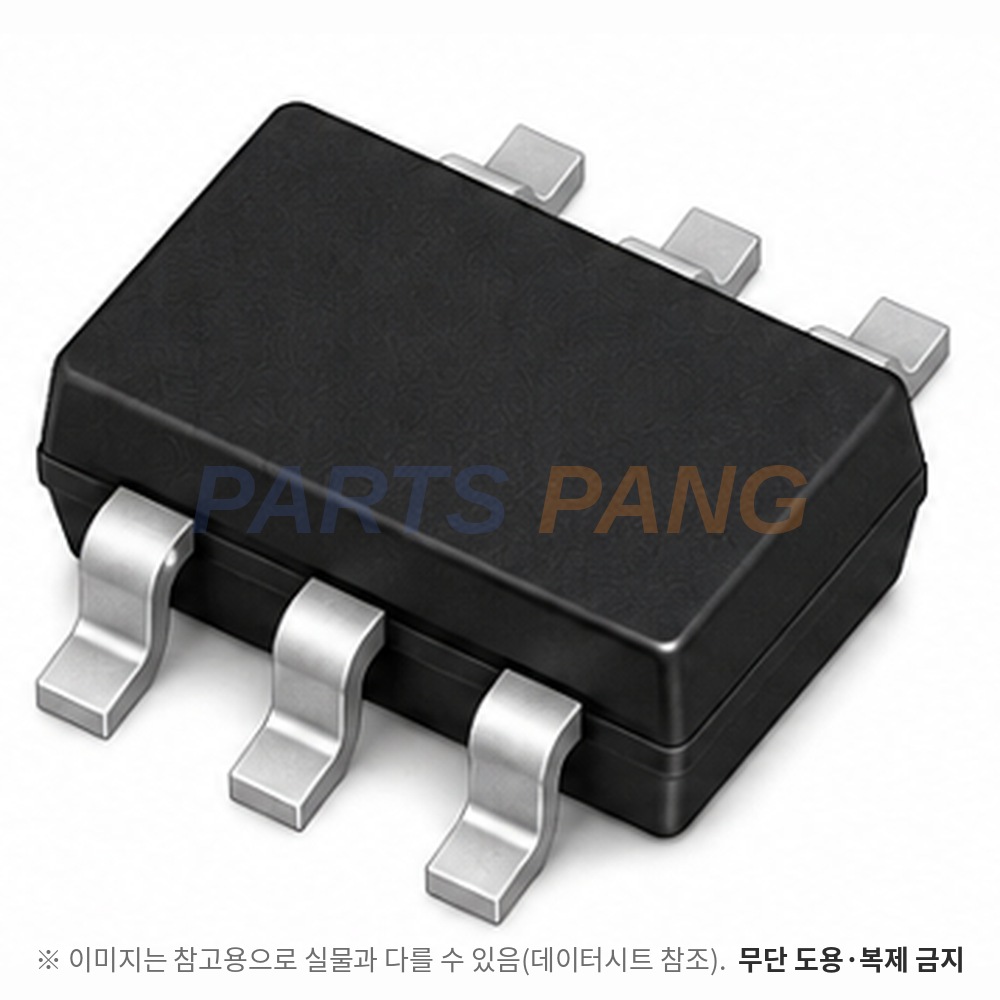

ZLLS2000TA 은 Diodes Incorporated 의 대전류 표면실장 쇼트키 배리어 다이오드 입니다. SOT-26 외형에 2.2A 연속 전류를 담은 초저손실 다이오드입니다. 순방향 전압은 540mV 이고 서지 순방향 전류는 36A 입니다. SOT-26 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.
전기 특성
- 역방향 전압 VR
- 40V
- 연속 역전압 VRRM 기준이며 반복 피크 순방향 전류 IFPK 는 3.55A 입니다
- 평균 정류 전류 Io
- 2.2A
- 문서는 평균 정류 전류 대신 연속 순방향 전류 IF 를 규정합니다
- 순방향 전압 VF
- 540mV
- IF 2A 기준 최대값이며 IF 500mA 에서 390mV · IF 3A 에서 600mV 입니다
- 역회복 시간 trr
- 6ns
- IF 500mA 에서 VR 5.5V 로 바꾸고 IR 50mA · 전류 기울기 500mA/ns 에서 측정한 대표값입니다
최대 정격
- 정션 온도 TJ
- +150℃
- 정션 온도 상한 단일 값으로 규정되며 하한은 따로 표기되지 않습니다보관 온도 -55~+150℃ 로 따로 규정됩니다서지 순방향 전류 36A100µs 이하 조건의 비반복 순방향 전류이며 10ms 이하에서는 12A 입니다
기계
- 패키지
- SOT-26
- 무게 약 0.016g 이며 제품 표시 코드는 LL20 입니다
- 실장
- 표면실장
- 포장은 3,000개 테이프앤릴
참고 (계열·주변장치)
역방향 전류 IR 은 VR 30V 에서 대표 10µA · 최대 40µA 이고 TA +85℃ 에서는 대표 0.6mA 입니다. 다이오드 정전용량 CD 는 f 1MHz · VR 30V 에서 대표 65pF 이며 같은 문서에 10,000개 릴 포장인 ZLLS2000TC 가 함께 실려 있습니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
순방향 전압 기준 조건을 확인하십시오
540mV 는 IF 2A 의 최대값이고 대표값은 461mV 입니다. 최대값은 IF 500mA 에서 390mV · IF 3A 에서 600mV 이며 펄스 폭 300µs · 듀티 2% 미만으로 측정합니다(Note 7).
작은 외형에 2.2A 를 담았습니다
단일 다이 연속 소비 전력은 1.1W 이고 5초 미만 조건에서는 1.71W 입니다. 정션 대 주위 열저항 113℃/W 는 25mm×25mm FR-4 1oz 고피복 동박 · 정지 공기 조건(Note 5)이고 73℃/W 는 5초 미만으로 잰 값(Note 6)입니다.
고온 강하 특성이 함께 규정됩니다
순방향 전압은 IF 2A · TA +100℃ 에서 대표 450mV 로 상온의 461mV 보다 낮습니다. 고온에서 도통 손실이 줄어드는 쇼트키 특성이 수치로 확인됩니다.
역회복 시간 측정 조건
역회복 시간 대표 6ns 는 IF 500mA 에서 VR 5.5V 로 전환하고 IR 50mA 에서 잰 값이며 dI/dt 500mA/ns · 소스 저항 6Ω · 부하 저항 10Ω 조건입니다. 차량용 부품은 별도 데이터시트의 ZLLS2000Q 로 나옵니다.
