상세 정보
개요

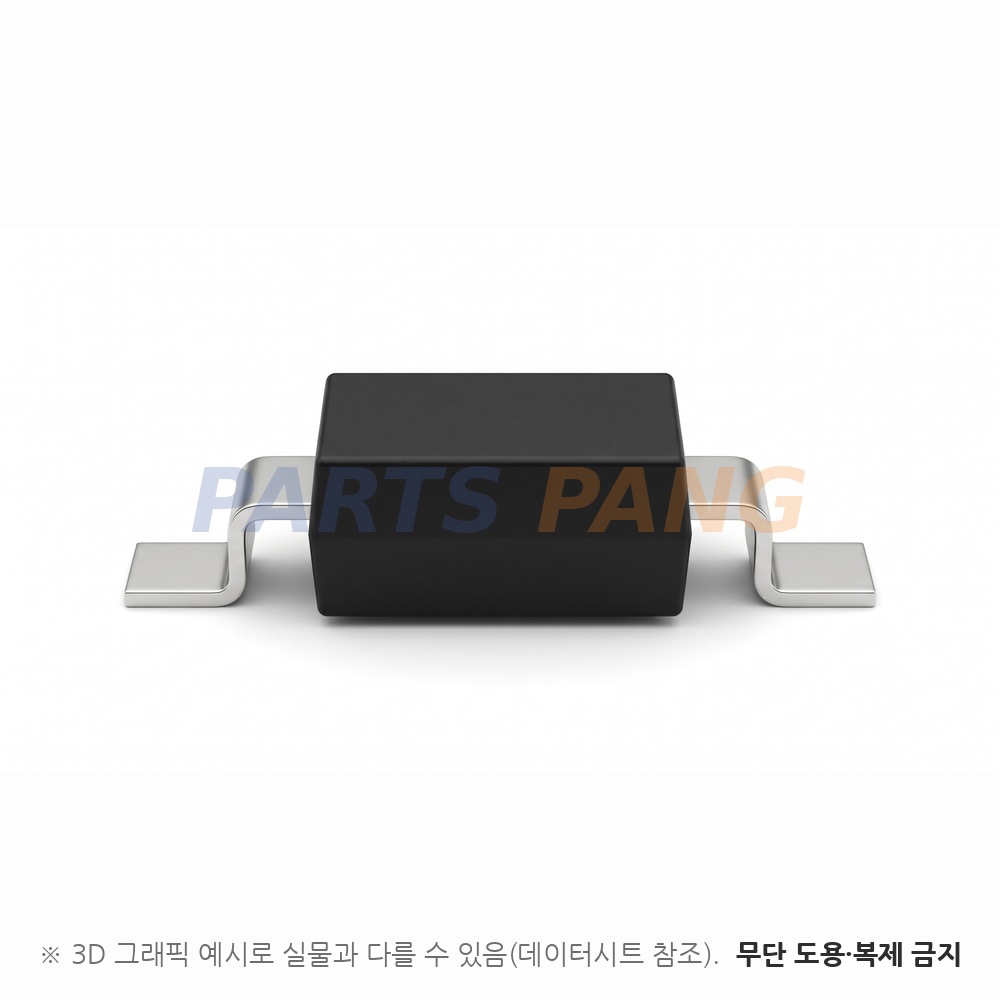

ZLLS400TA 은 Diodes Incorporated 의 표면실장 쇼트키 배리어 다이오드 입니다. SOD-323 외형에 0.52A 연속 전류를 담은 초저손실 다이오드입니다. 순방향 전압은 500mV 이고 서지 순방향 전류는 12A 입니다. SOD-323 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.
전기 특성
- 역방향 전압 VR
- 40V
- 연속 역전압 기준이며 최소 항복 전압도 IR 200µA 에서 40V · 대표 60V 입니다
- 평균 정류 전류 Io
- 0.52A
- 문서는 평균 정류 전류 대신 연속 순방향 전류 IF 를 규정하며 반복 피크 전류 IFPK 는 0.85A 입니다
- 순방향 전압 VF
- 500mV
- IF 400mA 기준 최대값이며 IF 50mA 에서 360mV · IF 1.5A 에서 800mV 입니다
- 역회복 시간 trr
- 3ns
- IF 500mA 에서 VR 5.5V 로 바꾸고 IR 50mA · 전류 기울기 500mA/ns 에서 측정한 대표값입니다
최대 정격
- 정션 온도 TJ
- +150℃
- 정션 온도 상한 단일 값으로 규정되며 하한은 따로 표기되지 않습니다보관 온도 -55~+150℃ 로 따로 규정됩니다서지 순방향 전류 12A100µs 이하 조건의 비반복 순방향 전류이며 10ms 이하에서는 2.5A 입니다
기계
- 패키지
- SOD-323
- 무게 약 0.004g 이며 제품 표시 코드는 40 입니다
- 실장
- 표면실장
- 포장은 3,000개 테이프앤릴
참고 (계열·주변장치)
역방향 전류 IR 은 VR 30V 에서 대표 6µA · 최대 10µA 이고 TA +85℃ 에서는 대표 370µA 입니다. 다이오드 정전용량 CD 는 f 1MHz · VR 30V 에서 대표 15pF 이며 같은 문서에 10,000개 릴 포장인 ZLLS400TC 가 함께 실려 있습니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
순방향 전압 기준 조건을 확인하십시오
500mV 는 IF 400mA 의 최대값이고 대표값은 445mV 입니다. 최대값은 IF 50mA 에서 360mV · IF 1.5A 에서 800mV 이며 펄스 폭 300µs · 듀티 2% 이하로 측정합니다(Note 7).
전력 여유를 먼저 보십시오
전력 손실 PD 는 최소 권장 패드(1×MRP) FR-4 2oz 기판에서 260mW · 1제곱인치 2oz 동박 패드에서 370mW 이고(정지 공기) 정션 대 주위 열저항은 각각 480℃/W 와 330℃/W 입니다.
고온 강하 특성이 함께 규정됩니다
순방향 전압은 IF 400mA · TA +100℃ 에서 대표 405mV 로 상온의 445mV 보다 낮습니다. 역방향 전류는 VR 30V · TA +85℃ 에서 대표 370µA 로 상온 대표 6µA 보다 크게 늘어납니다.
역회복 전하까지 규정합니다
역회복 시간은 대표 3ns 이고 역회복 전하 QRR 은 대표 210pC 입니다. 정전용량도 f 1MHz · VR 30V 에서 대표 15pF 입니다. 문서는 높은 전압 · 높은 온도(+85℃ 이상) 동작에는 ZLLS 계열이, 저전압 · 저온 회로에는 ZHCS 계열이 유리하다고 비교합니다.
