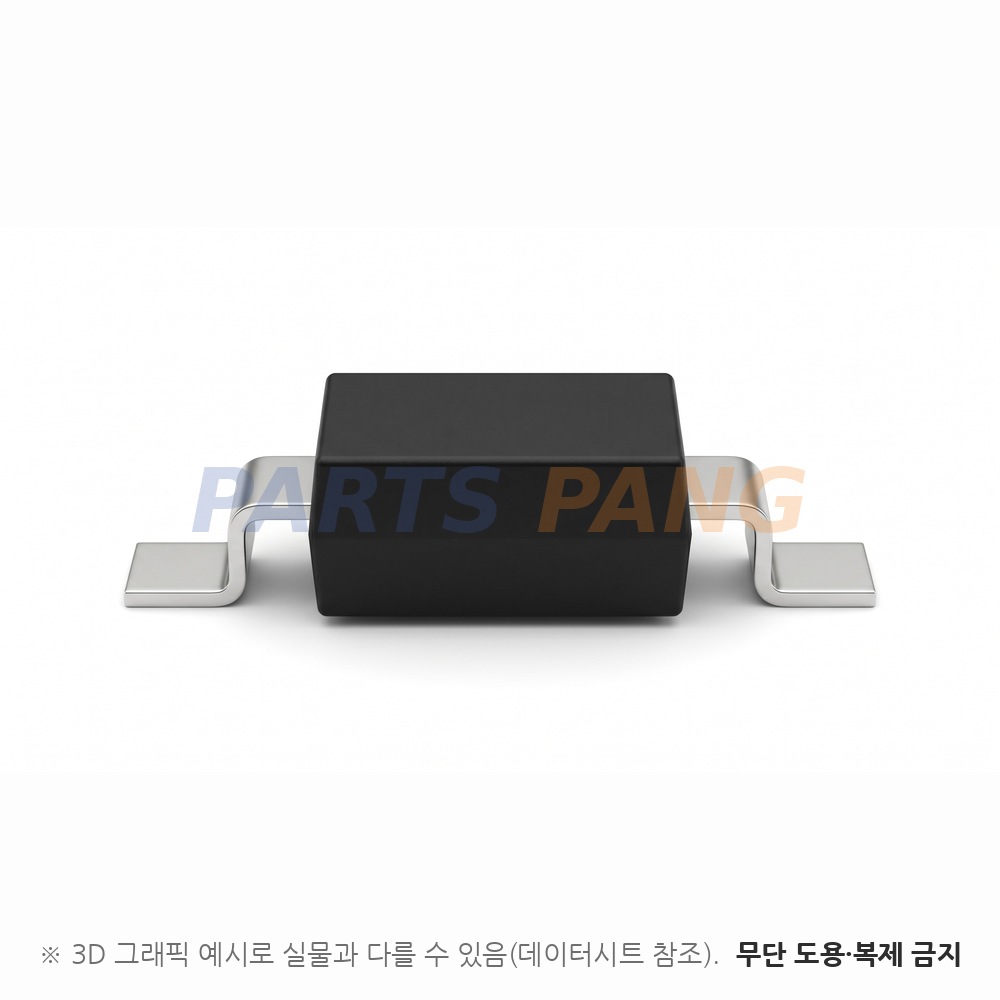

B0530WS-7-F 은 Diodes Incorporated 의 0.5A 표면실장 쇼트키 배리어 정류기 입니다. SOD-323 초소형 외형에 낮은 순방향 전압을 담았습니다. 순방향 전압은 0.45V 이고 서지 순방향 전류는 2A 입니다. SOD-323 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

30V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 21V 입니다

평균 정류 전류 Io

0.5A

평균 정류 출력 전류이며 8.3ms 반사인파 반복 피크 순방향 전류 IFRM 은 3.5A 입니다

순방향 전압 VF

0.45V

IF 0.5A 기준 최대값이며 대표값은 0.40V · IF 0.1A 에서는 0.36V 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 총 정전용량 CT 58pF 를 f 1MHz · VR 0V 조건으로 대신 제시합니다

정션 온도 TJ

-40~+125℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -40~+125℃ 로 동작 범위와 같습니다서지 순방향 전류 2A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

패키지

SOD-323

무게 약 0.004g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

누설 전류 IR 은 VR 15V 에서 최대 80µA · VR 20V 에서 100µA · VR 30V 에서 500µA 입니다. 최소 역방향 항복 전압 V(BR)R 은 IR 500µA 에서 30V 이며 대표 총 정전용량 CT 는 58pF 입니다.
