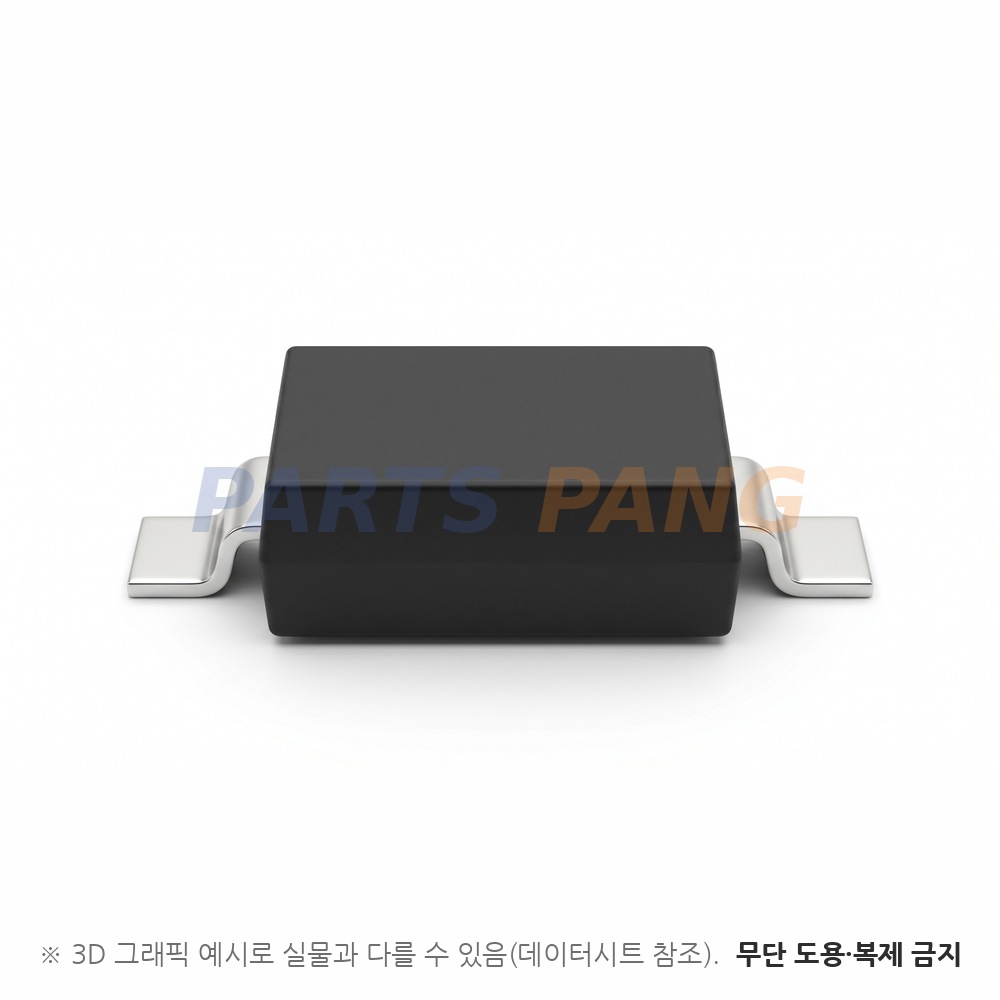

1N5819HWQ-7-F 은 Diodes Incorporated 의 1.0A 차량용 표면실장 쇼트키 배리어 정류기 입니다. 차량용 등급으로 SOD-123 외형에 1.0A 정류 능력을 담았습니다. 순방향 전압은 0.450V 이고 서지 순방향 전류는 25A 입니다. SOD-123 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

40V

IR 1.0mA 조건의 동작 피크 역전압이며 DC 차단 전압도 같은 값입니다

평균 정류 전류 Io

1.0A

평균 정류 출력 전류이며 반복 피크 순방향 전류 IFRM 은 1ms 이하 펄스에서 1.5A 입니다

순방향 전압 VF

0.450V

IF 1.0A 기준이며 IF 0.1A 에서 0.320V · IF 3.0A 에서 0.750V 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 총 정전용량 CT 를 VR 4V · 1.0MHz 에서 대표 50pF · 최대 60pF 로 제시합니다

정션 온도 TJ

-65~+125℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+125℃ 로 동작 범위와 같습니다서지 순방향 전류 25A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

패키지

SOD-123

무게 약 0.01g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

역방향 항복 전압 V(BR)R 은 IR 1.0mA 에서 최소 40V 이고 전력 손실 PD 는 450mW · 정션 대 주위 열저항은 222℃/W 이며 둘 다 2×2인치 FR-4 단면 기판·2oz 동박에 음극 패드 0.75×1.0인치·양극 패드 0.25×1.0인치로 실장한 조건입니다. 주문 단위는 SOD-123 외형 3,000개 테이프앤릴 한 가지입니다.
