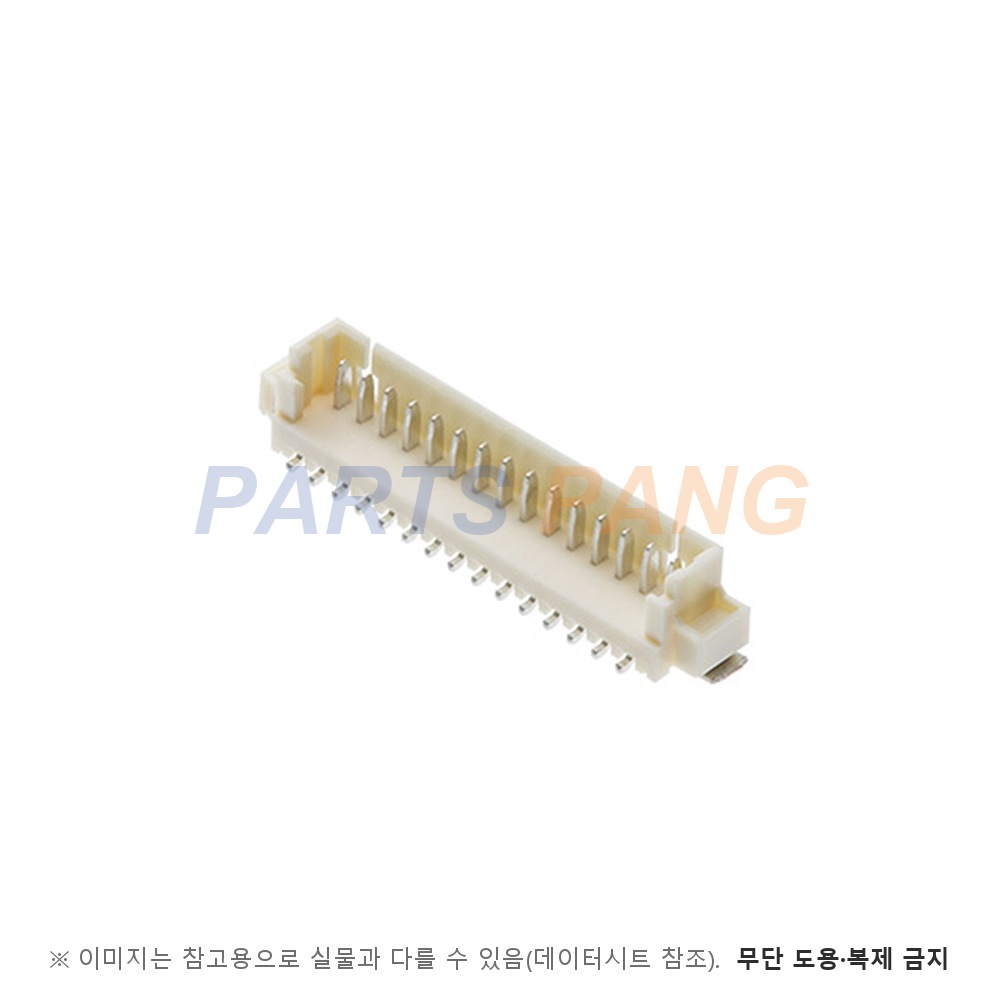

53398-0571 은 Molex PicoBlade 1.25 계열의 5핀 1열 수직 표면실장 헤더입니다. 기판 위에 세워 납땜하고 같은 핀수의 리셉터클 하우징 51021 을 위에서 꽂아 전선을 연결합니다. 이 품번은 무광택 주석 도금형(끝자리 71)이고 하우징은 내추럴 색입니다. 짝 하우징에 압착한 전선은 하우징에서 50 mm 이상 띄워 묶으라고 사양서가 권합니다.

정격 전류

1.0 A

짝 터미널 26 ~ 30 AWG 기준이고 32 AWG 는 0.8 A 다 · 510211124-PS 값이다

정격 전압

125 V

AC rms · DC 공통 최대값이다 · 내전압은 250 V AC 1분이다

접촉 저항

20 mΩ 이하

짝 결합 상태 20 mV · 10 mA 초기값이고 30 회 삽발 뒤에는 40 mΩ 이하다 · 압착부는 5 mΩ 이하다

절연 저항

100 MΩ 이상

500 V DC 를 인접 단자 사이와 단자 · 접지 사이에 걸어 잰 값이다

사용 온도

-40 ~ +105 ℃

510211124-PS 값이고 통전 온도 상승을 포함한다 · 리플로 뒤 보관도 이 범위를 따른다

삽발 수명

30 회

510211124-PS 값이다

리플로

피크 245 ±5 ℃

220 ℃ 이상 40 ~ 60 초 · 예열 150 ~ 180 ℃ 90 ~ 120 초이고 2 회까지다

핀수

5

1열 배열 · 피치 1.25 mm 다

Pin

인청동

무광택 주석 1.0 µm 이상 · 니켈 하지 1.0 µm 이상이고 고정 네일도 같은 도금이다

Wafer

PA

폴리아미드(PA) · UL 94V-0 · 유리섬유 강화다

실장

표면실장

수직형이고 단자 테일 · 네일 동일평면도 0.1 mm 이하다

잠금

2곳

도면은 2 · 3핀 1곳 · 4 ~ 15핀 2곳으로 둔다

포장

엠보스 테이프 릴

릴당 1,400 개 · 테이프 폭 24 mm · 포장 사양 SPK-53398-002 이고 건조제 방습 포장이다

이 품번의 값은 Molex 고객 도면 533980000-SD (Rev.J1) 와 제품 사양서 510211124-PS · PS-51021-024 에서 읽었고 취급 방법은 510210000-AS 입니다. 짝 하우징 51021xx00 에는 주석 터미널 500588001(28 ~ 32 AWG) · 500798001(26 ~ 28 AWG) 을 압착해 씁니다. 금 도금품 도면은 533980002-SD 입니다. 인증 파일은 UL E29179 이고, 파츠팡 취급 품목 중 같은 5핀 짝 하우징은 510210500 입니다.
