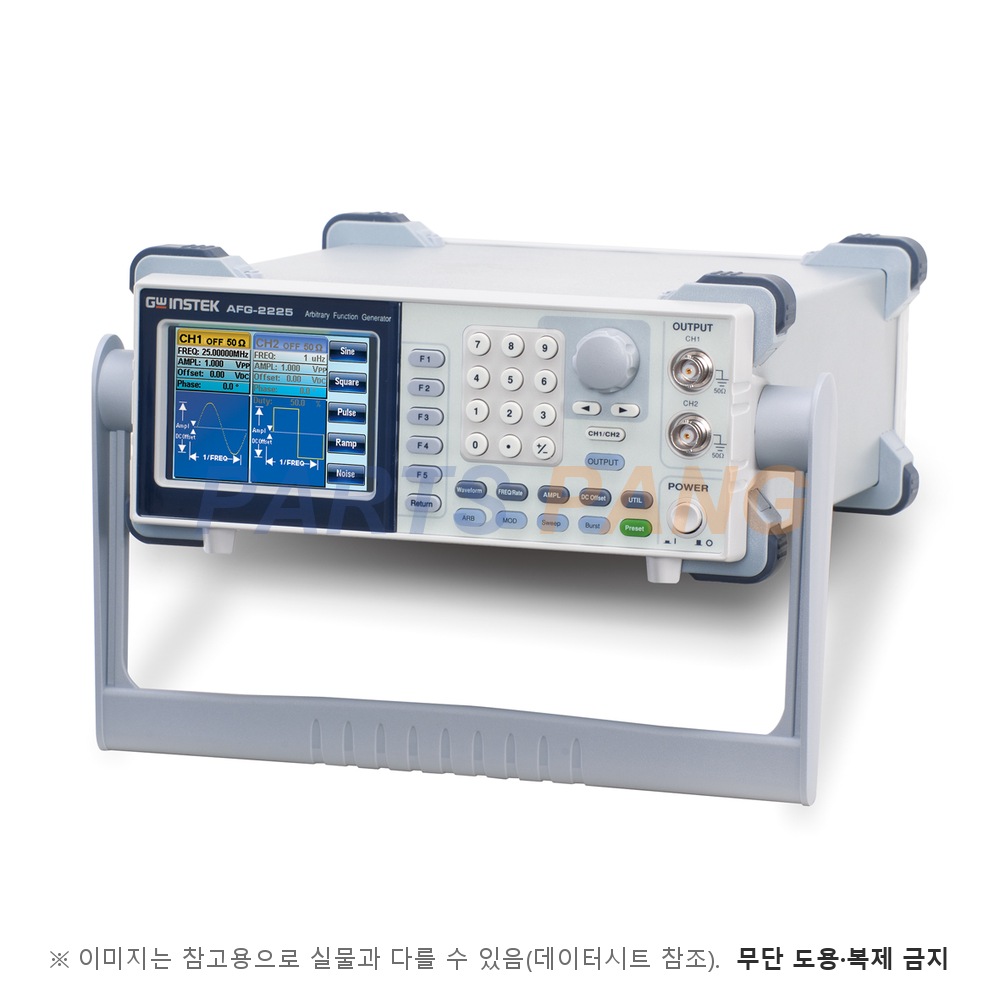

AFG-2225 임의파형 발생기

임의파형 함수 발생기/2채널 동일 사양/사인/구형 1 µHz ~ 25 MHz/120 MSa/s/10 bit/4k 포인트/1 mVpp ~ 10 Vpp (50 Ω)/AM/FM/PM/FSK/SUM

상품코드: AFG-2225_GWI
제조사: GW Instek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: AFG-2225 사양서GW Instek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)705,600원(776,160원)

합계 705,600원 (VAT포함 776,160원)

705,600원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 AFG-2225는 두 채널이 같은 성능을 갖는 GW Instek의 보급형 2채널 임의파형 함수 발생기입니다. 사인·구형파 25 MHz와 AM·FM·PM·FSK·SUM 변조, 스윕·버스트, 150 MHz 주파수 카운터를 내장해 차동·IQ 신호 시험과 교육 실습에 쓰입니다.

주요 사양

최대 주파수: 25 MHz; 사인·구형파, 분해능 1 µHz
채널 수: 2
샘플링 속도: 120 MSa/s
파형 메모리: 4k 포인트
수직 분해능: 10 bit
출력 진폭: 1 mVpp ~ 10 Vpp; 50 Ω, 20 ~ 25 MHz는 5 Vpp
인터페이스: USB Host, USB Device
램프: 1 MHz
주파수 안정도: ±20 ppm
DC 오프셋: ±5 Vpk ac+dc (50 Ω)
진폭 정확도: ±2% ±1 mVpp; 1 kHz, 50 Ω, 오프셋 없음
출력 임피던스: 50 Ω

기능

파형: 사인, 구형, 램프, 펄스, 노이즈, 임의
구형파: 상승·하강 ≤ 25 ns; 듀티 1 ~ 99% (100 kHz 이하)
펄스: 주기 40 ns ~ 2000 s
고조파 왜곡: ≤ -55 dBc; DC ~ 200 kHz, 0.1 Vpp 초과
변조: AM, FM, PM, FSK, SUM
스윕: 선형·로그, 1 ms ~ 500 s
버스트: 1 ~ 65535회, 무한
채널 연동: 위상, 트래킹, 커플링
주파수 카운터: 5 Hz ~ 150 MHz
설정 저장: 10조
디스플레이: 3.5인치 TFT LCD

전원·기계

전원: AC 100 ~ 240 V, 50 ~ 60 Hz
소비 전력: 최대 25 W
크기 (W×H×D): 266 × 107 × 293 mm
무게: 약 2.5 kg
동작 온도: 0 ~ 40℃

참고

두 채널의 성능이 같아 차동 신호나 위상차를 둔 두 신호를 한 대로 만들 수 있습니다. GW Instek 오실로스코프(GDS 계열)로 잡은 파형을 받아 임의파형으로 재현하는 DSOlink를 지원합니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

20 MHz 위에서는 진폭이 절반입니다

50 Ω 부하 기준 10 Vpp가 상한이지만 20 ~ 25 MHz에서는 5 Vpp, 오프셋도 ±2.5 Vpk로 줄어듭니다. 고주파를 크게 쓰실 때 먼저 확인하시길 권합니다.

임의파형은 4k 포인트·10 bit입니다

임의파형 길이가 4k 포인트, 분해능 10 bit라 긴 기록 파형이나 미세한 진폭 차이를 재현하기에는 한계가 있습니다. 반복 주기 파형 위주로 쓰시는 게 맞습니다.

개방 회로면 전압이 두 배입니다

진폭 설정은 50 Ω 부하 기준이라 고임피던스 입력에 물리면 최대 20 Vpp까지 나옵니다. 저전압 회로에 연결하실 때 부하 설정을 맞춰 두시는 게 안전합니다.
