이 TFG-3620E은 Twintex TFG3600E 계열의 2채널 임의파형 발생기입니다. DDS 방식으로 사인파를 최대 20MHz까지 내며 FM·FSK·ASK·PSK 변조와 스윕·버스트, 200MHz 주파수 카운터를 갖춰 교육·연구·생산 시험용 신호원으로 쓰입니다.

최대 주파수

20MHz

사인 1µHz부터 · 구형파 5MHz · 기타 1MHz

채널 수

2

CHA 주 출력 · CHB 보조 출력

샘플링 속도

100MSa/s

CHB 12.5MSa/s

파형 메모리

1024 points

수직 분해능

8 bits

출력 진폭

2mVpp ~ 20Vpp

개방 · 10MHz 이하 · 15~20MHz 는 8Vpp까지

인터페이스

RS-232

출력 파형

내장 32종 + 사용자 임의파형 8종

주파수 분해능

1µHz

주파수 정확도

±5×10⁻⁵

오프셋 범위

±10V

개방 회로 · 감쇠 0dB

출력 임피던스

50Ω

구형파 상승·하강

≤35ns

듀티 1%~99%

변조

FM·FSK·ASK·PSK

스윕

주파수·진폭, 100ms ~ 900s

버스트

1 ~ 65000 사이클

TTL 출력

10mHz ~ 1MHz

주파수 카운터

1Hz ~ 200MHz

입력 100mVpp ~ 20Vpp

디스플레이

3.5인치 TFT LCD

전원

AC 110V/220V ±10%, 50/60Hz

최대 45VA

크기 (W×H×D)

260 × 110 × 385 mm

무게

3.5kg

사용 환경

0~40℃, 80%RH 미만

TFG3600E 계열은 최대 주파수로 TFG-3605E(5MHz)·3610E(10MHz)·3615E(15MHz)·3620E(20MHz)가 갈리고 나머지 사양은 같습니다. TFG-3620E는 계열 최상위로 사인파를 20MHz까지 내지만 구형파는 5MHz까지입니다.

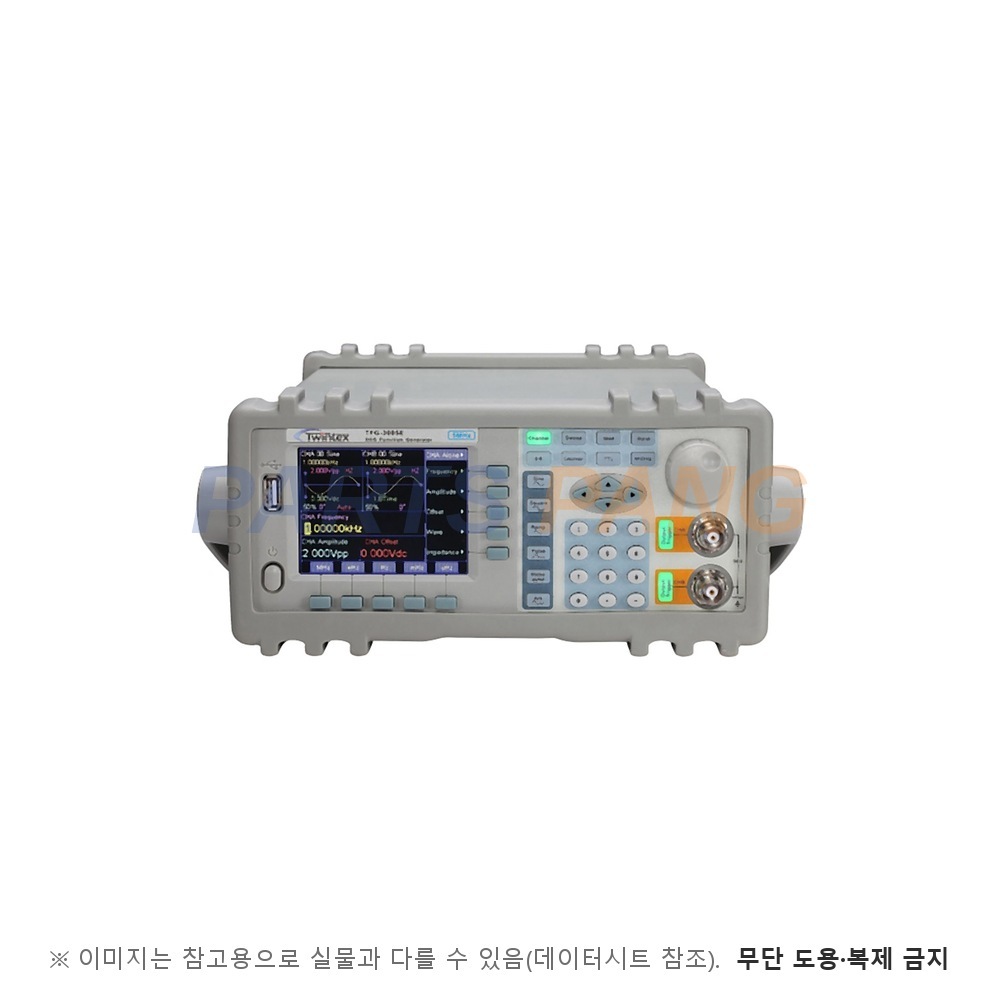

대표 사진은 같은 외형의 TFG-3605E 사진입니다.
