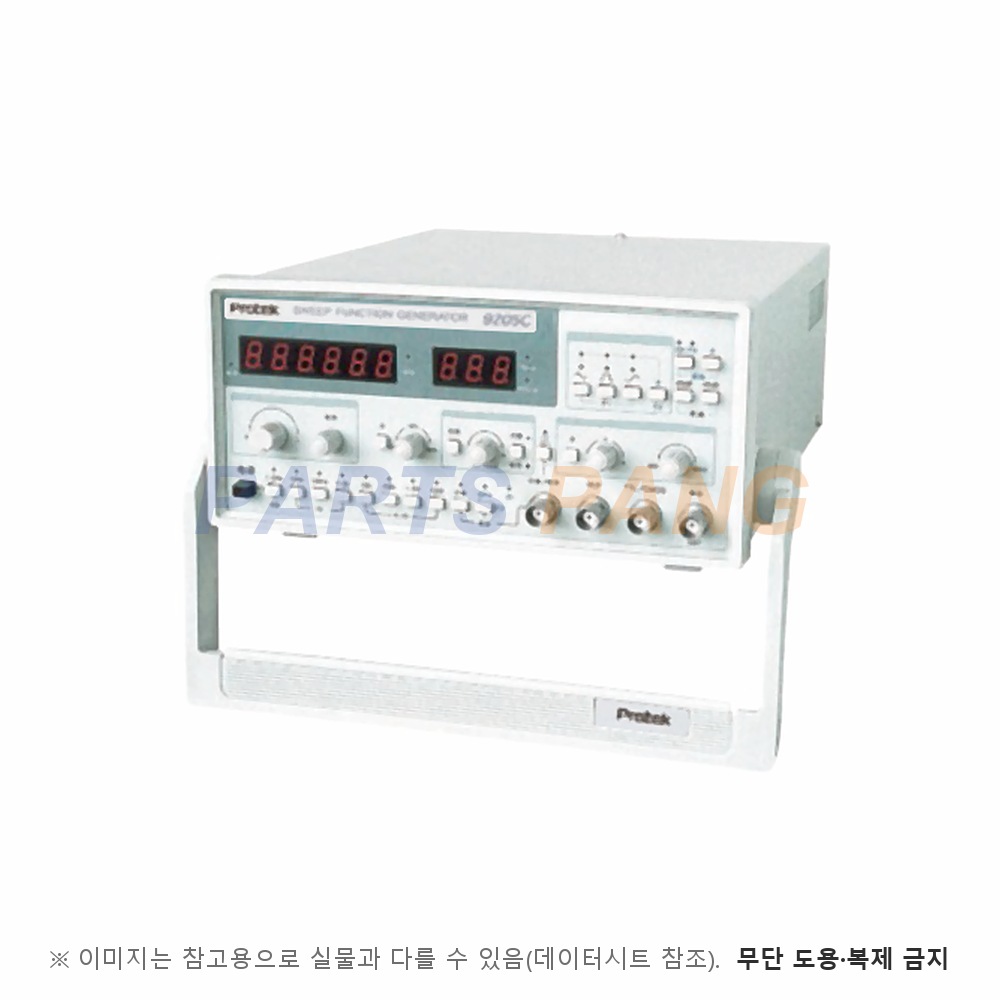

9205C 함수발생기

스윕 함수발생기/0.2Hz~2MHz/출력 20Vp-p(1MΩ)/10Vp-p(50Ω) 이상/사인/구형/삼각/외부 카운터 1Hz~10MHz/주파수/전압 듀얼 LED

상품코드: 9205C_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: 9205C 제품 사양 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)488,000원(536,800원)

합계 488,000원 (VAT포함 536,800원)

488,000원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 9205C는 0.2Hz~2MHz 범위의 함수발생기로, 명판에 스윕 함수발생기로 표기된 모델입니다. 주파수와 출력 전압을 두 개의 LED 창에 함께 보여 줘 교육·실습 현장에서 설정 확인이 쉽습니다.

주요 사양

최대 주파수: 2MHz; 출력 범위 0.2Hz ~ 2MHz
채널 수: 1채널
출력 진폭: 20Vp-p 이상; 1MΩ 기준 · 50Ω 부하 시 10Vp-p 이상

출력 성능

출력 파형: 사인·구형·삼각
입출력 포트: 파형 1·TTL 1·외부 1
출력 임피던스: 50Ω
DC 오프셋: ±10V; 1MΩ 기준 · 50Ω 시 ±5V
듀티비: 20 ~ 80%
구형파 상승 시간: 80ns
TTL 출력: 0 ≤0.6V · 1 ≥2.8V
TTL 출력 임피던스: 600Ω
진폭 오차: ±15% ±1word

카운터·표시

주파수 표시: 6자리; 정확도 ±1% ±1word
전압 표시: 3자리; 분해능 1mVp-p
외부 주파수 측정: 1Hz ~ 10MHz
표시 방식: 듀얼 LED (주파수·전압)

전원·기계

입력 전원: AC 220V ±10%, 50Hz ±5%
크기: 225 × 105 × 285 mm
무게: 약 3kg
사용 환경: 0~40℃, RH 70% 이내
기본 제공품: 본체·매뉴얼·BNC 케이블·전원선

참고

같은 계열 9205A(0.1Hz~2MHz · 펄스·램프 출력)와 비교하면 출력 전압을 숫자로 보여 주는 듀얼 표시가 차이입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

표시 주파수 정확도 ±1%

주파수 표시 정확도가 ±1%±1word입니다. 정밀한 주파수가 필요하면 출력을 외부 카운터로 한 번 더 확인하시길 권합니다.

50Ω 부하에서는 오프셋도 절반

DC 오프셋은 1MΩ에서 ±10V, 50Ω에서 ±5V입니다. 저임피던스 회로에 직류 바이어스를 줄 때 이 차이를 감안하셔야 합니다.

입력 전원은 220V

입력 전원이 AC 220V ±10% 단일로 표기돼 있습니다. 110V 환경에서 쓰실 계획이면 미리 확인하시는 게 안전합니다.
