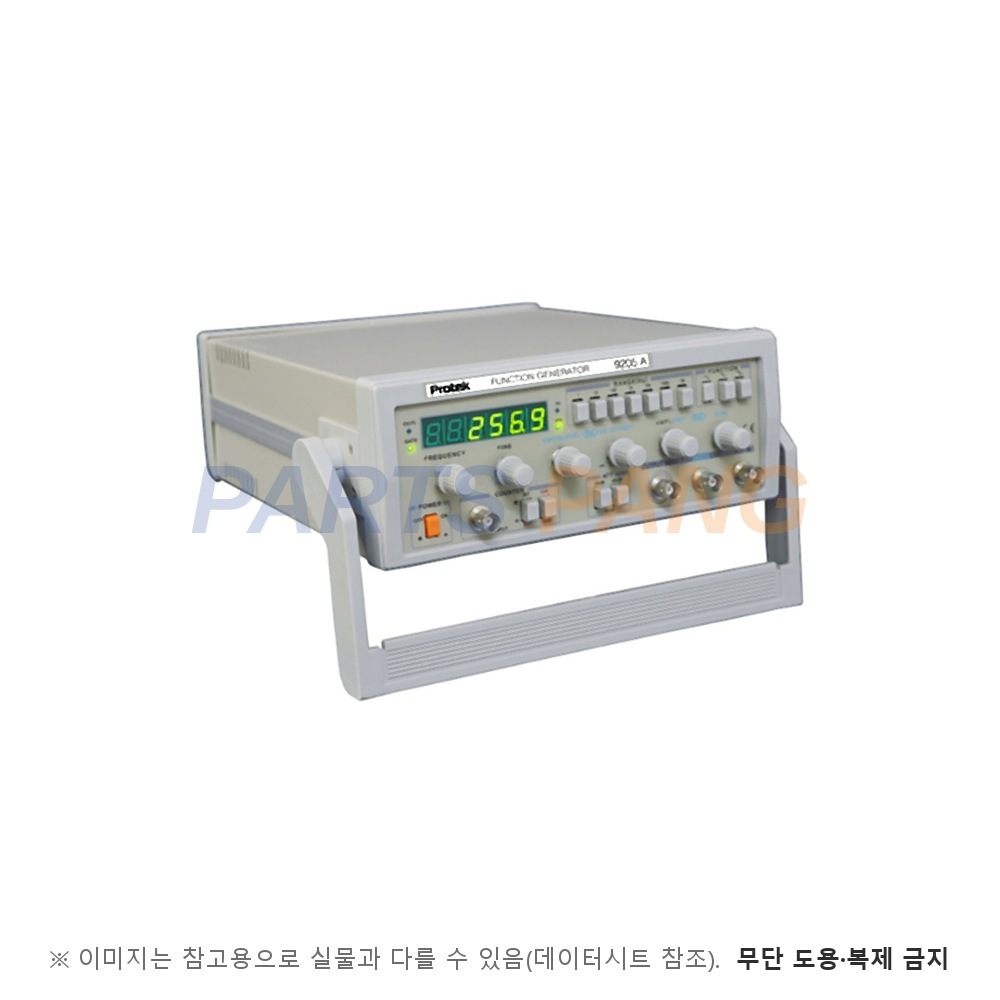

9205A 함수발생기

아날로그 함수발생기/0.1Hz~2MHz/출력 0~20Vpp(개방)/0~10Vpp(50Ω)/사인/구형/삼각/펄스/램프/주파수 카운터 10MHz/6자리 LED

상품코드: 9205A_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: 9205A 제품 사양 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)437,100원(480,810원)

합계 437,100원 (VAT포함 480,810원)

437,100원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 9205A는 0.1Hz~2MHz를 내는 아날로그 함수발생기입니다. 사인·구형·삼각파와 펄스·램프를 출력하고 10MHz 주파수 카운터를 내장해 교육·실습과 일반 회로 시험에 쓰입니다.

주요 사양

최대 주파수: 2MHz; 출력 범위 0.1Hz ~ 2MHz
출력 진폭: 0 ~ 20Vpp; 개방 기준 · 50Ω 부하 시 0 ~ 10Vpp

출력 성능

출력 파형: 사인·구형·삼각·펄스·램프
출력 임피던스: 50Ω ±10%
DC 오프셋: 0 ~ ±10V 연속 가변
듀티비: 10 ~ 90%
상승 시간: 100ns 미만
왜곡률: ±1% 미만; 10Hz ~ 100kHz
주파수 응답: ±0.5dB 이하; 0.1Hz ~ 100kHz · 2MHz 까지 ±1dB
감쇠: 20dB·40dB 선택
TTL·CMOS 출력: 지원
VCF 입력: 1000:1 제어비

카운터·표시

주파수 카운터: 1Hz ~ 10MHz; 입력 감도 100mVrms
디스플레이: 6자리 LED
정확도: 0.03% ±1 Digit
카운터 입력 임피던스: 1MΩ / 20pF
카운터 최대 입력: 150V (AC+DC)
VCF 입력 전압: -5V ~ 0V

전원·기계

사용 전원: 110~220V ±10%, 50/60Hz
사용 환경: 0~40℃, RH 80% 이내
기본 제공품: 전원선·BNC 악어 케이블·설명서
크기: 270 × 225 × 90 mm
무게: 2.5kg

참고

명판에는 9205 A로 표기됩니다. 공식 홈페이지 주소(/m-307)와 모델명이 다르니 9205A 사양 기준으로 보시면 됩니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

출력 진폭은 부하에 따라 절반

개방 상태에서 20Vpp지만 50Ω 부하에서는 10Vpp입니다. 화면 값과 실제 회로 전압이 다르면 부하 임피던스부터 확인하시길 권합니다.

카운터 입력 한계

내장 카운터 최대 입력은 150V(AC+DC)입니다. 외부 신호 주파수를 잴 때 이 한계를 넘지 않게 하셔야 합니다.

고주파에서의 평탄도

100kHz까지 ±0.5dB, 2MHz까지는 ±1dB입니다. 주파수 응답 시험에서 MHz 대역 진폭은 출력단을 직접 재서 보정하시는 게 좋습니다.
