Diodes Incorporated AS7805ADTR-G1 Voltage Regulator IC

상세 정보

개요

AS7805ADTR-G1 은 Diodes Incorporated 의 1A 3단자 5V 고정 양전압 선형 레귤레이터입니다. 내부 단락 전류 제한 · 과열 보호 · 출력 트랜지스터 안전 동작 영역 보호를 갖춰 출력 과부하에 강하고 방열이 충분하면 1A 까지 냅니다. 전 온도 출력 정확도는 ±4% 입니다. TO-252-2(5) · TO252(Type CJ) 외형에 표면실장 방식이며 포장은 테이프앤릴 2,500개입니다.

전기 특성

출력 전압: 5V; +25℃ 4.9~5.1V · 출력 5mA~1A · 입력 7.5~20V · 손실 15W 이하 전 조건 4.8~5.2V 입니다입력 조정 대표 25 · 최대 50mV · 부하 조정 대표 20 · 최대 50mV 입니다
출력 전류: 1A; 방열이 충분할 때의 값이며 +25℃ 첨두 출력 전류는 대표 2.2A · 입력 35V 단락 전류는 대표 0.05A 입니다
입력 전압: 최대 25V; 권장 동작 조건(AS7805A)이며 드롭아웃은 1A 에서 대표 2V 입니다
리플 제거비: 대표 70dB; 입력 8~18V · 120Hz · 출력 500mA 조건입니다
정지 전류: 대표 3.2mA · 최대 6mA; 입력 10V 무부하 조건이며 출력 잡음은 10Hz~100kHz 대표 10µV/VO 입니다동작 접합 온도 -40~+125℃(권장)

최대 정격

보호: 전류 제한 · 과열 보호 · 안전 동작 영역; 허용 손실은 내부에서 제한됩니다
절대최대 입력 전압: 36V; 접합 온도 최대 +150℃ · 보관 -65~+150℃ · 리드 납땜 +260℃(10초) 입니다TO-252 접합-주위 열저항 100℃/W · 접합-케이스 대표 16℃/W 입니다
정전기 내성: 인체 모델 6000V · 기계 모델 500V

기계

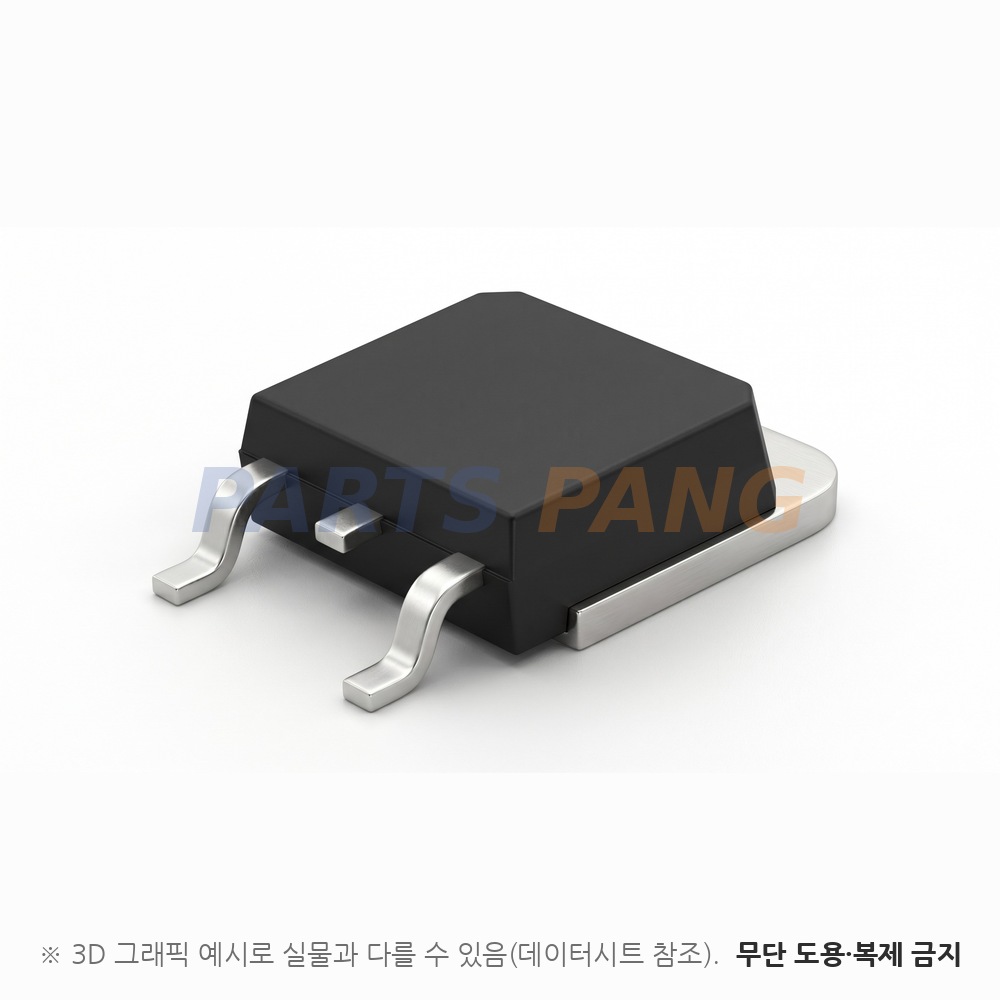

패키지: TO252; 문서 표기는 TO-252-2 (5) · TO252 (Type CJ) 이며 표시 코드는 AS7805AD-G1 입니다
실장: 표면실장; 포장은 테이프앤릴 2,500개 단위

참고 (계열·주변장치)

같은 문서가 5V · 12V · 15V 고정 판을 TO-220-3 · TO-263-2 · TO-252 외형으로 함께 규정하며 이 품번은 TO-252 의 5V 그린 판입니다. 전형 응용 회로와 과도 응답 시험은 입력 0.33µF · 출력 0.1µF 커패시터 조건입니다. AEC-Q 적격 · PPAP 같은 차량용 변경 관리가 필요하면 제조사에 문의하라고 문서가 적습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

입력 0.33µF · 출력 0.1µF 가 문서 기준입니다

문서의 전형 응용 회로와 과도 응답 시험 조건이 입력 0.33µF · 출력 0.1µF 입니다. 다른 값이나 종류로 바꾸실 때는 이 조건과 달라지므로 실제 회로에서 과도 응답을 확인하십시오.

출력 정확도는 입력 7.5~20V 에서 보증됩니다

전 조건 출력 4.8~5.2V 는 입력 7.5~20V · 출력 5mA~1A 에서 보증되고 권장 최대 입력은 25V 입니다. 1A 드롭아웃이 대표 2V 이므로 입력 리플의 골이 7V 아래로 내려가지 않게 잡으십시오.

손실 열은 열저항으로 계산하십시오

손실은 (입력 − 5V) × 부하 전류이며 TO-252 접합-주위 열저항은 100℃/W 입니다. 예를 들어 입력 10V 에서 0.3A 면 1.5W 로 주위보다 약 150℃ 올라가므로 접합 +125℃ 안에 들도록 입력 전압과 방열을 정하십시오.

고입력에서는 단락 전류가 작아집니다

입력 35V 단락 전류는 대표 0.05A 로 입력 10V 첨두 출력 전류 대표 2.2A 보다 훨씬 작습니다. 입력 전압이 높은 조건에서 돌입 전류가 큰 부하를 기동하실 때는 이 차이를 감안하십시오.
