상세 정보
개요
ZXTR2105FF-7 은 Diodes Incorporated 의 60V 입력 5V 15mA 고전압 선형 레귤레이터 트랜지스터 입니다. 트랜지스터와 제너 다이오드와 저항을 한 칩에 묶은 이미터 폴로워 방식 직렬 선형 레귤레이터입니다. 출력 전압은 5V 이고 입력 전압은 7~60V 입니다. SOT-23F 외형에 표면실장 방식이며 포장은 7인치 릴 3,000개 단위 입니다.
전기 특성
- 출력 전압
- 5V
- 입력 12V 와 출력 15mA 조건에서 4.75~5.25V 이며 문서는 5V ±5% 로 적습니다입력 10~15V 변동 조정은 대표 33mV 이고 출력 10~20mA 부하 변동 조정은 대표 -20mV 입니다
- 출력 전류
- 15mA
- 출력 전압을 규정하는 기준 전류이며 입력 12V 와 25mm 사각 구리 패드 조건의 연속 출력 전류는 89mA 입니다정지 전류는 입력 12V 에서 대표 450µA 이고 60V 에서 대표 4,000µA 입니다
- 입력 전압
- 7~60V
- 출력 조정을 유지하는 입력 범위이며 절대 최대 정격은 -0.3~60V 입니다
최대 정격
- 보호
- 미규정
- 문서에 전류 제한과 과열 차단 항목이 없으며 인체 모델 정전기 내압은 4,000V 입니다동작 접합 온도는 -65~+150℃ 이고 보관 온도는 -65~+150℃ 입니다전력 손실은 25mm 사각 패드에서 1.3W 이고 15mm 사각 패드에서 1W 입니다
기계

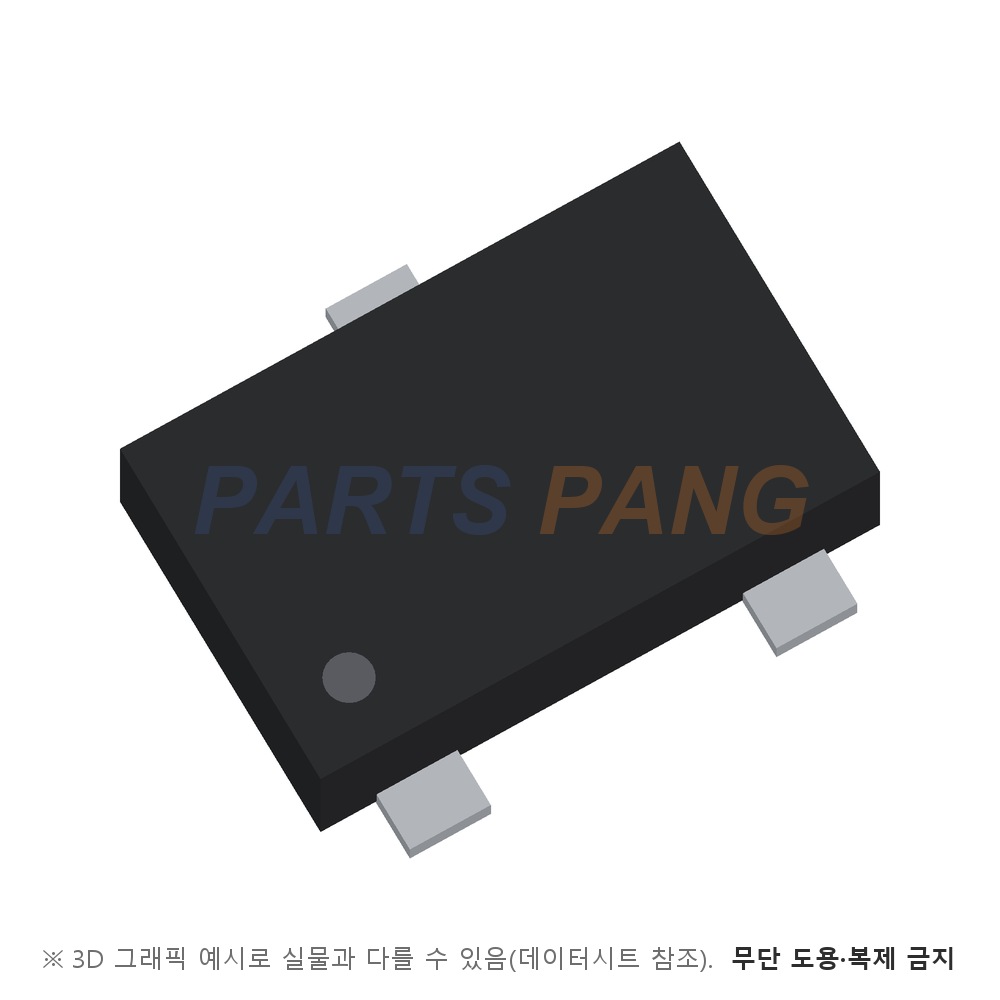

- 패키지
- SOT-23F
- 평탄 리드 3단자 소형 외형이며 문서 표기는 SOT23F 이고 무게는 약 0.008g 입니다
- 실장
- 표면실장
- 포장은 7인치 릴 3,000개 단위
참고 (계열·주변장치)
12V 와 24V 계통에서 5V 를 만드는 보조 전원을 쓰임새로 듭니다. 표시 코드는 2T1 이고 릴 규격은 7인치 8mm 테이프입니다. 출력 핀은 접지 기준 10V 와 입력 기준 5V 중 낮은 쪽까지 끌어올릴 수 있고 입력 7~60V 전원 변동 제거비는 100Hz 조건 대표 46dB 입니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
고전압 입력에서 바로 저전압을 만듭니다
높은 입력 전압에서 바로 낮은 출력 전압을 만들 수 있어 별도의 강압 단을 줄일 수 있습니다. 다만 전압 차이가 큰 만큼 전류가 조금만 늘어도 발열이 크게 늘어나므로 부하 전류를 작게 유지하는 보조 전원 용도에 맞습니다.
외부 보호를 따로 두십시오
문서에 전류 제한이나 과열 차단 기능 항목이 없습니다. 출력 단락이나 과부하가 생길 수 있는 자리라면 직렬 저항이나 퓨즈 같은 외부 보호를 두시고 연속 출력 전류는 방열 조건의 감소 곡선 안에서 쓰십시오.
입력 1µF · 출력 10µF 를 권장합니다
문서는 입력 핀에 1µF 커패시터를, 출력 핀에 10µF 커패시터를 접지로 달도록 권장합니다. 출력에서 최소 10µA 가 늘 흐르도록 해야 조정이 유지되고 입력이 7V 아래로 내려가면 출력은 입력보다 1V 낮은 값까지만 나옵니다.
발열은 입출력 전압 차이로 계산하십시오
선형 레귤레이터는 입력과 출력의 전압 차이에 부하 전류를 곱한 만큼을 모두 열로 버립니다. 입력 전압이 높고 전류가 큰 조건이라면 문서의 열저항으로 접합 온도를 먼저 계산하시고 방열 패드 면적이나 방열판을 정하십시오.
