ZXTR1005K4-13 은 Diodes Incorporated 의 100V 입력 5V 50mA 고전압 선형 레귤레이터입니다. 이미터 폴로워 단을 쓰는 직렬 선형 레귤레이터로 일반 선형 레귤레이터를 쓸 수 없는 고전압 자리에 쓰도록 만들어졌고 여러 부품으로 꾸민 회로보다 기판 면적과 부품 수를 줄입니다. EN 핀을 접지로 당기면 출력이 꺼집니다. 문서 응용은 네트워크 · 통신 · PoE 전원입니다. TO252-4 외형에 표면실장 방식이며 포장은 13인치 릴 2,500개입니다.

출력 전압

5V

입력 48V · 출력 15mA · +25℃ 4.9~5.1V(±2%) 이며 -55~+125℃ 전 범위 오차는 ±4% 입니다입력 10~100V 변동 조정은 대표 2mV(-10~+10mV) · 부하 0.1~50mA 조정은 대표 20 · 최대 50mV 입니다

출력 전류

50mA

입력 48V · 50mm 사각 1oz 동박 조건의 연속 전류이며 열로 제한되고 다른 입력 전압은 문서의 안전 동작 영역 그림을 따릅니다단일 펄스 출력 전류는 100µs · 10ms 모두 100mA 입니다

입력 전압

10~100V

출력 조정을 유지하는 입력 범위입니다

리플 제거비

대표 57dB

출력 100nF · 출력 15mA · 입력 10~100V · 100Hz 조건입니다

정지 전류

입력 48V 대표 300µA · 최대 500µA

입력 100V 에서는 대표 650µA · 최대 900µA 이고 EN 으로 출력을 꺼도 같은 값입니다문서에 전류 제한과 과열 차단 항목은 없습니다동작 접합 온도 -55~+125℃

절대최대 입력 전압

-0.3 ~ 100V

연속·펄스 입출력 전류 100mA · EN 전류 ±1mA · 출력 핀 인가 전압 최대 10V 입니다

허용 손실

2.3W

노출 VIN 패드를 50mm 사각 1oz 동박에 붙인 조건(접합-주위 44℃/W)이며 15mm 사각에서는 1.1W(90℃/W) 입니다접합-리드 8.39℃/W · 접합-케이스 8.15℃/W · 보관 -65~+150℃ 입니다

정전기 내성

인체 모델 4,000V · 기계 모델 400V

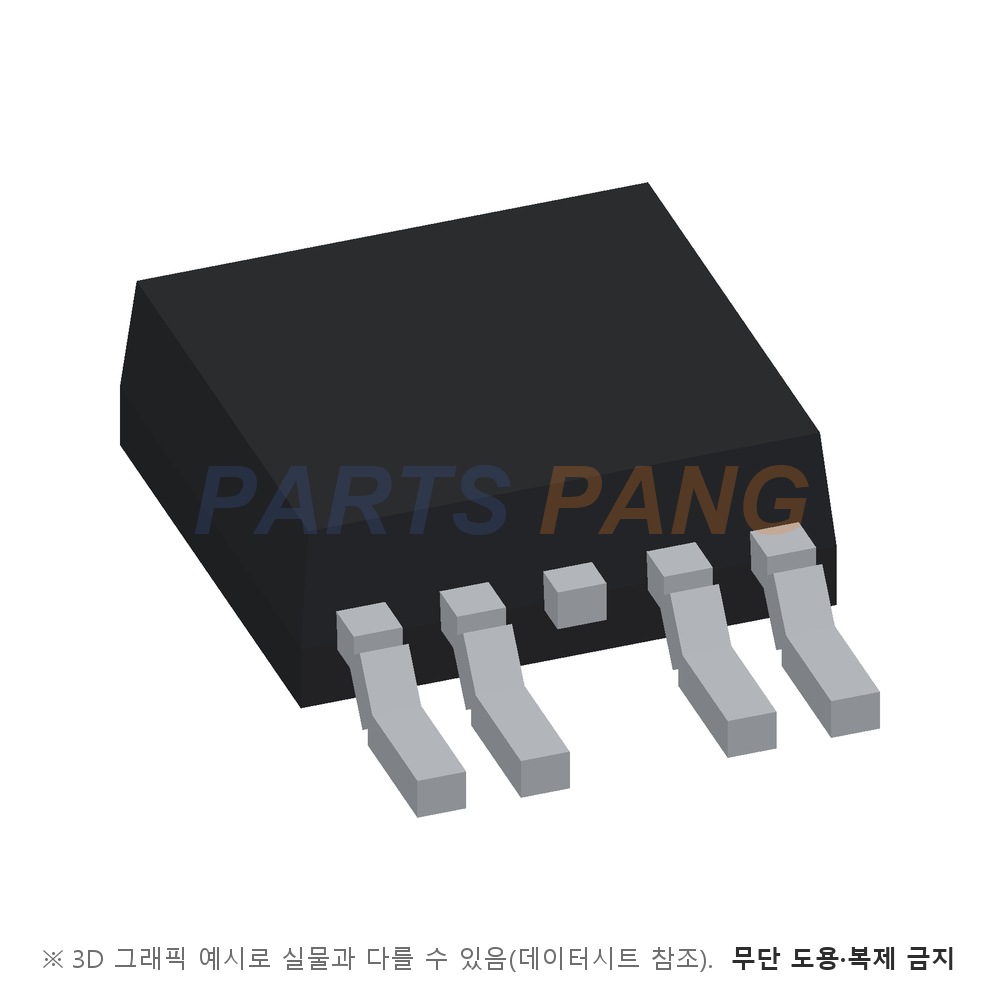

패키지

TO252-4

노출 패드는 VIN 이며 무게는 약 0.34g · 표시 코드는 ZXTR 1005 입니다

실장

표면실장

포장은 13인치 릴 2,500개 단위 · 테이프 폭 16mm

핀은 VIN · GND · VOUT · EN 네 개이며 문서는 VIN 에 1µF · VOUT 에 100nF 이상 커패시터를 접지로 달라고 권합니다. EN 은 개방(-100nA < IEN < 100nA)이면 켜짐 · 접지로 당기면(-0.3V < VEN < 1V) 꺼짐이며 꺼진 출력은 최대 1V 입니다. 출력 핀은 접지 기준 최대 10V 까지 외부에서 끌어올릴 수 있습니다.
