AZ1117H-ADJTRE1 은 Diodes Incorporated 의 1A 저드롭아웃 3단자 가변 선형 레귤레이터입니다. 외부 저항 두 개로 출력 전압을 1.25V 부터 12V 까지 정하며 1A 에서 드롭아웃이 대표 1.15V 이고 다듬은 전류 제한과 과열 차단을 내장합니다. 문서 응용은 PC 메인보드 · LCD 모니터 · 그래픽 카드 · 통신 장비 · ADSL 모뎀 · 프린터 같은 주변기기입니다. SOT223 외형에 표면실장 방식이며 포장은 테이프앤릴 4,000개입니다.

출력 전압

1.25V~12V 가변

기준 전압은 출력 10mA · 입출력 차 2V · +25℃ 1.238~1.262V(대표 1.250V) 이고 10mA~1A · 입출력 차 1.4~8V 전 조건 1.225~1.270V 입니다입력 조정 대표 0.035 · 최대 0.2% · 부하 조정 대표 0.2 · 최대 0.4% 입니다

출력 전류

1A

입출력 전압 차 2V 조건의 전류 제한은 최소 1.25A · 대표 1.35A 입니다드롭아웃은 1A 대표 1.15V · 최대 1.25V 이고 0.5A 최대 1.18V · 0.1A 최대 1.1V 입니다

입력 전압

최대 15V

권장 동작 조건의 최대 입력이며 절대 최대 정격은 20V 입니다

리플 제거비

최소 60dB · 대표 75dB

120Hz · 출력 22µF 탄탈 · 입출력 차 3V · 1A 조건입니다

조정 핀 전류

대표 60µA · 최대 120µA

변동은 대표 0.2 · 최대 5µA 이고 최소 부하 전류는 대표 1.7mA · 최대 5mA · 정지 전류는 대표 5mA 입니다동작 접합 온도 -40~+125℃(권장)

보호

전류 제한 · 과열 차단

과열 차단은 접합 온도 대표 +150℃ 에서 동작하고 히스테리시스는 +25℃ 입니다

절대최대 입력

20V

접합 온도 최대 +150℃ · 보관 -65~+150℃ · 리드 납땜 +260℃(10초) 입니다SOT223 방열판 없는 접합-주위 120℃/W · 접합-케이스 대표 25℃/W 입니다

정전기 내성

인체 모델 2000V · 기계 모델 250V

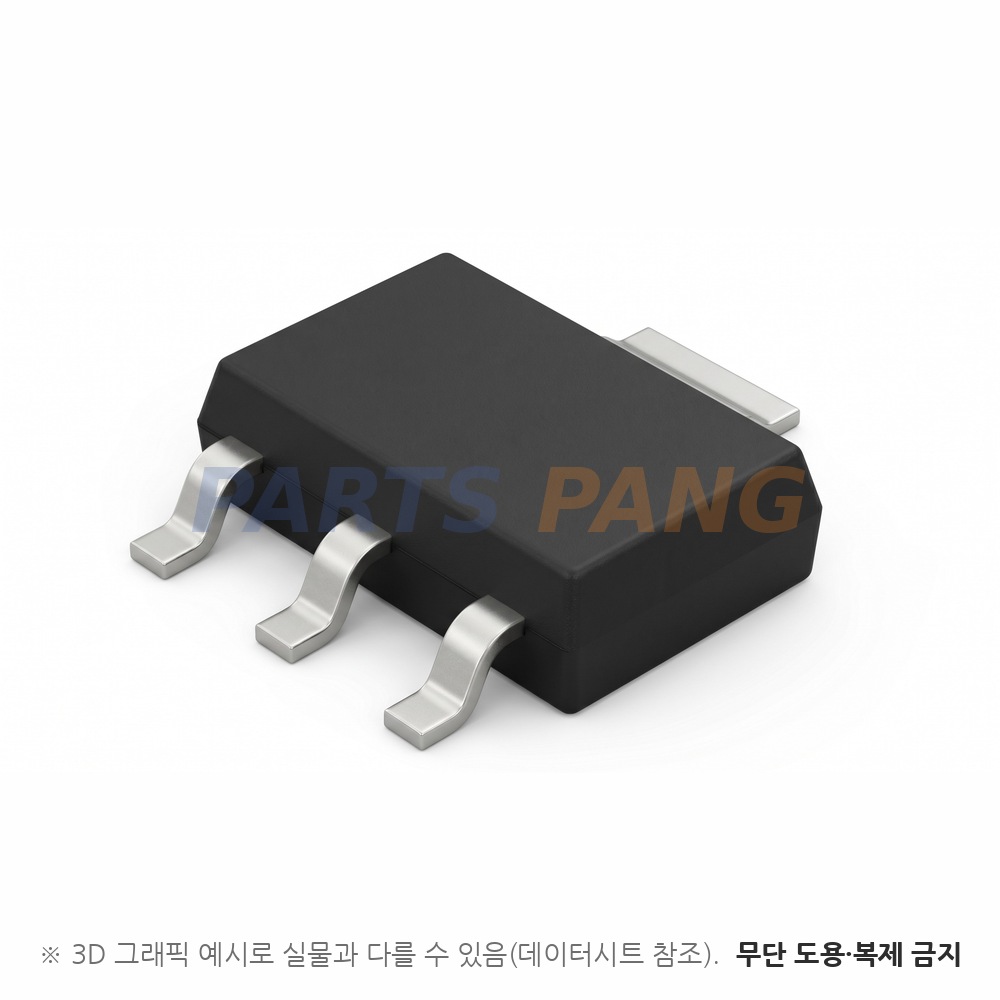

패키지

SOT223

방열 탭이 달린 3단자 전력 외형이며 표시 코드는 EH11A 입니다

실장

표면실장

포장은 테이프앤릴 4,000개 단위

같은 문서가 조정형과 1.2V · 1.5V · 1.8V · 2.5V · 2.85V · 3.3V · 5.0V 고정 판을 SOT223 · SOT89 · TO220-3 · TO252-2 · TO263 외형으로 함께 규정하며 이 품번은 SOT223 의 조정형 판입니다. 출력 정확도는 1.2V 판(2%)을 뺀 고정 판과 조정형에서 1% 이내입니다. 문서의 전형 회로는 입력 10µF · 출력 22µF 커패시터를 씁니다.
