상세 정보
개요
AZ1117H-3.3TRE1 은 Diodes Incorporated 의 1A 저드롭아웃 3단자 선형 레귤레이터 3.3V 고정 판입니다. 1A 에서 드롭아웃이 대표 1.15V 이고 다듬은 전류 제한으로 출력 전류와 단락 전류를 맞췄으며 과열 차단을 내장합니다. 문서 응용은 PC 메인보드 · LCD 모니터 · 그래픽 카드 · 통신 장비 · ADSL 모뎀 · 프린터 같은 주변기기입니다. SOT223 외형에 표면실장 방식이며 포장은 테이프앤릴 4,000개입니다.
전기 특성
- 출력 전압
- 3.3V
- 출력 10mA · 입력 5.0V · +25℃ 3.267~3.333V 이고 출력 10mA~1A · 입력 4.75~10V 전 조건 3.235~3.365V 입니다입력 조정 대표 1 · 최대 6mV · 부하 조정 대표 1 · 최대 10mV 입니다
- 출력 전류
- 1A
- 입출력 전압 차 2V 조건의 전류 제한은 최소 1.25A · 대표 1.35A 입니다드롭아웃은 1A 대표 1.15V · 최대 1.25V 이고 0.5A 최대 1.18V · 0.1A 최대 1.1V 입니다
- 입력 전압
- 최대 15V
- 권장 동작 조건의 최대 입력이며 절대 최대 정격은 20V 입니다
- 리플 제거비
- 최소 60dB · 대표 75dB
- 120Hz · 출력 22µF 탄탈 · 입출력 차 3V · 1A 조건입니다
- 정지 전류
- 대표 5mA · 최대 10mA
- 입력이 출력보다 1.25V 높은 조건입니다동작 접합 온도 -40~+125℃(권장)
최대 정격
- 보호
- 전류 제한 · 과열 차단
- 과열 차단은 접합 온도 대표 +150℃ 에서 동작하고 히스테리시스는 +25℃ 입니다
- 절대최대 입력
- 20V
- 접합 온도 최대 +150℃ · 보관 -65~+150℃ · 리드 납땜 +260℃(10초) 입니다SOT223 방열판 없는 접합-주위 120℃/W · 접합-케이스 대표 25℃/W 입니다
- 정전기 내성
- 인체 모델 2000V · 기계 모델 250V
기계

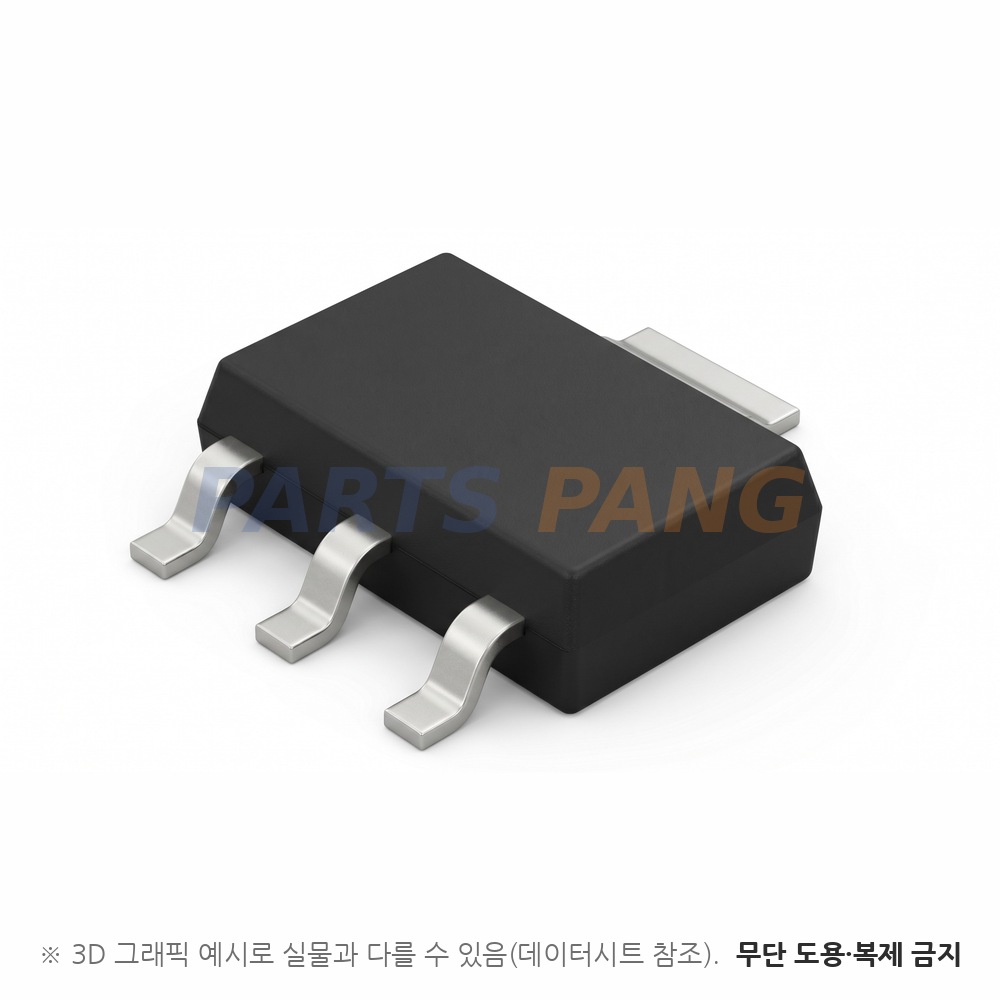

- 패키지
- SOT223
- 방열 탭이 달린 3단자 전력 외형이며 표시 코드는 EH16A 입니다
- 실장
- 표면실장
- 포장은 테이프앤릴 4,000개 단위
참고 (계열·주변장치)
같은 문서가 조정형과 1.2V · 1.5V · 1.8V · 2.5V · 2.85V · 3.3V · 5.0V 고정 판을 SOT223 · SOT89 · TO220-3 · TO252-2 · TO263 외형으로 함께 규정하며 이 품번은 SOT223 의 3.3V 판입니다. 출력 정확도는 1.2V 판(2%)을 뺀 고정 판과 조정형에서 1% 이내입니다. 문서의 전형 회로는 입력 10µF · 출력 22µF 커패시터를 씁니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
문서 전형 회로의 커패시터를 따르십시오
전형 응용 회로는 입력 10µF · 출력 22µF 커패시터를 쓰고 리플 제거비도 출력 22µF 탄탈 조건으로 규정됩니다. 다른 종류로 바꾸실 때는 실제 회로에서 안정 동작을 확인하십시오.
손실이 모두 열로 나옵니다
(입력 전압 − 3.3V) × 부하 전류 만큼이 소자 안에서 열이 됩니다. SOT223 방열판 없는 열저항이 120℃/W 라 입력 5V 에서 0.5A 면 0.85W 로 주위보다 약 102℃ 올라가므로 접합 +125℃ 안에 들도록 기판 구리 면적과 입력 전압을 정하십시오.
드롭아웃 여유를 두십시오
전 조건 출력 3.235~3.365V 는 입력 4.75V 이상에서 보증되고 1A 드롭아웃은 최대 1.25V 입니다. 입력이 그 아래로 내려가는 구간이 있다면 실제 부하 전류의 드롭아웃 값으로 여유를 확인하십시오.
정지 전류가 mA 급입니다
정지 전류가 대표 5mA · 최대 10mA 입니다. 상시 대기하는 전지 회로라면 이 값을 대기 소비 계산에 넣으십시오.
