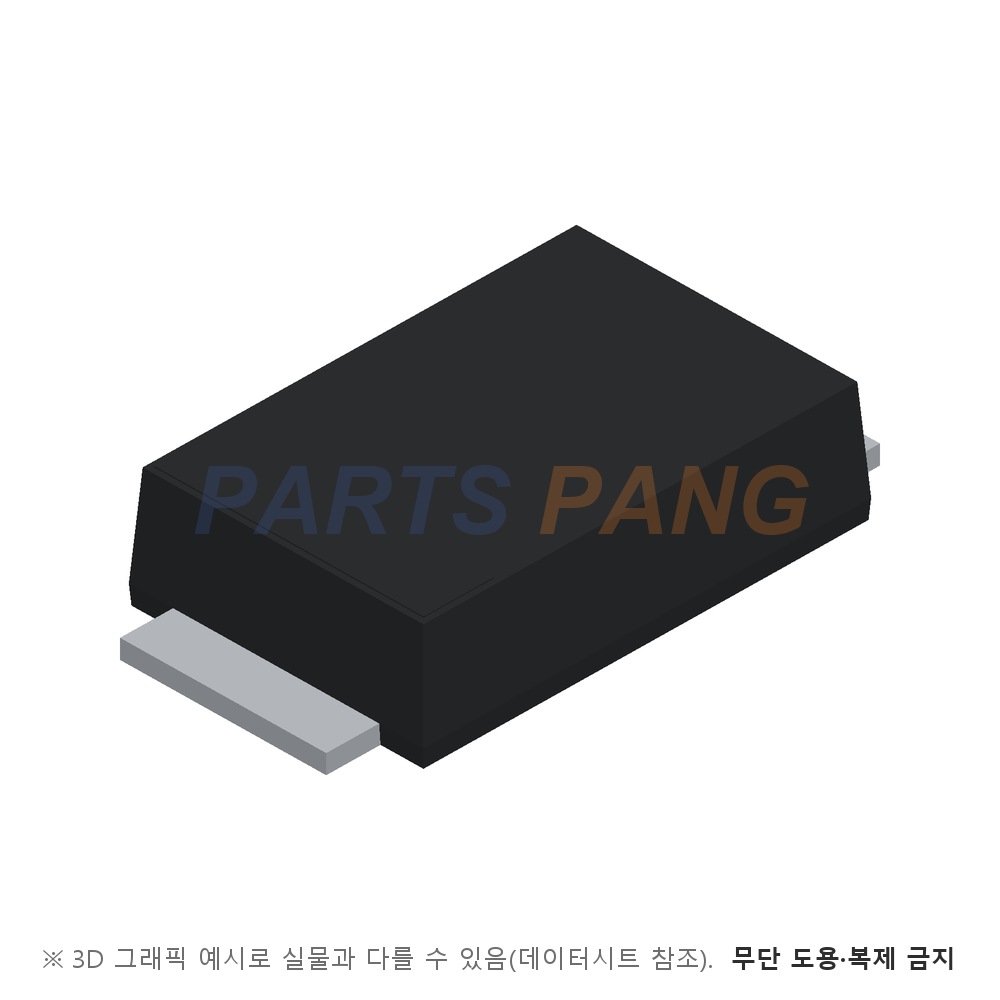

Diodes Incorporated B140AF-13 Schottky Diode

상세 정보

개요

B140AF-13 은 Diodes Incorporated 의 1.0A 표면실장 쇼트키 배리어 정류기 입니다. 고온 역누설 안정성을 높여 열폭주 위험을 줄인 정류기입니다. 순방향 전압은 0.50V 이고 서지 순방향 전류는 30A 입니다. SMAF 외형에 표면실장 방식이며 포장은 10,000개 테이프앤릴 입니다.

전기 특성

역방향 전압 VR: 40V; 반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 계열은 20V 부터 40V 까지입니다
평균 정류 전류 Io: 1A; 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다
순방향 전압 VF: 0.50V; IF 1A · TJ +25℃ 기준 최대값이며 대표값은 0.455V · TJ +125℃ 에서는 대표 0.40V 입니다
역회복 시간 trr: 문서 미규정; 쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 정전용량 CT 50pF 를 VR 4.0V · 1MHz 조건으로 대신 제시합니다

최대 정격

정션 온도 TJ: -55~+150℃; 동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 30A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

기계

패키지: SMAF; 무게 약 0.036g 이며 캐소드 밴드로 극성을 표시합니다
실장: 표면실장; 포장은 10,000개 테이프앤릴

참고 (계열·주변장치)

누설 전류 IR 은 VR 40V · TJ +25℃ 에서 대표 0.010mA · 최대 0.20mA 이고 TJ +125℃ 에서는 대표 6.0mA 입니다. 같은 문서에 B120AF 와 B130AF 가 함께 실려 있으며 세 등급 모두 SMAF 외형 10,000개 릴로 공급됩니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

고온 순방향 전압은 대표값뿐입니다

IF 1A 에서 TJ +25℃ 는 대표 0.455V · 최대 0.50V 이고 TJ +125℃ 는 대표 0.40V 만 규정되며 최대값이 없습니다. 고온 손실을 보증값으로 잡으실 때는 상온 최대 0.50V 를 쓰십시오.

고온 누설이 이 계열의 값어치입니다

누설 전류 IR 은 VR 40V · TJ +25℃ 에서 대표 0.010mA · 최대 0.20mA 이고 TJ +125℃ 에서도 대표 6.0mA 에 머뭅니다. 열폭주 여유가 필요한 자리에 맞습니다.

내압 등급마다 누설 기준이 다릅니다

제품 요약표의 최대 누설은 20V 와 30V 등급이 0.1mA · 40V 등급이 0.2mA 입니다. 같은 계열이라도 등급을 바꾸시면 누설 상한이 달라지므로 다시 확인하십시오.

SMAF 외형의 열 경로를 보십시오

열저항은 정션 대 주위 95℃/W · 정션 대 케이스 45℃/W 이며 둘 다 0.4×0.5인치 FR-4 단면 2oz 기판에 0.2×0.25인치 동박 패드로 실장한 조건입니다. 패드가 이보다 작으면 이 값을 그대로 쓰실 수 없습니다.
