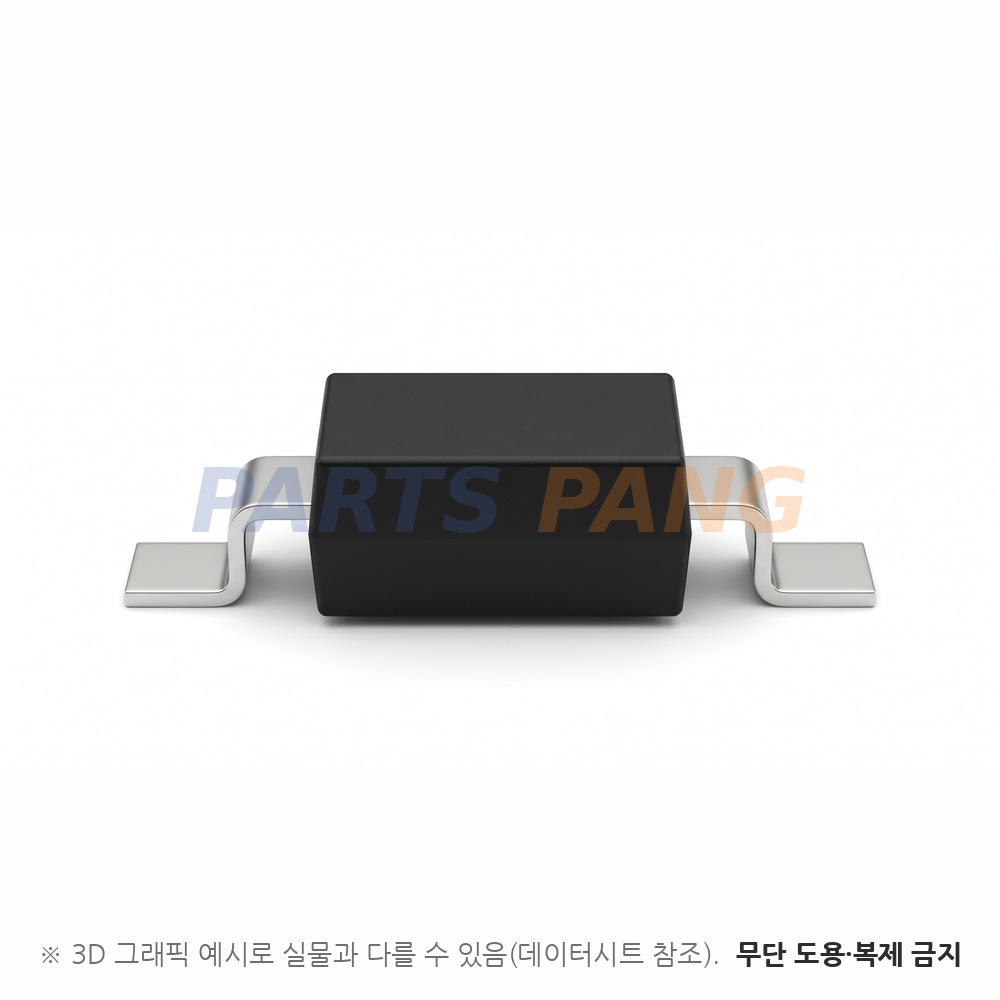

B0540WS-7 은 Diodes Incorporated 의 0.5A 표면실장 쇼트키 배리어 정류기 입니다. SOD-323 외형에 500mV 대 순방향 전압을 담았습니다. 순방향 전압은 550mV 이고 서지 순방향 전류는 3A 입니다. SOD-323 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

40V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 28V 입니다

평균 정류 전류 Io

0.5A

평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

550mV

IF 500mA 기준 최대값이며 대표값은 480mV · IF 10mA 에서는 300mV 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 총 정전용량 CT 를 VR 0V 에서 125pF · VR 10V 에서 20pF 로 대신 제시합니다

정션 온도 TJ

-40~+125℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -40~+125℃ 로 동작 범위와 같습니다서지 순방향 전류 3A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

패키지

SOD-323

무게 약 0.004g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

전력 손실 PD 는 235mW 이고 정션 대 주위 열저항은 426℃/W 입니다. 최소 역방향 항복 전압 V(BR)R 은 IR 1mA 에서 40V 이며 주문 단위는 SOD-323 외형 3,000개 테이프앤릴 한 가지입니다.
