B1100B-13-F 은 Diodes Incorporated 의 1.0A 고전압 표면실장 쇼트키 배리어 정류기 입니다. 가드링 다이 구조로 과도 전압을 막고 프리휠링과 극성 보호에 쓰입니다. 순방향 전압은 0.79V 이고 서지 순방향 전류는 30A 입니다. SMB 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

100V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 70V 입니다

평균 정류 전류 Io

1.0A

단자 온도 TT +125℃ 기준 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

0.79V

IF 1.0A · TA +25℃ 기준 최대값이며 +100℃ 에서는 0.69V 까지 내려갑니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조는 소수 캐리어 축적이 없어 문서가 역회복 시간을 규정하지 않고 총 정전용량 CT 최대 80pF 를 VR 4V · 1MHz 조건으로 대신 제시합니다

정션 온도 TJ

-65~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -65~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 30A8.3ms 단일 반사인파 중첩 기준이며 반복 피크 역전류 IRRM 은 1.0A 입니다

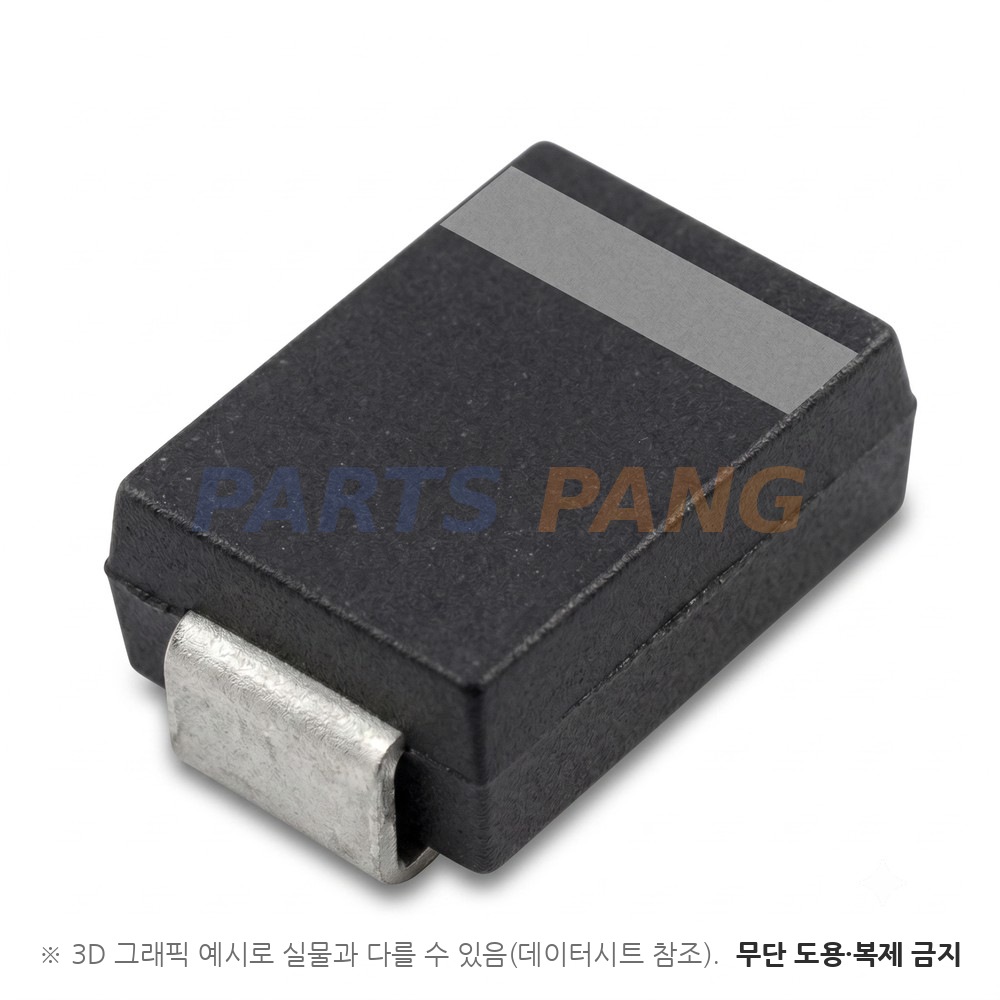

패키지

SMB

무게 약 0.093g 이며 몰드 플라스틱 본체에 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

같은 문서가 B170 · B180 · B190 · B1100 네 등급을 SMA 와 SMB 두 외형으로 함께 규정하며 SMA 판은 B1x0-13-F 5,000개 릴 · SMB 판은 B1x0B-13-F 3,000개 릴로 공급됩니다. 누설 전류 IR 은 정격 역전압에서 +25℃ 0.5mA · +100℃ 5.0mA 입니다 · 본 등급은 계열에서 가장 높은 내압판입니다.
