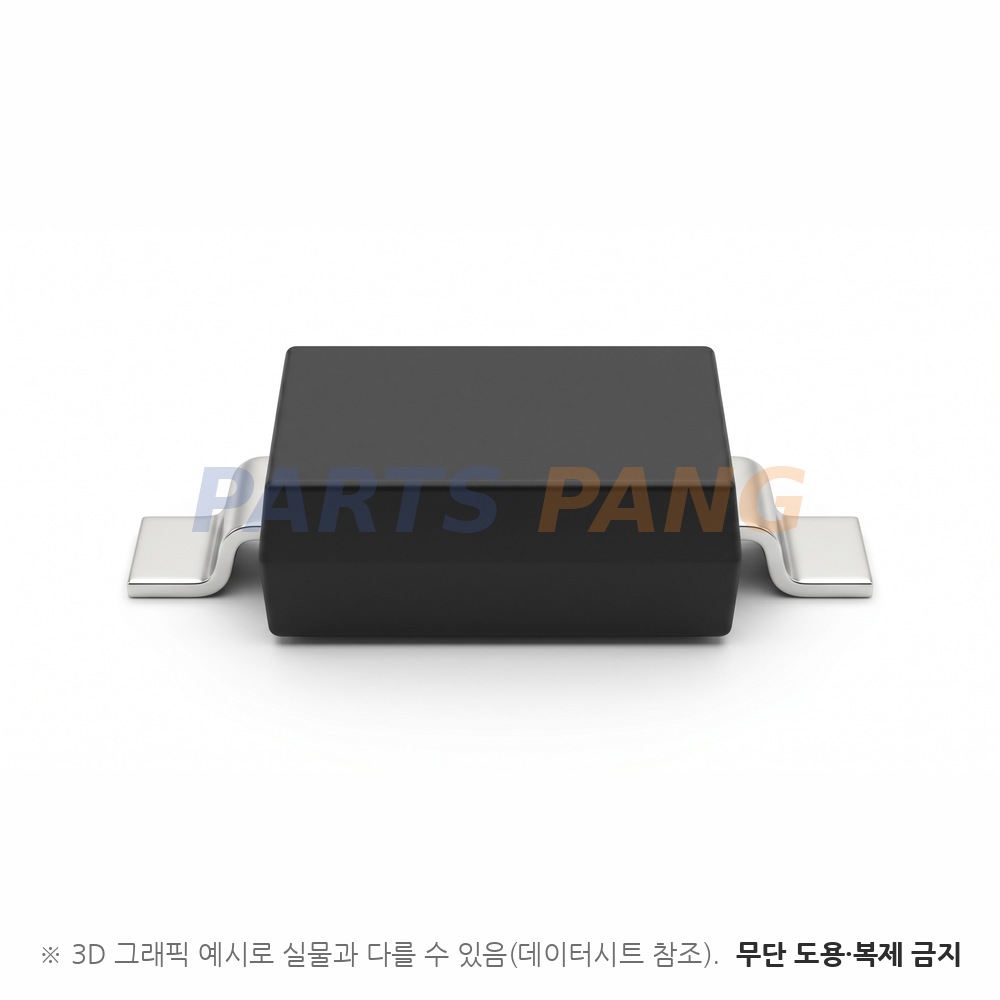

B130LAW-7-F 은 Diodes Incorporated 의 1.0A 표면실장 쇼트키 배리어 정류기 입니다. 가드링 다이 구조에 매우 낮은 순방향 전압을 갖춰 저손실 정류에 맞습니다. 순방향 전압은 0.42V 이고 서지 순방향 전류는 12A 입니다. SOD-123 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

30V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 21V 입니다

평균 정류 전류 Io

1.0A

평균 순방향 전류 IF(AV) 기준이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

0.42V

IF 1.0A 기준 최대값이며 대표값은 0.38V · IF 0.1A 에서는 0.25V 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 총 정전용량 CT 40pF 를 VR 10V · 1.0MHz 조건으로 대신 제시합니다

정션 온도 TJ

-55~+125℃

동작 온도 범위이며 보관 범위는 이보다 넓게 규정됩니다보관 온도 -55~+150℃ 로 따로 규정됩니다서지 순방향 전류 12A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

패키지

SOD-123

무게 약 0.01g 이며 캐소드 밴드로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

전력 손실 PD 는 450mW 이고 열저항은 정션 대 주위 222℃/W · 정션 대 케이스 65.71℃/W 입니다. 최소 역방향 항복 전압 V(BR)R 은 IR 1.5mA 에서 30V 이고 누설 전류 IR 은 VR 30V 에서 대표 0.15mA · 최대 1.0mA 입니다.
