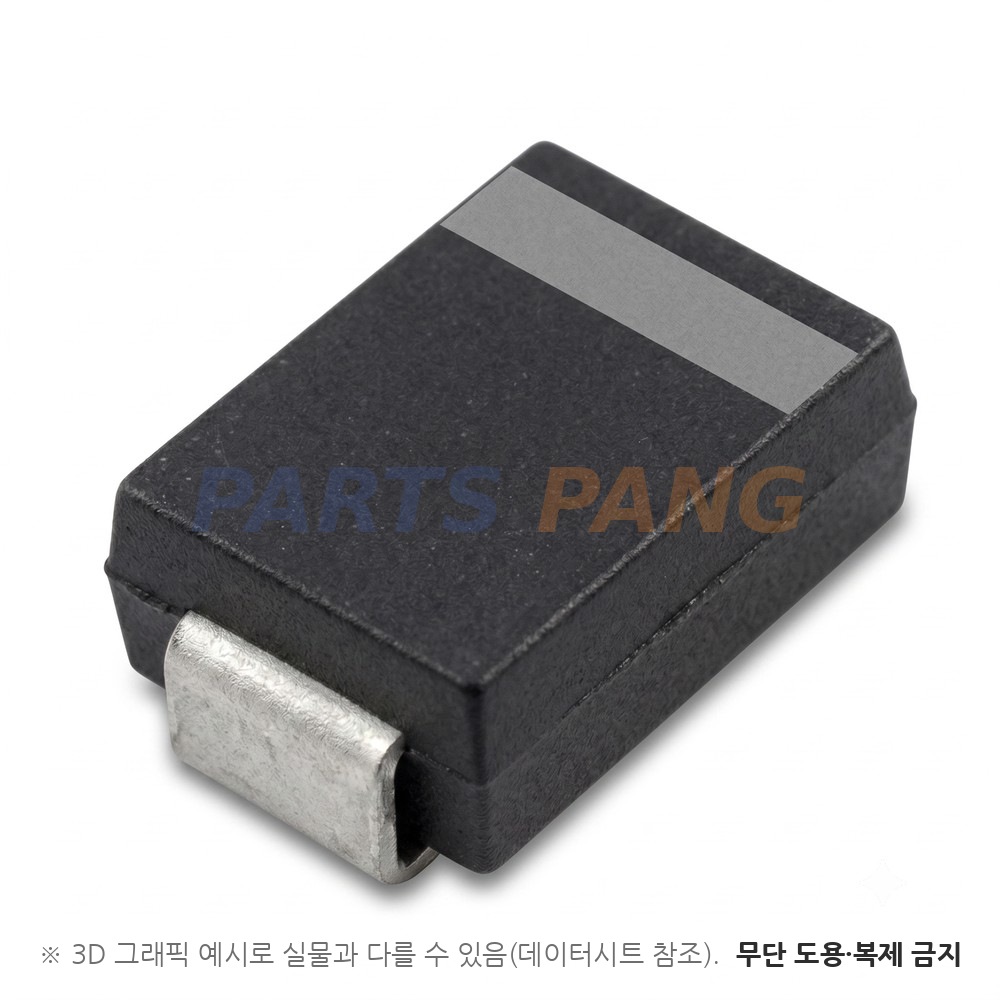

B380B-13-F 은 Diodes Incorporated 의 3.0A 고전압 표면실장 쇼트키 배리어 정류기 입니다. 80V 내압에 100A 서지 내량을 갖춘 고전압 쇼트키 정류기입니다. 순방향 전압은 0.79V 이고 서지 순방향 전류는 100A 입니다. SMB 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

80V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 가드링 다이 구조로 과도 전압에 대응합니다

평균 정류 전류 Io

3.0A

단자 온도 TT 125℃ 기준 평균 정류 출력 전류이며 용량성 부하에서는 20% 감액이 필요합니다

순방향 전압 VF

0.79V

IF 3.0A · TA 25℃ 기준 최대값이며 TA 100℃ 에서는 최대 0.69V 입니다

역회복 시간 trr

문서 미규정

쇼트키 배리어 구조라 문서가 역회복 시간을 규정하지 않고 대표 총 정전용량 CT 120pF 를 VR 4.0V · 1MHz 조건으로 대신 제시합니다

정션 온도 TJ

-55~+150℃

동작 온도와 보관 온도를 하나의 범위로 규정합니다보관 온도 -55~+150℃ 로 동작 범위와 같습니다서지 순방향 전류 100A8.3ms 단일 반사인파를 정격 부하에 중첩한 조건입니다

패키지

SMB

무게 약 0.093g 이며 캐소드 밴드 또는 캐소드 노치로 극성을 표시합니다

실장

표면실장

포장은 3,000개 테이프앤릴

피크 역전류 IR 은 VR 80V 에서 TA 25℃ 0.5mA · TA 100℃ 20mA 이고 대표 총 정전용량 CT 는 VR 4.0V · 1MHz 에서 120pF 입니다. 정션 대 단자 열저항은 10℃/W 이며 주문 단위는 SMB 외형 3,000개 테이프앤릴 한 가지입니다.
